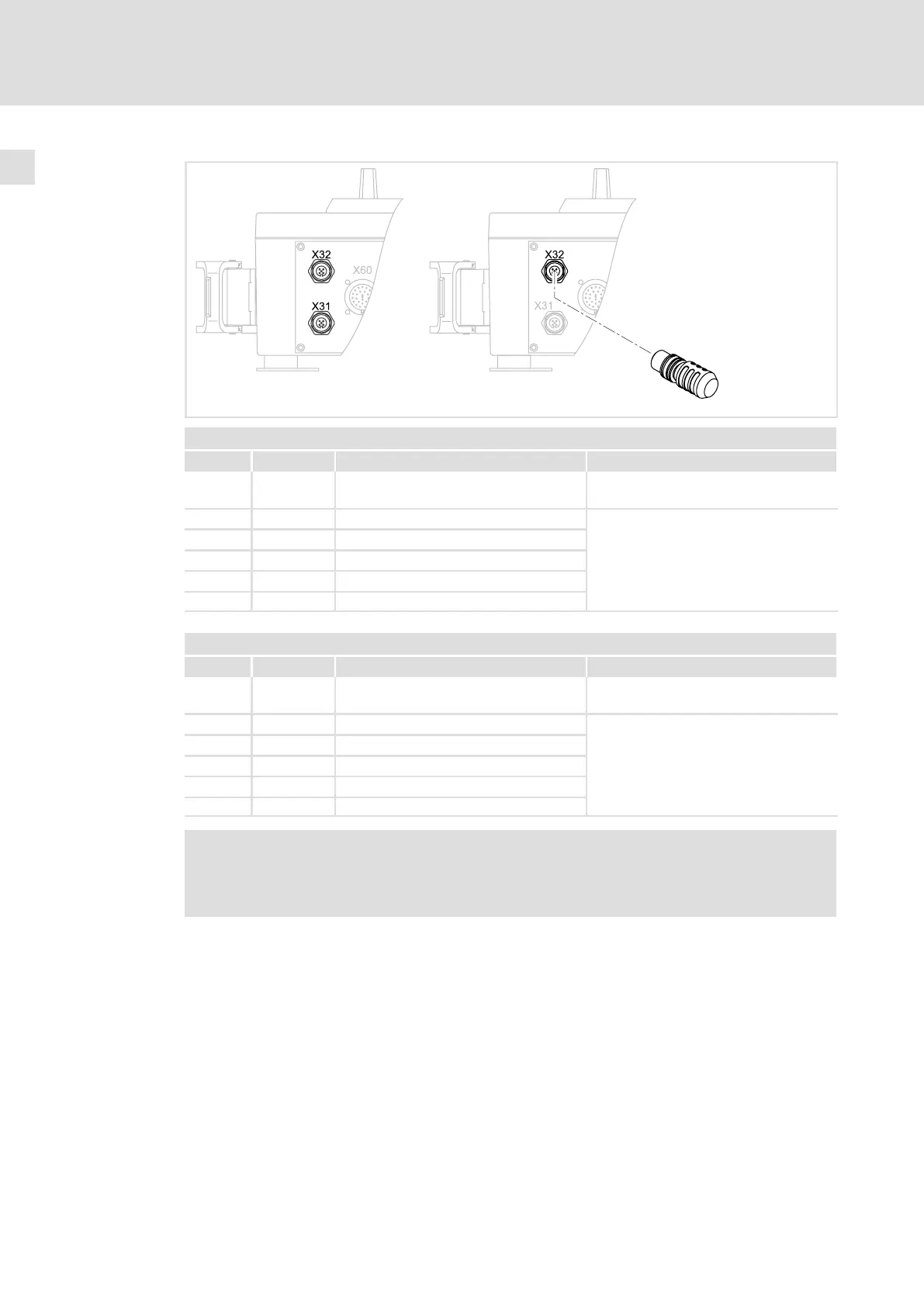

X31 − PROFIBUS−Eingang
Pin Signal Beschreibung Daten
Steckverbinder: Stifte, 5−polig, M12, B−co-
diert
1 n. c. nicht belegt
PROFIBUS−DP−V1
max. 12 MBit/s
2 A Datenleitung A
3 n. c. nicht belegt
4 B Datenleitung B
5 Shld Schirm
X32 − PROFIBUS−Ausgang
Pin Signal Beschreibung Daten
Steckverbinder: Buchse, 5−polig, M12, B−
codiert
1 VP +5 V für Busabschluss
PROFIBUS−DP−V1
max. 12 MBit/s
Busabschluss über separaten Busab-
schluss−Stecker
2 A Datenleitung A
3 Gnd Bezugspotential für Busabschluss
4 B Datenleitung B
5 Shld Schirm
) Hinweis!
Am letzten Teilnehmer den Busabschluss−Stecker aufstecken, um den
störungsfreien Betrieb des PROFIBUS zu gewährleisten.
