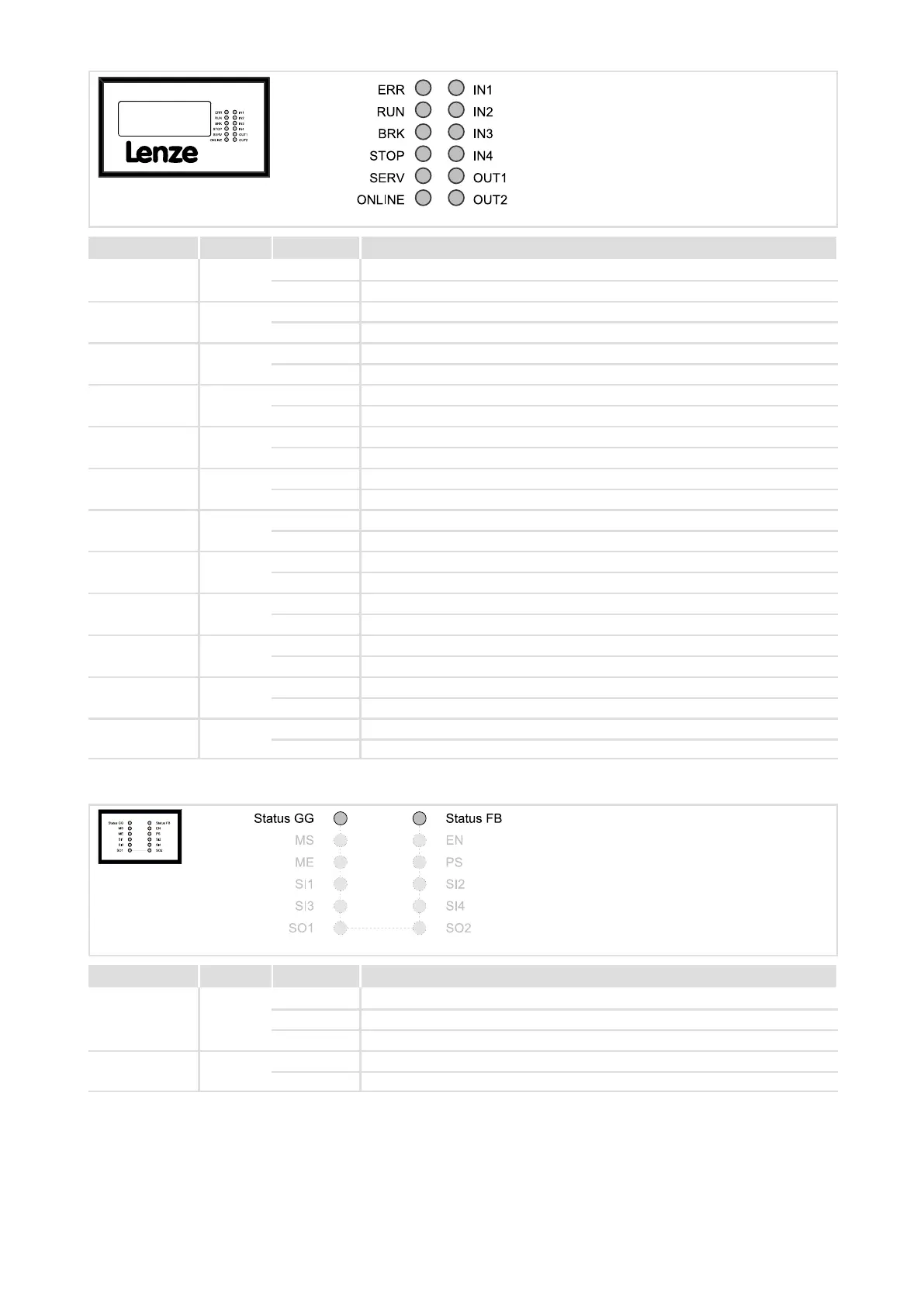

Zustandsanzeige: Gerät
lcu121_000g
Pos. Farbe Zustand Beschreibung
ERR rot
aus keine Störung
blinkt Störung aktiv
RUN grün
an Gerät freigegeben
blinkt Gerät gesperrt
BRK grün
an Bremse ist geöffnet
aus Bremse ist geschlossen
STOP grün
an Sicher abgschaltetes Moment (STO) aktiv
aus Sicher abgschaltetes Moment (STO) nicht aktiv
SERV grün
an Gerät im Normalbetieb
aus Gerät nicht betriebsbereit (Service)
ONLINE grün
an Feldbus online
aus Feldbus offline
IN1 grün
an E1 = HIGH
aus E1 = LOW
IN2 grün
an E2 = HIGH
aus E2 = LOW
IN3 grün
an E3 = HIGH
aus E3 = LOW
IN4 grün
an E4 = HIGH
aus E4 = LOW
OUT1 gelb
an A1 = HIGH
aus A1 = LOW
OUT2 gelb
an A2 = HIGH
aus A2 = LOW
Zustandsanzeige: Feldbus−Interface
lcu121_000h
Pos. Farbe Zustand Beschreibung
Status GG grün
an Motorstarter wird mit Spannung versorgt.
aus Motorstarter wird nicht mit Spannung versorgt.
blinkt Motorstarter ist in der Initialisierungsphase
Status FB gelb
aus Keine Kommunikation mit dem PROFIBUS−Master
blinkt Die Kommunikation mit dem PROFIBUS−Master ist aufgebaut.
