Lenze MCA Series - Motoranschluss; Anschluss über Klemmenkasten

Motoranschluss
Anschluss über Klemmenkasten
Schaltungshinweise, Angaben auf dem Typenschild und Anschluss-Schema im Klemmenkasten
beachten.
Der Anschluss muss so erfolgen, dass eine dauerha sichere, elektrische Verbindung aufrecht-
erhalten wird:
•
Keine abstehenden Drahtenden
•
Zugeordnete Leitungsendbestückung verwenden
•
Bei Verwendung eines zusätzlichen PE-Anschlusses auf elektrisch gut leitenden Kontakt
achten (Lackrückstände enernen)
•
Sichere Schutzleiterverbindung herstellen
•
Nach dem Anschluss sicherstellen, dass alle Verbindungen am Klemmenbre fest angezo-
gen sind
•
Der Klemmenkasten muss frei sein von Fremdkörpern, Schmutz und Feuchgkeit
•
Nicht benögte Leitungseinführungsönungen und den Klemmenkasten staubdicht und
wasserdicht verschließen
Die kleinsten Lustrecken zwischen blanken, spannungsführenden Teilen und gegen Erde dür-
fen folgende Werte nicht unterschreiten:
Mindestanforderung für Basisisolierung nach
IEC/EN 60664-1 (CE)
Erhöhte Anforderung bei UL-Ausführung Motorendurchmesser
3.87 mm 6.4 mm < 178mm
9.5 mm > 178mm

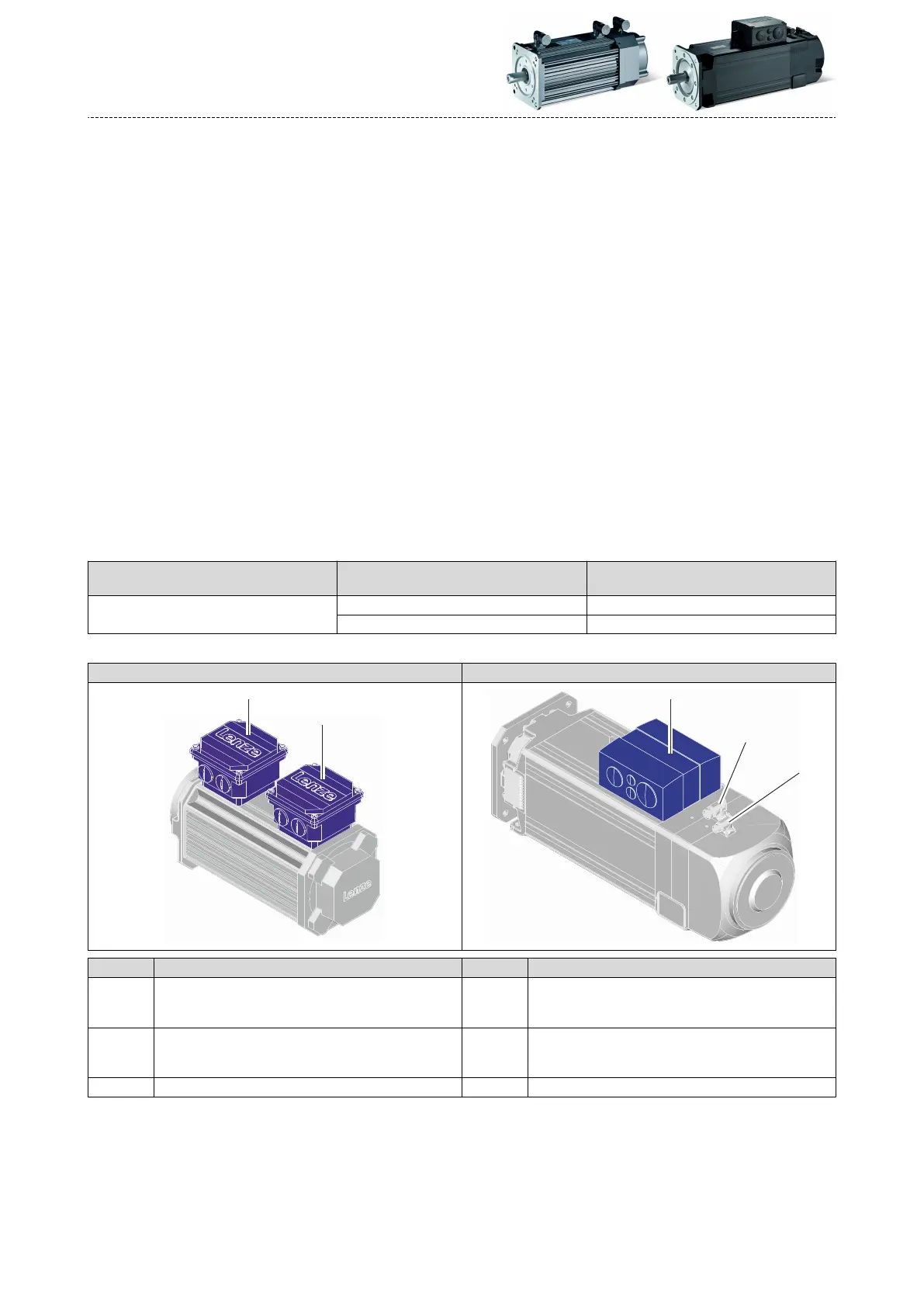

Posion der Anschlüsse
MCA10 ... 19/21 MCA20/22/26
1
2
1
2
3
Posion Bedeutung Posion Bedeutung
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
Fremdlüeranschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
3 Fremdlüeranschluss
Elektrische Installaon
Motoranschluss
Anschluss über Klemmenkasten
