Lenze MCA Series - Anschluss über Steckverbinder ICN

Anschluss über Steckverbinder ICN

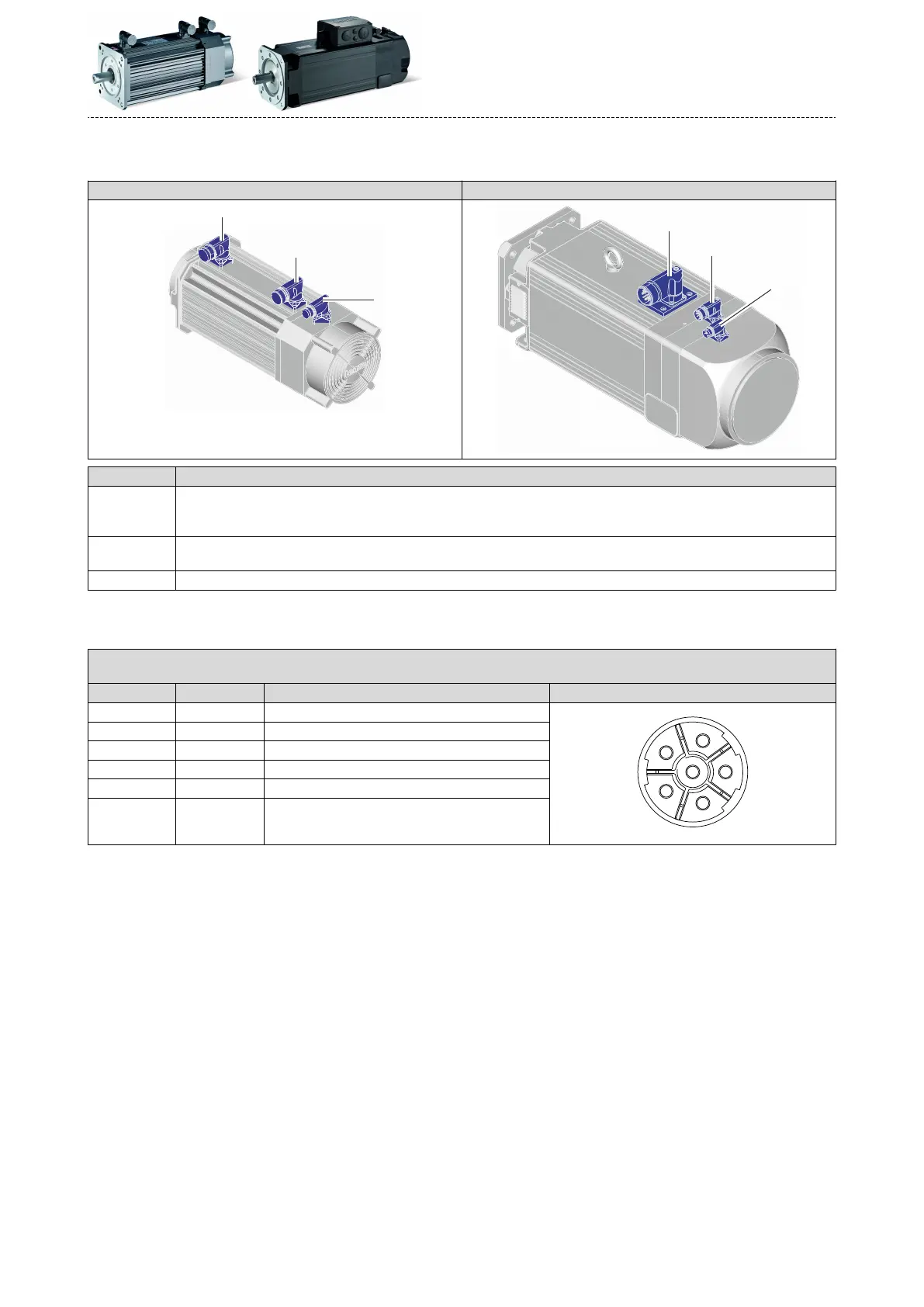

Posion der Anschlüsse
MCA10 ... 17 MCA20
1
2
3
1
2
3
Posion Bedeutung
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
3 Fremdlüeranschluss
Anschluss Leistung und Bremse
Gülg für MCA10 ... 17
Steckerbelegung ICN-M23
6-polig
Kontakt Bezeichnung Bedeutung
1 BD1 Haltebremse DC +/AC
6
1
2
4
5
+
2 BD2 Haltebremse DC -/AC
PE PE Schutzleiter
4 U Leistung Strang U
5 V Leistung Strang V
6 W Leistung Strang W
Elektrische Installaon
Motoranschluss
Anschluss über Steckverbinder ICN
23
