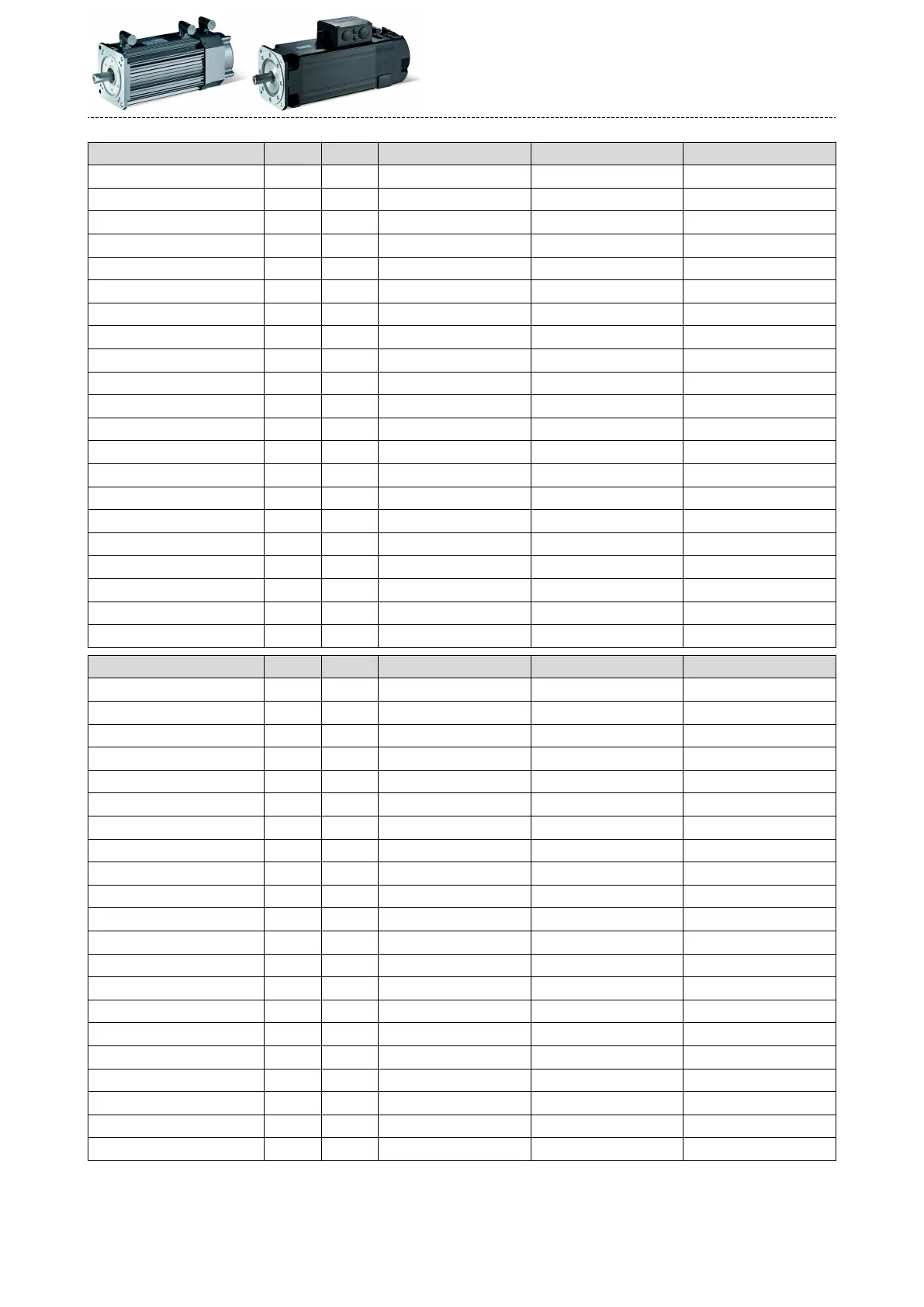

Lenze MCA Series - Page 35

Produktname MCA14L41- MCA17N23- MCA17N41-
Sllstandsdrehmoment M
0
Nm 8.00 12.8 12.8
Bemessungsdrehmoment M
N
Nm 5.40 10.8 9.50
Max. Drehmoment M
max
Nm 60.0 100 100
Bemessungsdrehzahl n
N
r/min 4100 2300 4110
Max. Drehzahl n
max
r/min 8000 8000 8000
Bemessungsleistung P
N
kW 2.30 2.60 4.10
Sllstandsstrom I
0
A 7.70 6.00 12.0
Bemessungsstrom I
N
A 5.80 5.50 10.2
Max. Strom I
max
A 23.2 22.0 40.8
Bemessungsspannung U
N, AC
V 390 390 350
Bemessungsfrequenz f
N
Hz 140 80 140
Massenträgheitsmoment J kgcm² 19.2 36.0 36.0
Wirkungsgrad η
100 %
0.780 0.860 0.830
Ständerklemmenwiderstand R
UV 20 °C
Ω 1.50 3.04 0.76
Ständerklemmenwiderstand R
UV 150 °C
Ω 2.26 4.58 1.15
Haupndukvität L
H
mH 65.8 176 43.4
Ständerstreuindukvität L
1σ
mH 2.49 6.16 1.54
Rotorstreuindukvität L
2σ
mH 2.50 6.84 1.70
Ständerwiderstand R
1 UV 20 °C
Ω 0.75 1.52 0.38
Rotorwiderstand R
2 UV 20 °C
Ω 0.78 1.37 0.34
Masse m kg 15.1 22.9 22.9
Produktname MCA19S23- MCA19S42- MCA21X25-
Sllstandsdrehmoment M
0
Nm 22.5 22.5 39.0
Bemessungsdrehmoment M
N
Nm 16.3 12.0 24.6
Max. Drehmoment M
max
Nm 180 180 300
Bemessungsdrehzahl n
N
r/min 2340 4150 2490
Max. Drehzahl n
max
r/min 8000 8000 8000
Bemessungsleistung P
N
kW 4.00 5.20 6.40
Sllstandsstrom I
0
A 9.85 19.7 15.9
Bemessungsstrom I
N
A 8.20 14.0 13.5
Max. Strom I
max
A 32.8 56.0 54.0
Bemessungsspannung U
N, AC
V 390 330 390
Bemessungsfrequenz f
N
Hz 80 140 85
Massenträgheitsmoment J kgcm² 72.0 72.0 180
Wirkungsgrad η
100 %
0.900 0.830 0.850
Ständerklemmenwiderstand R
UV 20 °C
Ω 1.38 0.35 0.72
Ständerklemmenwiderstand R
UV 150 °C
Ω 2.08 0.53 1.09
Haupndukvität L
H
mH 111 28.0 78.1
Ständerstreuindukvität L
1σ
mH 3.25 0.82 2.26
Rotorstreuindukvität L
2σ
mH 3.90 0.99 2.82
Ständerwiderstand R
1 UV 20 °C
Ω 0.69 0.18 0.36
Rotorwiderstand R
2 UV 20 °C
Ω 0.62 0.15 0.36
Masse m kg 44.7 44.7 60.0
Technische Daten
Bemessungsdaten
Netzanschluss Umrichter 400 V, Motoren selbstbelüet
35
