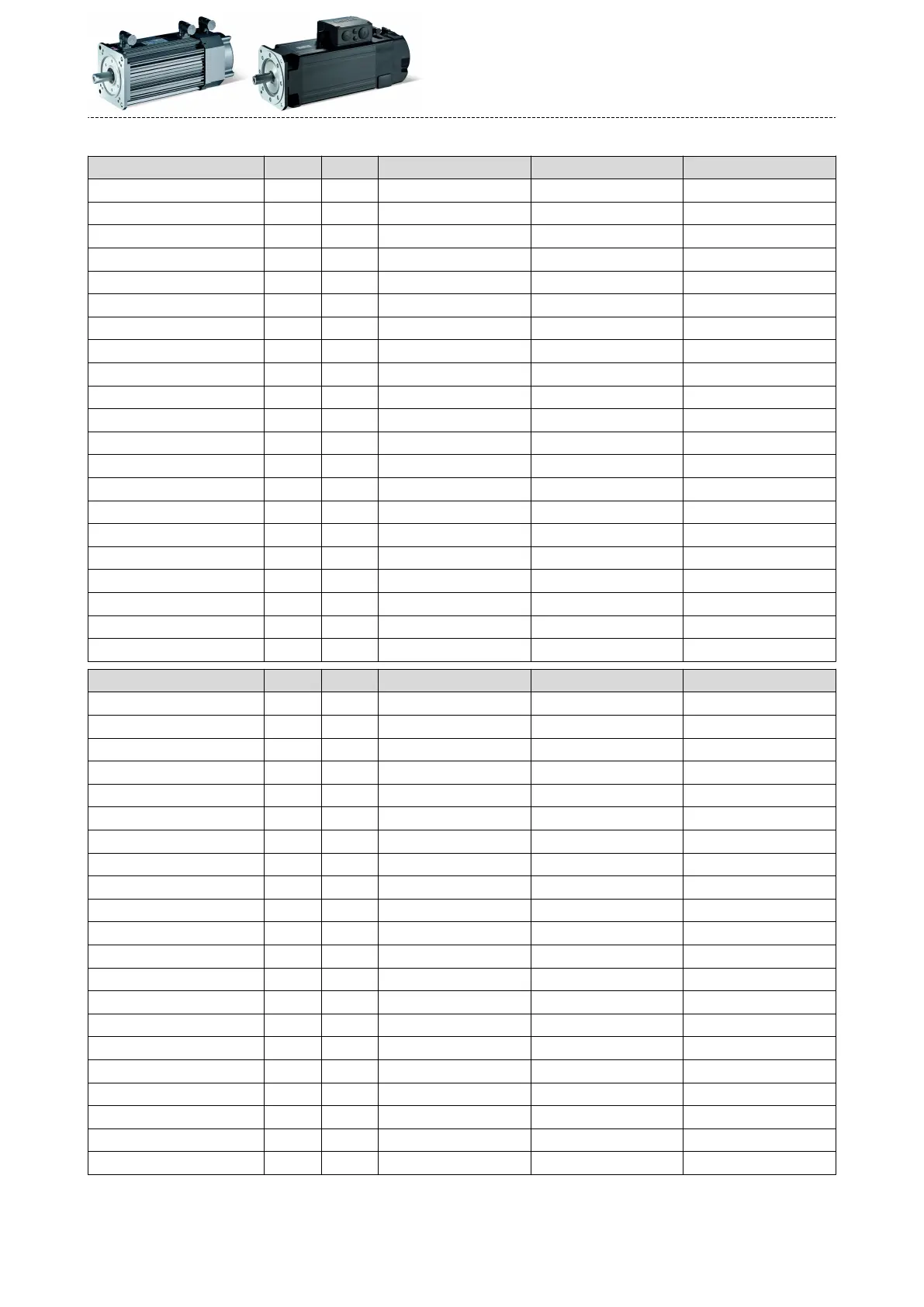

Lenze MCA Series - Page 37

Netzanschluss Umrichter 400 V, Motoren fremdbelüet, IP54
Produktname MCA13I34- MCA14L16- MCA14L35-
Sllstandsdrehmoment M
0
Nm 7.00 13.5 13.5
Bemessungsdrehmoment M
N
Nm 6.30 12.0 10.8
Max. Drehmoment M
max
Nm 32.0 60.0 60.0
Bemessungsdrehzahl n
N
r/min 3410 1635 3455
Max. Drehzahl n
max
r/min 8000 8000 8000
Bemessungsleistung P
N
kW 2.20 2.10 3.90
Sllstandsstrom I
0
A 6.30 5.25 10.5
Bemessungsstrom I
N
A 6.00 4.80 9.10
Max. Strom I
max
A 24.0 19.2 36.4
Bemessungsspannung U
N, AC
V 390 390 390
Bemessungsfrequenz f
N
Hz 120 60 120
Massenträgheitsmoment J kgcm² 8.30 19.2 19.2
Wirkungsgrad η
100 %
0.720 0.800 0.790
Ständerklemmenwiderstand R
UV 20 °C
Ω 3.40 6.00 1.50
Ständerklemmenwiderstand R
UV 150 °C
Ω 5.12 9.04 2.26
Haupndukvität L
H
mH 76.7 224 56.7
Ständerstreuindukvität L
1σ
mH 4.95 9.46 2.37
Rotorstreuindukvität L
2σ
mH 4.39 9.30 2.32
Ständerwiderstand R
1 UV 20 °C
Ω 1.70 3.00 0.75
Rotorwiderstand R
2 UV 20 °C
Ω 1.41 3.13 0.78
Masse m kg 12.0 16.9 16.9
Produktname MCA17N17- MCA17N35- MCA19S17-
Sllstandsdrehmoment M
0
Nm 23.9 23.9 40.0
Bemessungsdrehmoment M
N
Nm 21.5 19.0 36.3
Max. Drehmoment M
max
Nm 100 100 180
Bemessungsdrehzahl n
N
r/min 1680 3480 1700
Max. Drehzahl n
max
r/min 8000 8000 8000
Bemessungsleistung P
N
kW 3.80 6.90 6.40
Sllstandsstrom I
0
A 9.05 18.1 15.4
Bemessungsstrom I
N
A 8.50 15.8 13.9
Max. Strom I
max
A 34.0 63.2 55.6
Bemessungsspannung U
N, AC
V 390 390 390
Bemessungsfrequenz f
N
Hz 60 120 60
Massenträgheitsmoment J kgcm² 36.0 36.0 72.0
Wirkungsgrad η
100 %
0.830 0.810 0.820
Ständerklemmenwiderstand R
UV 20 °C
Ω 3.04 0.76 1.38
Ständerklemmenwiderstand R
UV 150 °C
Ω 4.58 1.15 2.08
Haupndukvität L
H
mH 144 36.9 80.9
Ständerstreuindukvität L
1σ
mH 5.59 1.40 2.61
Rotorstreuindukvität L
2σ
mH 6.04 1.51 3.06
Ständerwiderstand R
1 UV 20 °C
Ω 1.52 0.38 0.69
Rotorwiderstand R
2 UV 20 °C
Ω 1.37 0.34 0.62
Masse m kg 25.5 25.5 48.2
Technische Daten
Bemessungsdaten
Netzanschluss Umrichter 400 V, Motoren fremdbelüet, IP54
