INSTALACIÓN DE LA UNIDAD EXTERIOR
13
ESPAÑOL
Carga de refrigerante
El cálculo de la carga adicional debe tenerse en cuenta para la longitud del conducto extra.
Modelos de conducto múltiple
(Unidad: m)
• Modelos de conductos múltiples
Carga adicional (g) = ((Longitud de la instalación de la estancia A – Longitud estándar) x 20g/m
+ (Longitud de la estancia B – Longitud estándar) x 20g/m)
– CF (Factor de corrección) x 150
C
CF = número máx. de unidades interiores conectables - Número total de unidades interiores conectadas.
h2
h1
A
B
Tipo canalización múltiple
La capacidad está basada en la longitud
estándar, y la longitud máxima permitida
está basada en la fiabilidad. Si la elevación
de la unidad exterior fuese superior a la de
las unidades exteriores, tras 24 m de al-
tura vertical, sería necesario 1 separador
de aceite.
PRECAUCIÓN
!

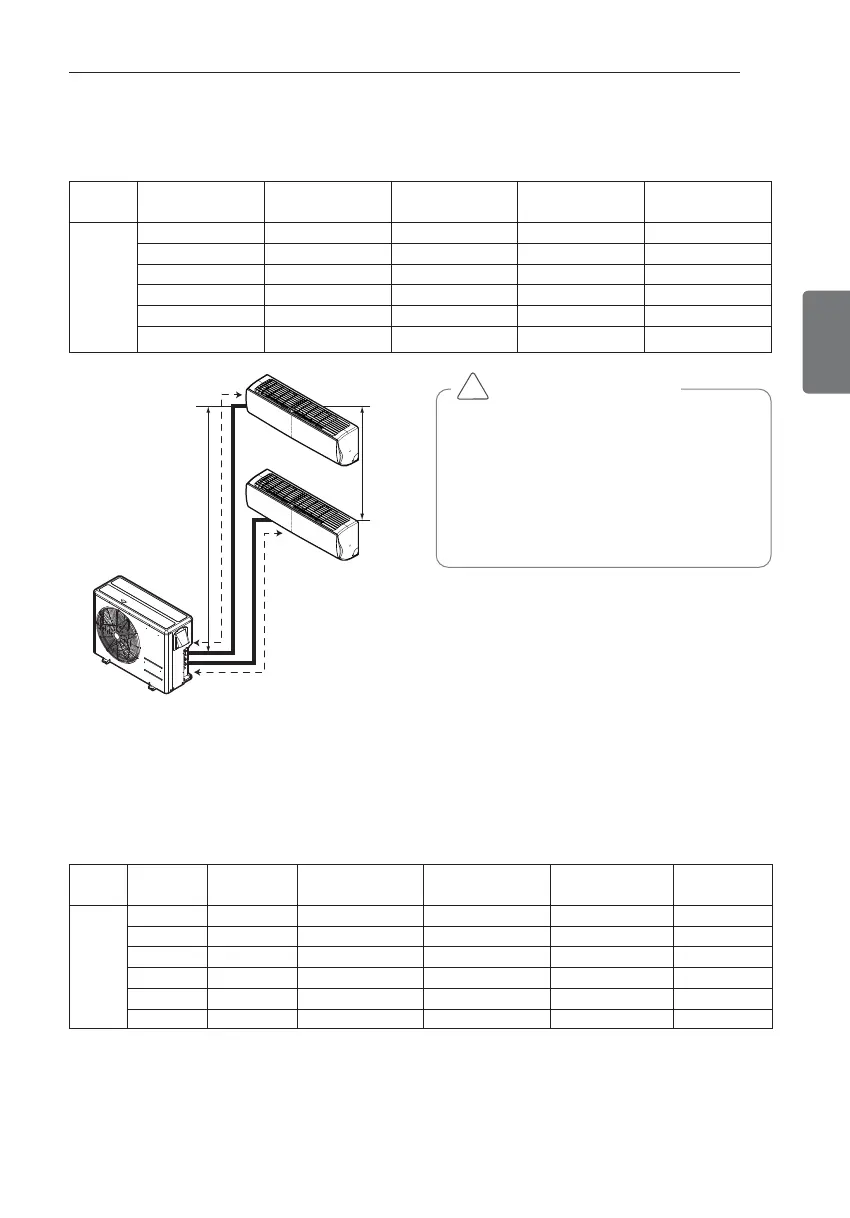

Longitud y altura de la canalización
T
Tipo canalización múltiple
(Unidad: m)
Phase
Capacidad
(kBtu/h)
Longitud
estándar (m)
Conducción máx.
para una estancia (m)
Longitud máx. total
de conducción
Longitud sin
carga
Additional
Charge(g/m)
1Ø
14/16 7,5 20 20 20
18 7,5 25 22,5 20
21 7,5 25 22,5 20
24/27 7,5 25 30 20
30 7,5 25 37,5 20
40 7,5 25 37,5 20
30
50(40*)
50(40*)
70(50*)/70(*)
75(*)
85(*)
Phase
Capacidad
(kBtu/h)
Longitud total
Longitud máx.
(A/B)
Altura máx. (h1) Altura In - In (h2)
1Ø
14/16 30 20 15 7,5
18 50 25 15 7,5
21 50 25 15 7,5
24/27 70 25 15 7,5
30 75 25 15 7,5
40 85 25 15 7,5
