Unidad interior
Instale el aire acondicionado en una ubicación que cumpla
las siguientes condiciones:
• La ubicación debe poder soportar fácilmente una carga
que exceda cuatro veces el peso de la unidad interior.
• La unidad debe poder ser inspeccionada con facilidad en
la ubicación, como muestra la figura.
• La ubicación de la unidad debe ser un lugar bien nivelado.
• La ubicación debe tener una fácil conexión con la unidad
exterior.
• La ubicación debe ser un lugar donde la unidad no se vea
afectada por ruidos eléctricos.
• La ubicación debe ser un lugar donde la circulación de
aire sea correcta.
• No deberá existir ninguna fuente de calor o vapor cerca de
la unidad.
Confirme la relación posicional entre la unidad y los pernos
de suspensión.
• Instalar la abertura en el cielo raso de tal forma que sea
posible limpiar el filtro o realizar labores de mantenimiento
debajo del producto.

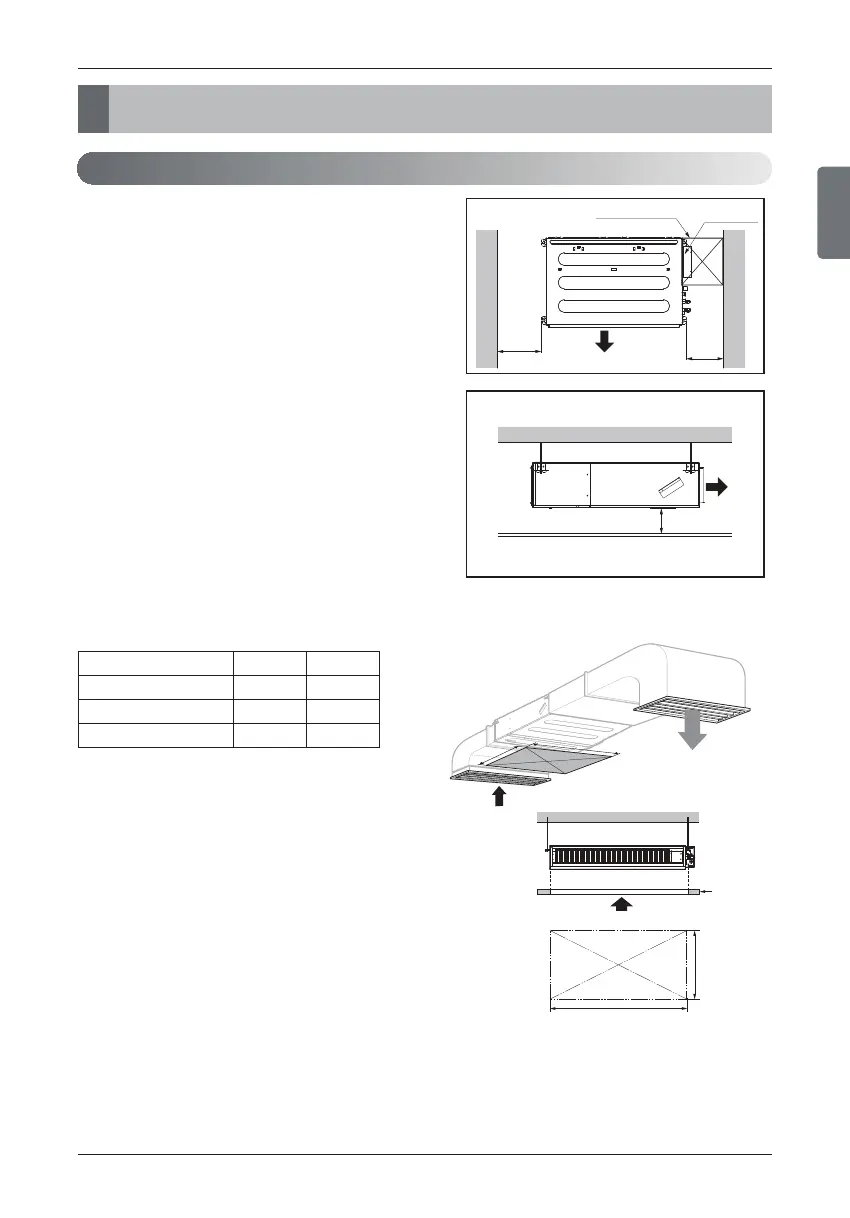

Selección de la mejor ubicación
CIELO RASO
Espacio reservado para labores de mantenimiento
A
B
A(Min)
B(Min)
Agujero de inspección
(600 x 600)
Caja de control
H=20 ó más
• Es necesario contar con la dimensión “H” adecuada para
lograr una pendiente de drenaje como muestra la figura
Vista lateral
(unidad: mm)
600
600
Vista superior (unidad: mm)
Salida de aire
Salida de aire
(Unidad: mm)
Capacidad (kBtu/h) A B
5/7/9 600 800
12/15/18 600 1 000
21/24 600 1 200
