Manual de Instalação 7
Instalação
Instalação
Unidade interna
Instale o ar condicionado numa localização que satisfaça as
seguintes condições.
• O local deve suportar facilmente uma carga que exceda
em quatro vezes o peso da unidade interna.
•
O local deve permitir inspecionar a unidade, tal como na figura.
• O local onde fica a unidade deve estar nivelado.
•
O local deve poder ser facilmente ligado à unidade interna.
• Um local onde a unidade não seja afetada por ruído elétri-
co.
• Um local com circulação de ar adequada na divisão.
• Não deve existir qualquer fonte de calor ou vapor perto da
unidade.
Confirme o bom posicionamento entre a unidade e os para-
fusos de suspensão.
• Instalação da abertura no teto, para limpar o filtro ou efet-
uar assistência por baixo do produto.

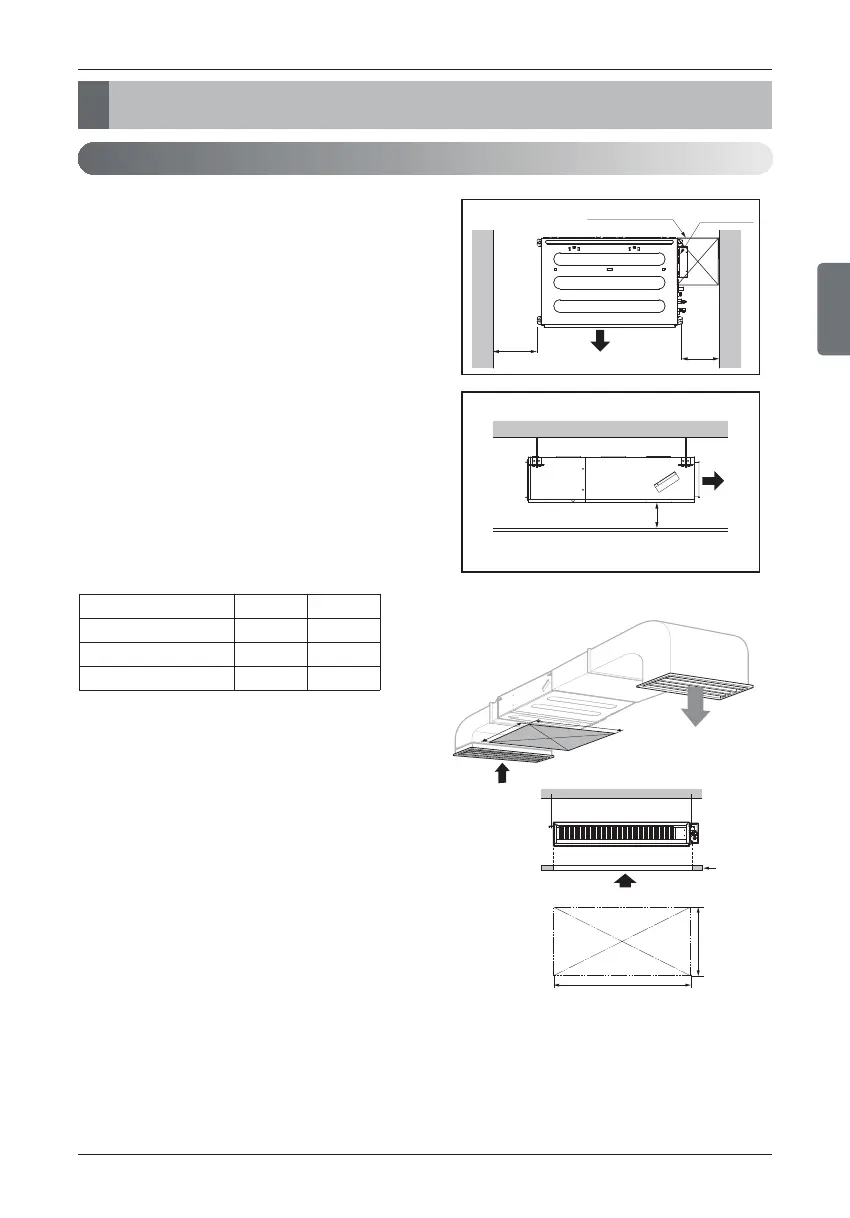

Seleção do melhor local
(Unidade: mm)
Capacidade(kBtu/h) A B
5/7/9 600 800
12/15/18 600 1 000
21/24 600 1 200
PORTUGUÊS
A(Min)
teto
Espaço para Assistência
A
B
B(Min)
Orifício para inspeção
(600 x 600)
Caixa de controle
H=20 ou mais
• A dimensão adequada “H” é necessária para obter
uma inclinação para drenar, como na figura.
Vista lateral (unidade: mm)
600
600
Vista de cima (unidade: mm)
Saída de ar
Saída de ar
