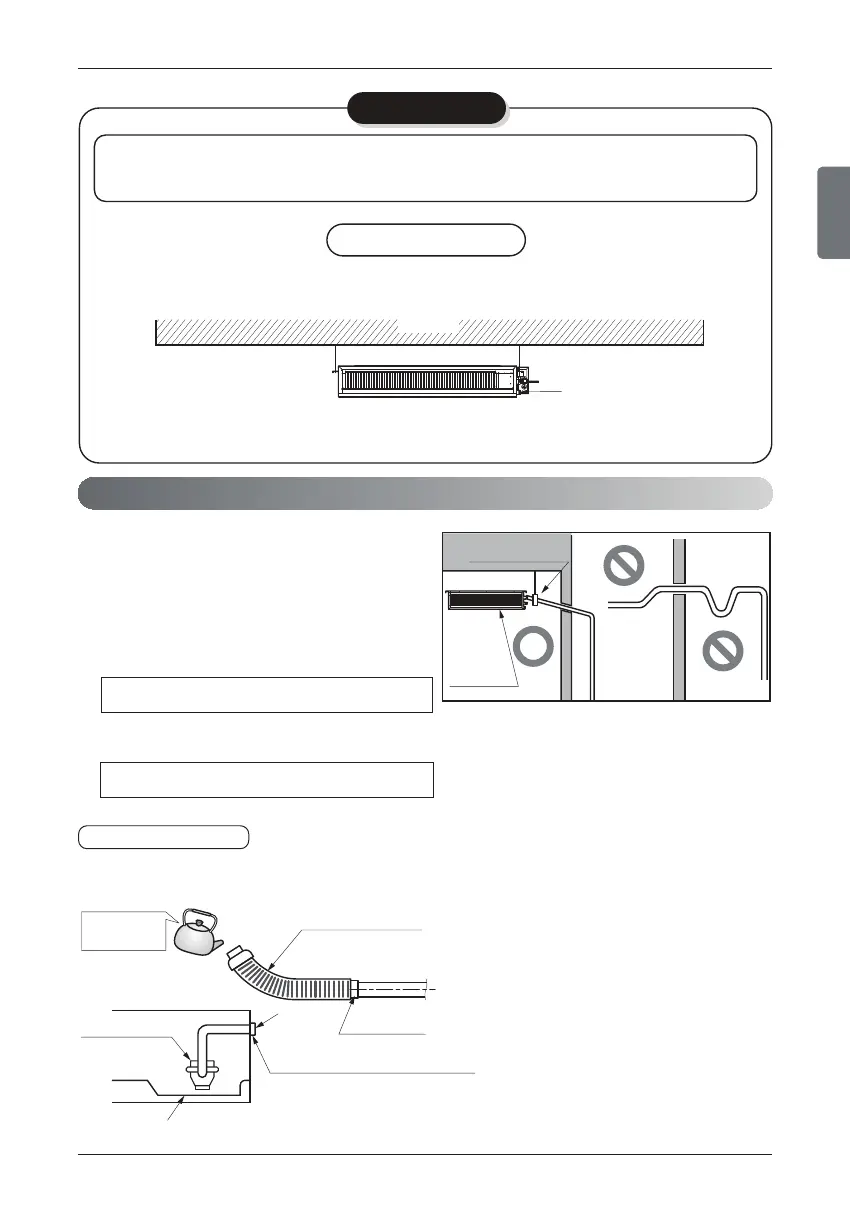

LG MULTI V ARNU09GL4G4 - Entubado de Drenaje de la Unidad Interior

Manual de Instalación 11
Instalación
ESPAÑOL
El aire acondicionado utiliza una bomba de drenaje para drenar el agua.
Siga los pasos siguientes para probar el funcionamiento de la bomba de drenaje:
PRECAUCIÓN
Losa
Usando el drenaje de la bomba
Orificio de drenaje
Vista frontal
1. La inclinación de las unidades interiores ductadas es muy importante.
2. El grosor mínimos del aislante para el tubo conector será de 19 mm.
• La unidad debe estar horizontal o inclinada hacia el tubo de drenaje conectado a
ella cuando la instalación ha terminado.
Agua de
alimentación
Bomba de drenaje
Cubeta de drenaje
Manguera flexible
para drenaje
Tubo de
drenaje principal
Pegue la junta
Salida
de drenaje
Conexión de la manguera de drenaje
Utilice la abrazadera
Salida de drenaje
de mantenimiento
Recorrido
ascendente
no permitido
Abrazadera del tubo
Unidad interior
• El entubado de drenaje debe tener una pendiente hacia
abajo (de 1/50 a 1/100): asegúrese de que la pendiente no
suba y baje para evitar la inversión del flujo.
• Durante la conexión del entubado de drenaje, tenga
cuidado de no forzar demasiado la salida de drenaje de
la unidad interior.
• El diámetro externo de la conexión de drenaje de la
unidad interior es de 32mm.
• No olvide colocar el aislamiento térmico en el entubado de
drenaje.
Prueba de drenaje
Material de los tubos: PVC de diámetro nominal de
25mm (1”) y accesorios
Material de aislamiento térmico: Espuma de poli-
etileno con grosor por encima de 8 mm.
Entubado de drenaje de la unidad interior
• Conecte el tubo de drenaje principal al exterior y déjelo de
forma provisional hasta que concluya la prueba.
• Conecte el tubo de drenaje principal al exterior y déjelo de
forma provisional hasta que concluya la prueba.
•
Vierta agua por la manguera de drenaje flexible y compruebe y
hay fugas en los tubos.
• Asegúrese de comprobar el correcto funcionamiento de la
bomba de drenaje y el ruido una vez completado el ca-
bleado eléctrico.
• Una vez concluida la prueba, conecte la manguera de
drenaje flexible a la salida de drenaje de la unidad interior.
• Asegúrese de comprobar el correcto funcionamiento de la
bomba de drenaje y el ruido una vez completado el ca-
bleado eléctrico.
• Una vez concluida la prueba, conecte la manguera de
drenaje flexible a la salida de drenaje de la unidad interior.
