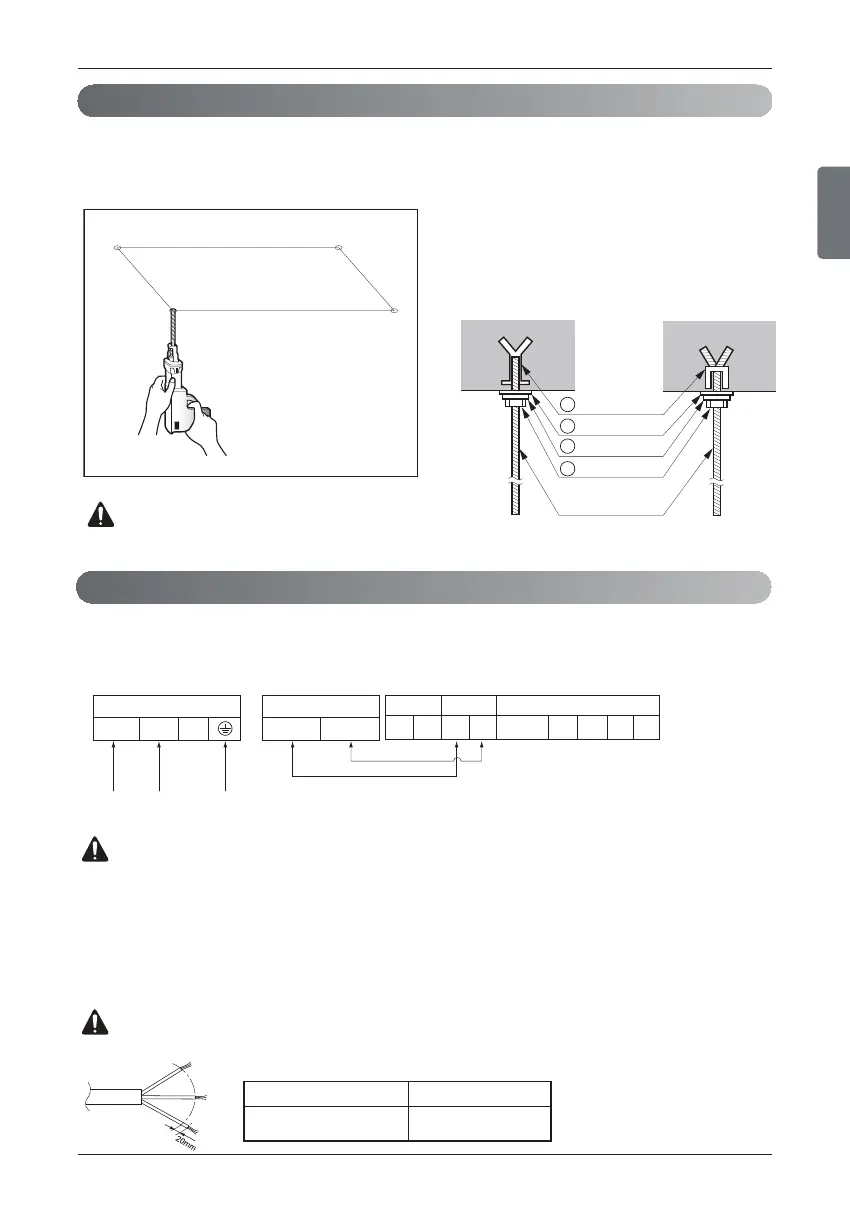

Instalación de Unidad Interna
Conexiones Alambradas
PRECAUCIÓN:
Apriete la tuerca y el perno para evitar la
caída de la unidad.
PRECAUCIÓN:
Asegúrese de que los tornillos del terminal no se aflojarán.
• Seleccione y marque la posición para los pernos
de sujeción.
• Taladre el orificio para el anclaje de fijación en el
techo.
• Inserte la barra roscada en el Taco y la arandela
en el taco de expansión para anclar la barra a la
losa.
• Monte las barras roscadas firmemente al anclaje
de sujeción.
• Asegurase que la instalación de las arandelas
quede a nivel con la losa utilizando arandelas
plásticas y metálicas y tuercas
1 Anclaje de fijación
Edificio antiguo Edificio nuevo
2 Arandelas de placa
3 Arandela elástica
4 Tuerca
5 Pernos
de suspensión
Conecte los cables a las terminales en el tablero de control de modo individual de acuerdo con la conexión de
la unidad externa.
• Asegúrese de que el color de los cables de la unidad exterior y el número de la terminal sean los mismos
que los respectivos de la unidad interior.
Bloque del terminal del interior
1(L)
Bloque del terminal del interior
3(A) 4(B)
ALIMENTACIÓN PARA LAS
UNIDADES INTERNAS
IDU IDU
Unidad exterior
Unidad Interior
Central controller
SODU SODU
DRY1
DRY2
GND
INTERNET
12V
Unidad exterior
Fijación de los cables
1) Coloque los 2 cables de alimentación en el panel de control.
2) Primero, apriete la abrazadera de acero con un tornillo al saliente interior del panel de control.
3 Para el modelo de enfriamiento, fije el otro lado de la abrazadera fuertemente con un tornillo. Para el modelo
de bomba de calor, coloque el cable de 0,75 mm
2
(Área transversal) en la abrazadera y apriételo con una
abrazadera plástica al otro saliente en el panel de control.
PRECAUCIÓN:
El cable de alimentación conectado a la unidad debería seleccionarse según las
siguientes especificaciones.
ESPAÑOL
2(N)
GN/YL
2,5 mm
ÁREA NORMAL TRANSVERSAL
El cable de conexiónEl cable de alimentación
1,0~1,5 mm
2
2
