Lifetime 1044 - Installing Mounting Tube Cap and Wall Brackets

19
 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
APN
APN
FKI
FKE
APN
APN
FKI
APN (x4)
ALM
FKE
BSF (x4)

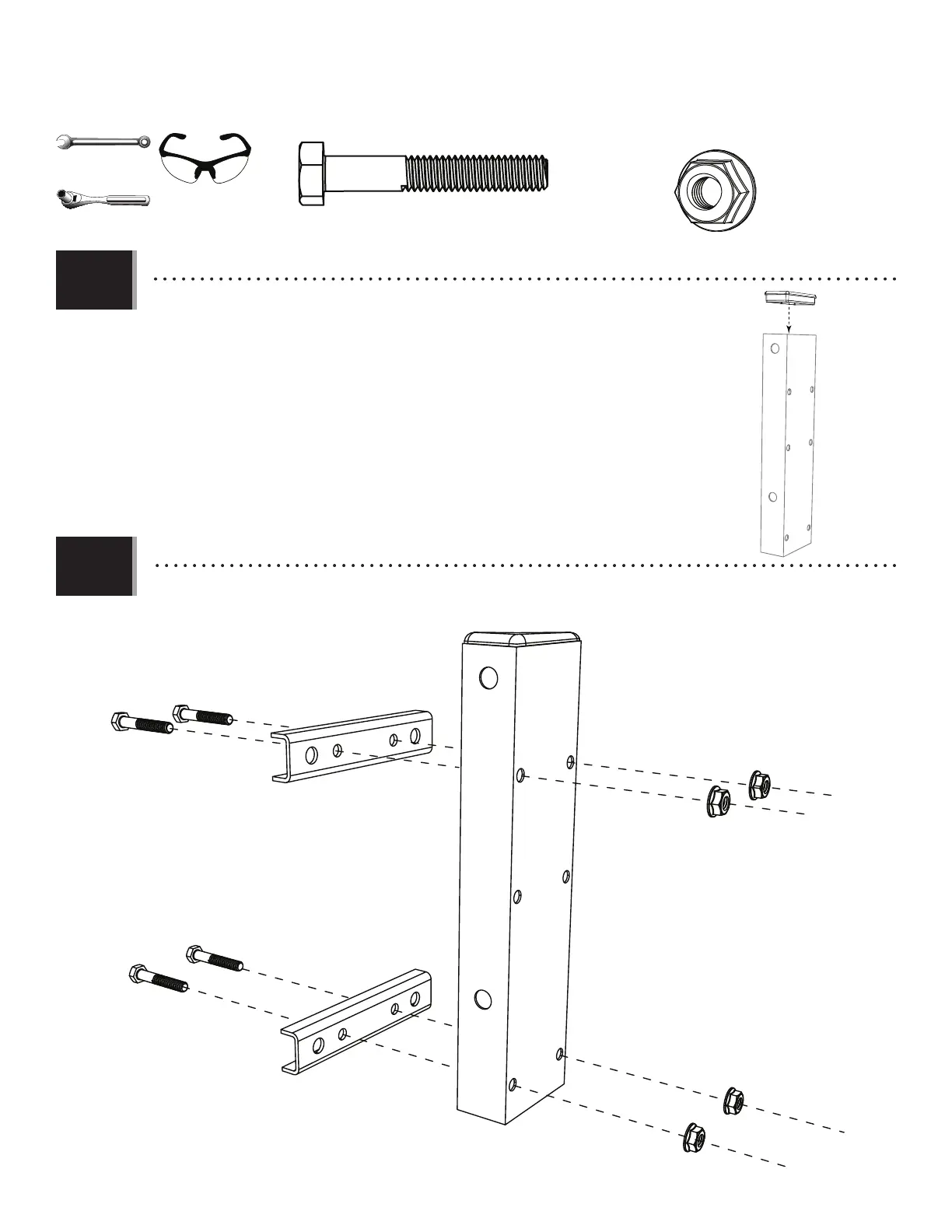

• Insert the cap (ALM) into the mounting tube (FKE).
• Insérer le capuchon (ALM) dans le tube de montage (FKE).
• Insertar el tapón (ALM) en la parte superior del tubo de montaje (FKE).
• Attach the wall mounting brackets (FKI) to the mounting tube with bolts (BSF) and nuts (APN). Tighten securely.
• Fixer les supports de montage pour le mur (FKI) au tube de montage à l'aide des boulons (BSF) et des écrous (APN). Bien serrer.
• Asegurar los soportes de montaje para el muro (FKI) al tubo de montaje con los pernos (BSF) y las tuercas (APN). Apretar bien.
BSF
BSF
BSF
BSF
2.3
2.4
1/2 in/po (≈13 mm)
(x1)
1/2 in/po (≈13 mm)
(x1)
