Lifetime 1044 - Height Stop Installation for Pole Mount

9
 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
AAO (x1)
ABD (x2)
APJ (x1)
Fig. 1 Fig. 2
8'0"
8'5"
8'10"
9'7"
9'2"
10'0"
IMPORTANT / IMPORTANTE
1/2 in/po (≈13 mm)
(x1)
1/2 in/po (≈13 mm)
(x1)
• IMPORTANT: if the pole is NOT HIGHER than 9' 4" (112") (≈285 cm), simply continue to step 1.2. If the pole IS HIGHER than 9' 4" (112") (≈285
cm), do the following:

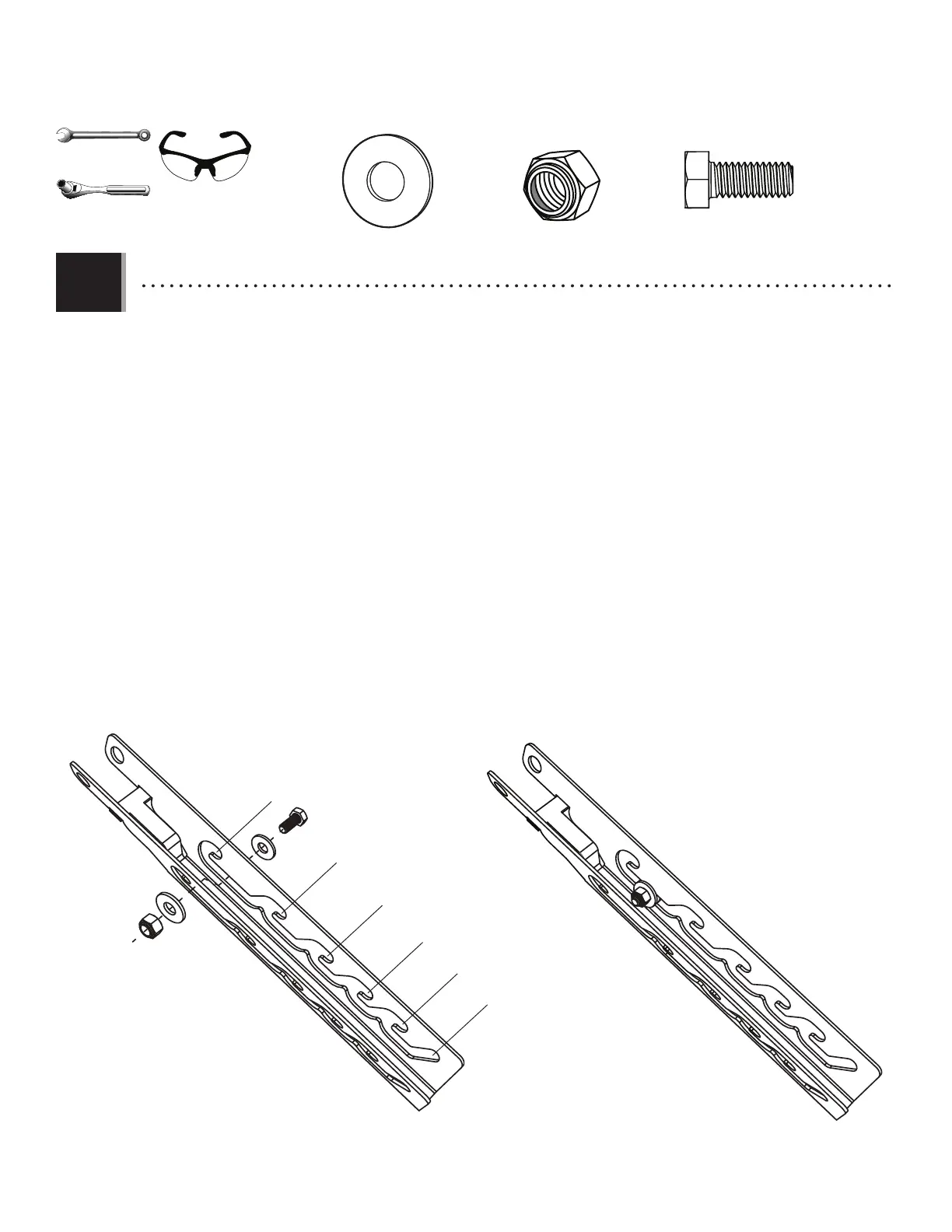

a. Insert the bolt (APJ) through a washer (ABD) and between the 9' 7" and 10' (≈292 and 305 cm) positions at either side of the
Quick Adjust
®
(BDL) as shown (Fig. 1).
b. Secure the carriage bolt with the washer (ABD) and a nut (AAO), on the outside of the Quick Adjust
®
, as indicated.
This “height stop” (bolt, washer and nut) will prevent the Quick Adjust
®
from hitting the wall to which the conversion kit is
attached (Fig. 2).
NOTE: the Quick Adjust
®
will now adjust from 8' 5"–10' (≈243,8 – 304,8 cm).
• IMPORTANT : si le poteau NE MESURE PAS plus de ≈285 cm (9 pieds 4 po (112 po)), passer simplement à l’étape 1.2. Si le poteau MESURE
PLUS DE ≈285 cm (9 pieds 4 po (112 po)), faire ce que suit :
a. Insérer le boulon (APJ) à tavers une rondelle (ABD) et entre les positions ≈305 cm et 292 cm (9 pieds 7 po et 10 pieds) à un côté
du Quick Adjust
®
(BDL) comme indiqué (Fig. 1).
b. Fixer le boulon avec une rondelle (ABD) et un écrou (AAO) à l’extérieur du Quick Adjust
®
comme indiqué.
Cet « arrêt de hauteur » (le boulon, les rondelles et l’écrou) empêchera le Quick Adjust
®
de frapper le mur auquel le kit de
conversion est attaché (Fig. 2).
REMARQUE : le Quick Adjust
®
s’ajuste maintenant de ≈243,8 à 304,8 cm (8 pieds 5 po à 10 pieds).
• IMPORTANTE: si el poste NO MIDE más de ≈285 cm [9 ft 4 in (112 in)], simplemente continuar al paso 1.2. Si el poste MIDE MÁS DE ≈285 cm
[9 ft 4 in (112 in)], hacer lo siquiente:
a. Insertar el perno (APJ) por una rondana (ABD) entre la posición de ≈292 y 305cm (9 ft 7 in y 10 ft) de cualquier lado del Quick
Adjust
®
(BDL) como se indica (Fig. 1).
b. Asegurar el perno con una rondana (ABD) y una tuerca (AAO) en la parte exterior del Quick Adjust
®
, como se indica (Fig 2).
Esta «traba de altura» (el perno, las rondanas y la tuerca) impedirá el Quick Adjust
®
de golpear el muro al que el kit de
conversión está montado.
NOTE: el Quick Adjust
®
se ajustará ahora de ≈243,8 hasta 304,8 cm (8 ft 5 in hasta 10 ft).
BDL
AAO
ABD
ABD
APJ
1.1
