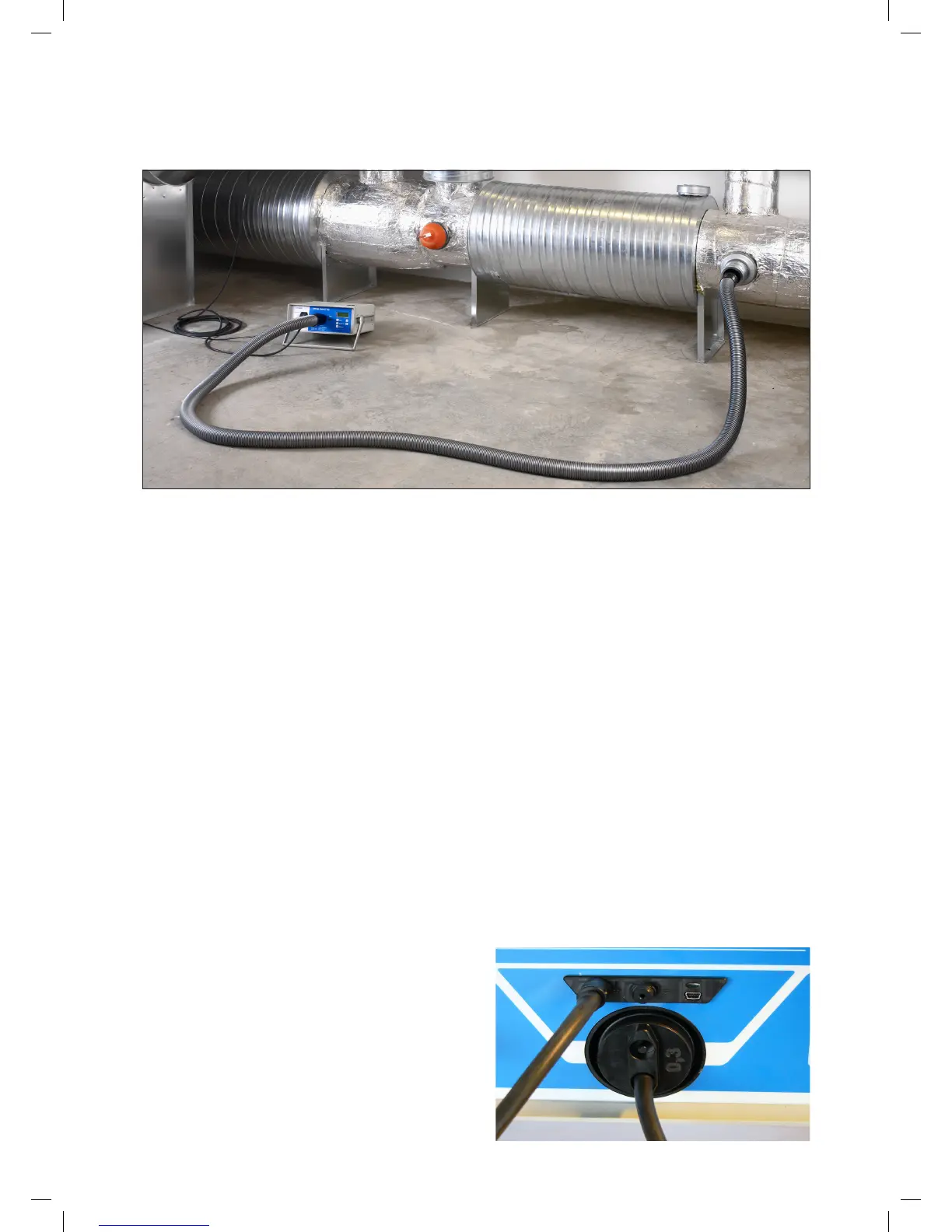

Bild 3: Anslutning till kanalsystemet
5. Förberedelse av luftkanalsystem som ska testas
Luftkanalsystemet bör testas i enlighet med kraven i
standarderna EN 12237, EN 1507, EN 1507 resp. EN
12599. Man kan behöva testa med ett definierat tryck
såsom anges i standarderna.
Det negativa eller positiva testtryck som ska efter-
strävas kan väljas fritt inom mätområdet. I stora eller
komplexa luftkanalsystem kan läckage endast mätas
på delar i systemet. (se EN 12599)
Läckagemätningen enligt EN 12599 bör ske under
installationen av luftkanalsystemet, så länge luftkana-
lerna fortfarande är åtkomliga (utan isolering osv.).
Luftkanalytan som testas bör i samtliga fall vara större
än 10 m². Mätning och beräkning av luftkanalens yta
bör göras enligt EN 14239.
Det kan rekommenderas att uppskatta den förväntade
läckluftvolymen i förväg (se bilaga).
Täta det kanalavsnitt som ska testas mot resten av sys-
temet innan testet påbörjas. Alla öppningar, luftutlopp
m.m. måste förslutas noggrant.
Det är mycket viktigt att öppningar och mätanslut-
ningar tätas på rätt sätt!
Kopplingspunkterna till luftkanalsystemet som ska
testas ska bestämmas i förväg för att passa luftslangen
på 50 mm och den tunna tryckmätslangen. Avståndet
mellan kopplingspunkterna ska vara ca 2 m, så att de
inte påverkar varandra.
Anslutningen för 50 mm-slangen och tryckmätslangen
ska förberedas med lämpliga kopplingselement.
Undvik vridpåkänning på slangkopplingarna!
För övertryck ska anslutningen på framsidan (10)
användas, och för undertryck används anslutnin-
gen på ovansidan (5).
Adaptrarna ska alltid användas på framsidan, även
när undertryck mäts!
Därefter kopplas den tunna tryckmätslangen ihop med
"+"-anslutningen (2) på framsidan, till vänster ovanför
50 mm-anslutningen.
Tryckmätslangen ska alltid kopplas till anslutnin-
gen "+" (2). Apparaten känner automatiskt av över-
och undertryck. "-"-anslutningen (3) måste lämnas
tom.
Tryckmätslangen kopplas till "+" med en bajonettkop-
pling: vrid medurs för att låsa och moturs för att öppna.
I princip ska täthetstestet alltid först startas utan
adaptrar. När mängden läckande luft sedan är känd
ska motsvarande adapter användas för att förbät-
tra noggrannheten. Se sidan 4, adapterbeteckningen
motsvarar det maximala flödet i l/sek som kan mätas.
Mätningar enligt EN 15727 görs i regel vid mindre flöde
och utförs på samma sätt. Det går då att bortse från
rekommendationen om 2 m avstånd mellan anslut-
ningarna. För mätning på trycksidan av mycket små
komponenter kan även den tunna 4 m-slangen stickas
in direkt i adaptern istället för 50 mm-slangen, för att
man ska kunna använda nippelanslutning på kompo-
nentsidan.
