IMPORTANT : IL EST IMPORTANT QUE TOUTES
LES INSTRUCTIONS D’INSTALLATION SOIENT
LUES ATTENTIVEMENT AVANT DE PROCÉDER
À L’INSTALLATION.
1. INTRODUCTION
Merci d’avoir choisi une commande de suspension
Link. Nous voulons vous aider à obtenir les meilleurs
résultats de cette soupape de commande de hauteur
et à la faire fonctionner en toute sécurité.
Ces instructions contiennent des informations
destinées à vous guider dans l’installation de la
soupape de commande de hauteur (HCV).
Cette instruction est destinée uniquement à être
utilisée avec ce produit.
Tous les renseignements contenus dans cette
instruction sont fondés sur les renseignements les plus
récents disponibles au moment de l’impression.
Link Manufacturing se réserve le droit de modifier
ses produits ou manuels en tout temps sans préavis.
Les composants endommagés doivent être retournés
à Link avec un numéro d’autorisation de retour (ARM)
préétabli par l’entremise du Service à la clientèle.
Le composant endommagé peut ensuite être remplacé
s’il est conforme aux conditions de garantie.
2. SYMBOLES DE SÉCURITÉ, SYMBOLE DE
COUPLE ET NOTES
3. PRATIQUES DE TRAVAIL SÉCURITAIRES
Lorsque vous manipulez des pièces, portez des gants,
des lunettes, des protections auditives et d’autres
équipements de sécurité appropriés.
Le bon serrage des attaches est important pour
la performance et la sécurité de la suspension.
Suivez toutes les spécifications de couple
tout au long des instructions.
4. PRATIQUES DE TRAVAIL SÉCURITAIRES
4.1
Les conduites d’air sont pressurisées et peuvent
projeter des débris, UTILISEZ UNE
PROTECTION OCULAIRE.
DANGER indique une situation
dangereuse qui, si elle n’est pas
évitée, entraînera la mort ou des
blessures graves.
AVERTISSEMENT indique une
situation potentiellement
dangereuse qui, si elle n’est pas
évitée, pourrait entraîner la mort ou
des blessures graves.
ATTENTION indique une situation
potentiellement dangereuse qui,
si elle n’est pas évitée,
pourrait entraîner des blessures
mineures ou modérées.
AVIS indique une
situation potentiellement
dangereuse qui, si elle n’est
pas évitée, peut entraîner
des dommages matériels.
COUPLE indique que les attaches
nommées doivent être serrées à une
valeur de couple spécifiée.
NOTE:
Une note fournit des informations
ou des suggestions qui vous aident
à exécuter correctement une tâche.

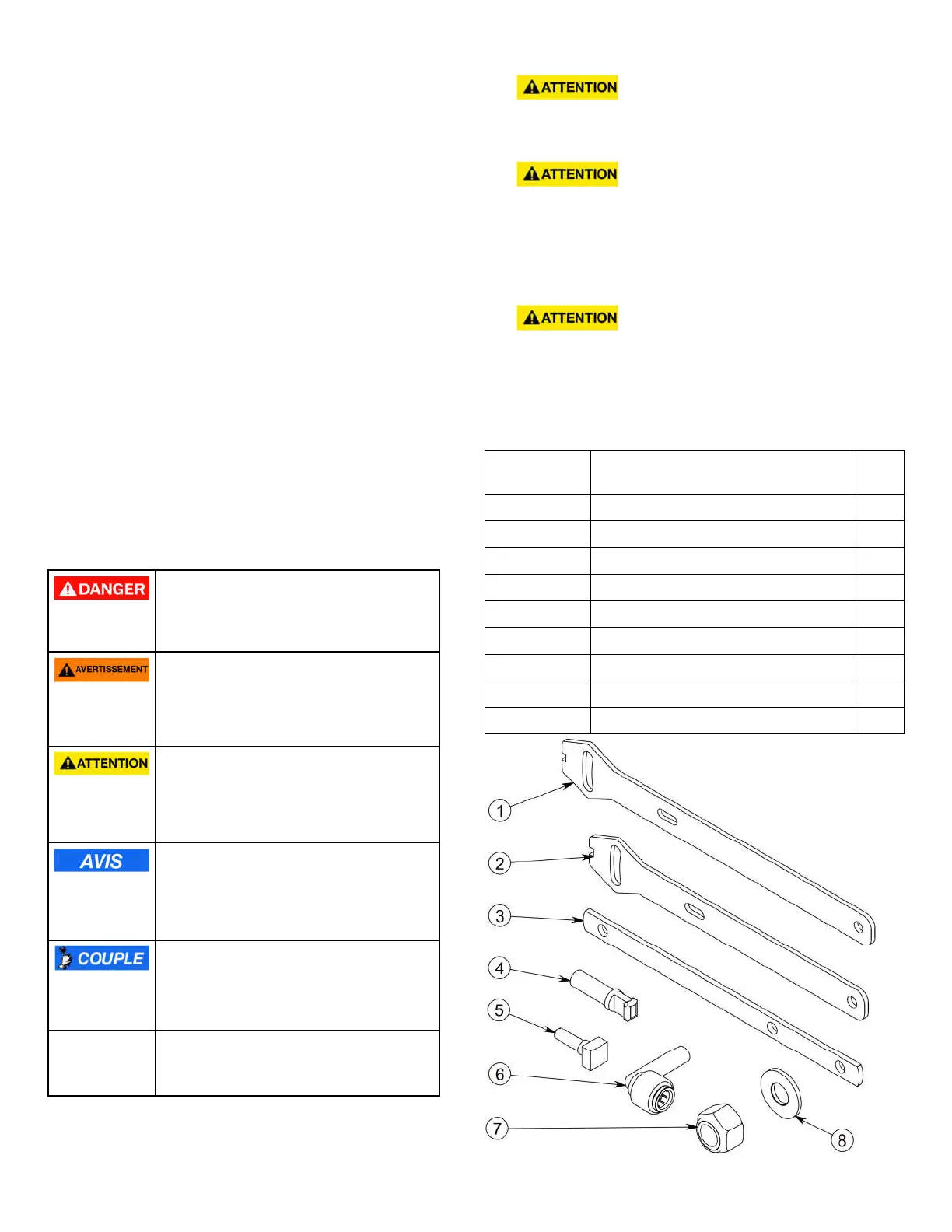

Figure 1.
NUMÉRO DE
L’ÉLÉMENT
DESCRIPTION QTÉ
1 LEVIER AJUSTABLE 8" 1
2 LEVIER AJUSTABLE 7" 1
3 LEVIER DROIT 7" 1
4 BOUCHON PTC 3/8" 1
5 BOULON DE MONTAGE 2
6 RACCORD DE TIGE 3/8" PTC 90
o
1
7 CONTRE-ÉCROU 1/4-20 2
8 RONDELLE 2
9 FEUILLE D’INSTRUCTIONS 1
5. PIÈCES INCLUSES
