Loewe bild c.32 - Poloha a Funkce Zapojení

deutsch
71
česky

Loewe bild c | Uživatelský manuál

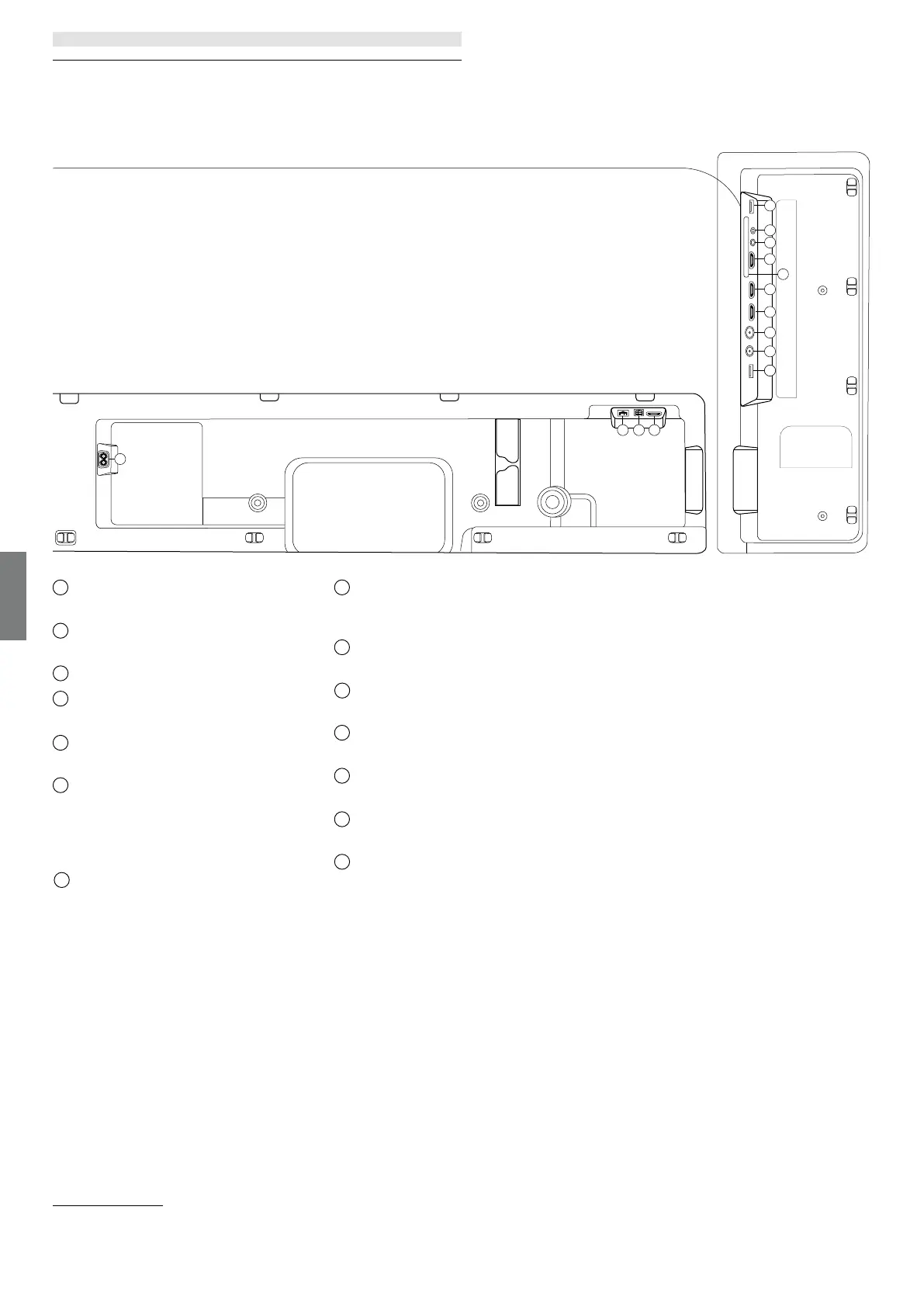

Poloha a funkce zapojení
14
13 12 11
1
2
3
4
5
6
7
8
9
10
1
USB 3.0 – USB připojení
USB typ A – USB 3.0 (max. 1000mA)
2
AUDIO VÝSTUP – Audio výstup
Konektor 3,5 mm (analogový) L/R
3
SERVIS
4
HDMI 1 – HDMI vstup 1
HDMI – Digitální Video VSTUP/Audio VSTUP
5
SPOLEČNÉ ROZHRANÍ -CI port
(standardní V1.4)
6
HDMI 2 - HDMI vstup 2
(s vylepšeným ARC (eARC – zpětný au-
diokanál))
HDMI – digitální video VSTUP / audio
VSTUP/VÝSTUP
7
HDMI 3 – HDMI vstup 3
HDMI – Digital Video VSTUP/Audio VSTUP
8
ANT TV - Pozemní/kabelová analogová /
DVB-T/T2/C HD
IEC zástrčka – 75 Ohm / 5 V / 80mA
9
ANT SAT 1 – Satelitní anténa DVB-S/S2 HD
Zásuvka F – 75 Ohm / 13/18 V / 500 mA
10
USB 2.0 – USB připojení
USB typ A – USB 2.0 (max. 500mA)
11
HDMI 4
1)
– Vstup HDMI 4
HDMI – Digitální video VSTUP/Audio VSTUP
12
TOSLINK – Audio výstup
TOSLINK (digitální)
13
LAN - Síťové připojení
RJ-45 – Ethernet / Rychlý ethernet
14
AC VSTUP – Síťové připojení
Síťová zásuvka – 220-240 V – 50 / 60 Hz
Poloha a funkce zapojení
1)
Vstup HDMI 4 není na zařízení bild c.32 k dispozici.
