Loewe bild c | Manual do Utilizador

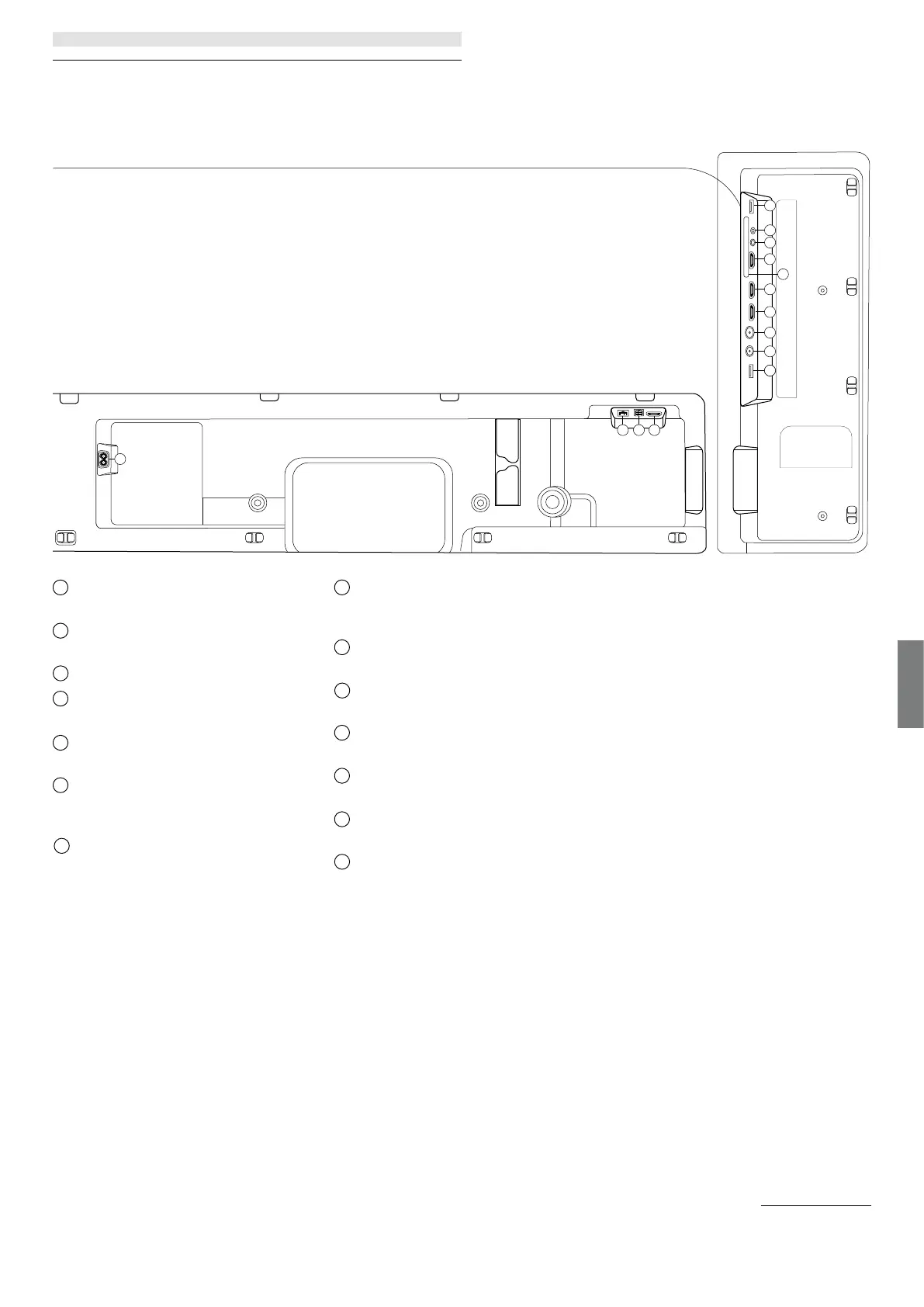

Posição e funcionamento das ligações
14
13 12 11
1
2
3
4
5
6
7
8
9
10
1
USB 3.0 - Ligação USB
USB tipo A – USB 3.0 (máx. 1000mA)
2
AUDIO OUT- Saída de áudio
Tomada 3,5 mm (analógica) L/R
3
SERVIÇO
4
HDMI 1 - Entrada HDMI 1
HDMI – Digital Video IN/Audio IN
5
COMMON INTERFACE -Ranhura CI
(padrão V1.4)
6
HDMI 2 - Entrada HDMI 2
(com Audio Return Channel ativado)
HDMI – Digital Video IN/Audio IN/OUT
7
HDMI 3 - Entrada HDMI 3
HDMI – Digital Video IN/Audio IN
8
ANT TV - Terrestre/cabo analógica /
DVB-T/T2/C
HD Tomada IEC – 75 Ohm / 5 V / 80mA
9
ANT SAT - Antena de satélite DVB-S/S2 HD
Tomada F – 75 Ohm / 13/18 V / 500mA
10
USB 2.0 - Ligação USB
USB tipo A – USB 2.0 (máx. 500mA)
11
HDMI 4
(1
- Entrada HDMI 4
HDMI – Digital Video IN/Audio IN
12
TOSLINK - Saída de áudio
TOSLINK (digital)
13
LAN - Ligação à rede
RJ-45 – Ethernet / Ethernet rápida
14
AC IN - Ligação principal
Tomada elétrica principal - 220-240 V - 50 /
60 Hz
Posição e funcionamento das ligações
1)
A entrada HDMI 4 não está disponível no bild c.32.
