Lofrans IRIS II - Installazione Contametri; Menu; Prima Accensione

15
www.lofrans.com
IT
Per le istruzioni sull’effettuazione dei collegamenti elettrici, vedere lo schema dei connettori 2.4. I cavi devono avere una sezione
minima di 1,5 mm². Montare un fusibile di protezione rapido da 5 A (ampere) sul cavo positivo ( + ) della batteria. Non utilizzare per
l’alimentazione la tensione proveniente dal gruppo batterie motori.
Lo strumento risponde agli standard EMC e deve essere posizionato a una distanza di:
- 30 cm (~1 Ft) dalla bussola; -50 cm (~1,5 Ft) da apparecchi radio;
- 2 metri (~6,5 Ft) da apparecchi radiotrasmettenti; -2 metri (~6,5 Ft) dal fascio radar.
4 MENÙ

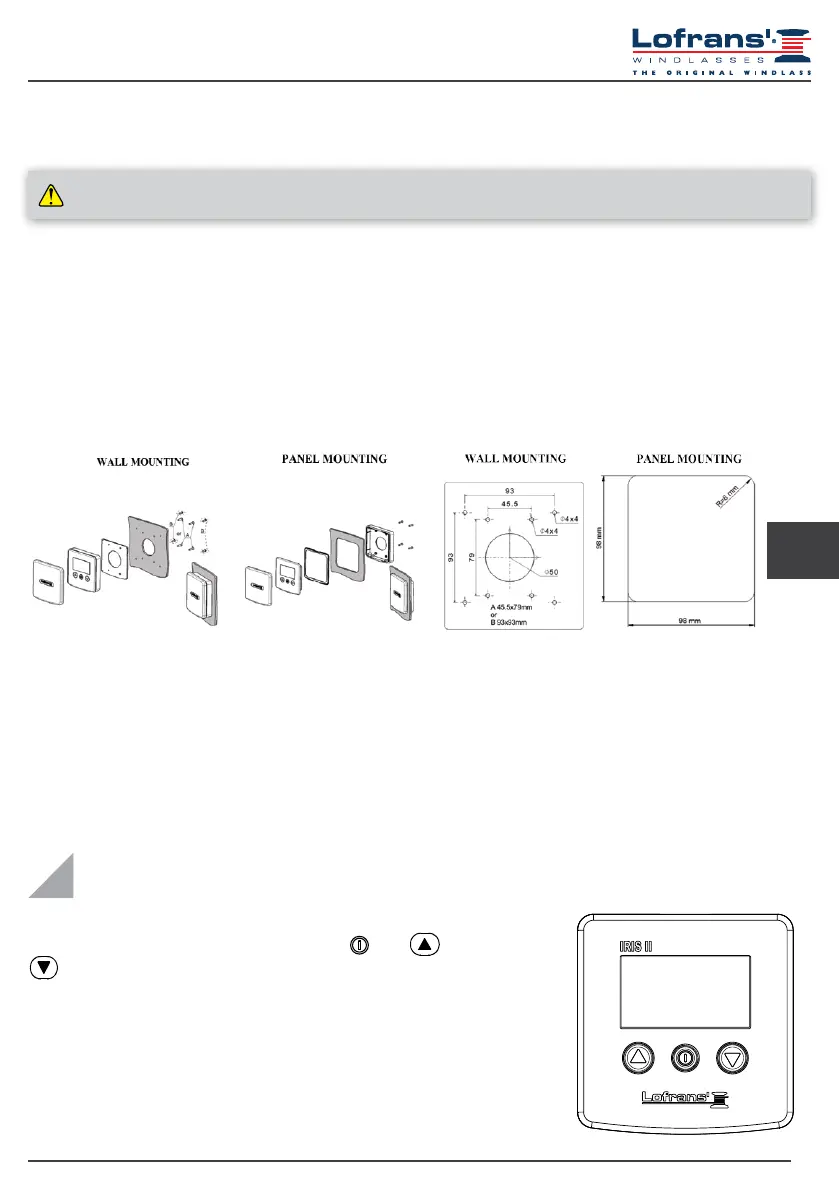

3.3 Installazione contametri
(vedi schema elettrico)
Il contametri deve essere posizionato in modo che il display sia facilmente leggibile e non esposto ai raggi solari. La parte posteriore del
contametri deve essere protetta dal contatto di acqua o di umidità. Lo strumento può essere ssato su plance di qualsiasi spessore. Le
viti per il ssaggio devono essere autolettanti con un diametro di 3,5 mm (~9/64”) e aventi una lunghezza massima pari a 10 mm più lo
spessore della plancia. Nella parte posteriore, alla plancia, vi deve essere uno spazio minimo pari a 35 mm (~1”3/8). Inoltre, deve essere
presente un accesso per l’installazione e la manutenzione. Sul cruscotto praticare un foro del diametro di 50 mm (1 “31/32), come
indicato e 4 fori del diametro di 4 mm (~ 5/32”) per le viti di serraggio del contacatena secondo le due differenti opzioni A o B fornite per
il montaggio a parete. La angia di tenuta in gomma deve essere posizionata tra il contacatena e il cruscotto.
STACCARE SEMPRE LA BATTERIA PRIMA DI PROCEDERE L’INSTALLAZIONE.
4.1 Prima accensione
Il contametri è dotato di un display graco e di tre tasti: (ON), (UP) e
(DOWN). Inoltre, è presente un buzzer che segnala la pressione sui tasti o attira
l’attenzione dell’utilizzatore in particolari condizioni (intervento allarmi). Il tasto ON accende il
display e abilita gli altri due tasti. Deve essere utilizzato per accedere ai menù di impostazione
dei parametri, per selezionare i parametri da modicare e per confermare i valori impostati.
Lo spegnimento dell’illuminazione del display avviene 30 secondi dopo l’ultimo comando
dato (tempo di default modicabile – vedi “Tempo Illuminazione”). Il tasto UP comanda la
salita dell’ancora mentre il tasto DOWN la cala. Al rilascio di ogni tasto la relativa manovra
si interrompe. I due tasti, durante l’impostazione dei parametri, permettono il movimento
all’interno del menù e la variazione del valore dei parametri.
