Lofrans IRIS II - Menù Calibrazione Sensore; Tabella 1 - Sensore Standard Serie

18
IRIS II
Misura catena
Numero di rientranze
(R value)
Circonferenza Barbotin
(G value),(cm)
Circonferenza Barbotin
(pollici)
6mm ISO 4565 / DIN 766
5 18,0 7,1
6 21,6 8,5
9 32,4 12,8
10 36,0 14,2
7mm ISO 4565
6 25,2 9,9
9 37,8 14,9
8mm ISO 4565 / DIN 766
5 24,0 9,4
6 28,8 11,3
7 33,6 13,2
8 38,4 15,1
10mm ISO 4565
5 30,0 11,8
6 36,0 14,2
7 42,0 16,5
10mm DIN
5 28,0 11,0
6 33,6 13,2
7 39,2 15,4
12mm ISO 4565 & 13 DIN
766
5 36,0 14,2
6 43,2 17,0
13 DIN 764 5 45,0 17,7
14 pitch 42mm 5 42,0 16,5
5/16 HT 7 36,7 14,4
3/8'' BBB 7 38,8 15,3
3/8'' P.C. 6 44,2 17,4
1/2 BBB 6 40,8 16,1
1/2 HT 5 40,4 15,9

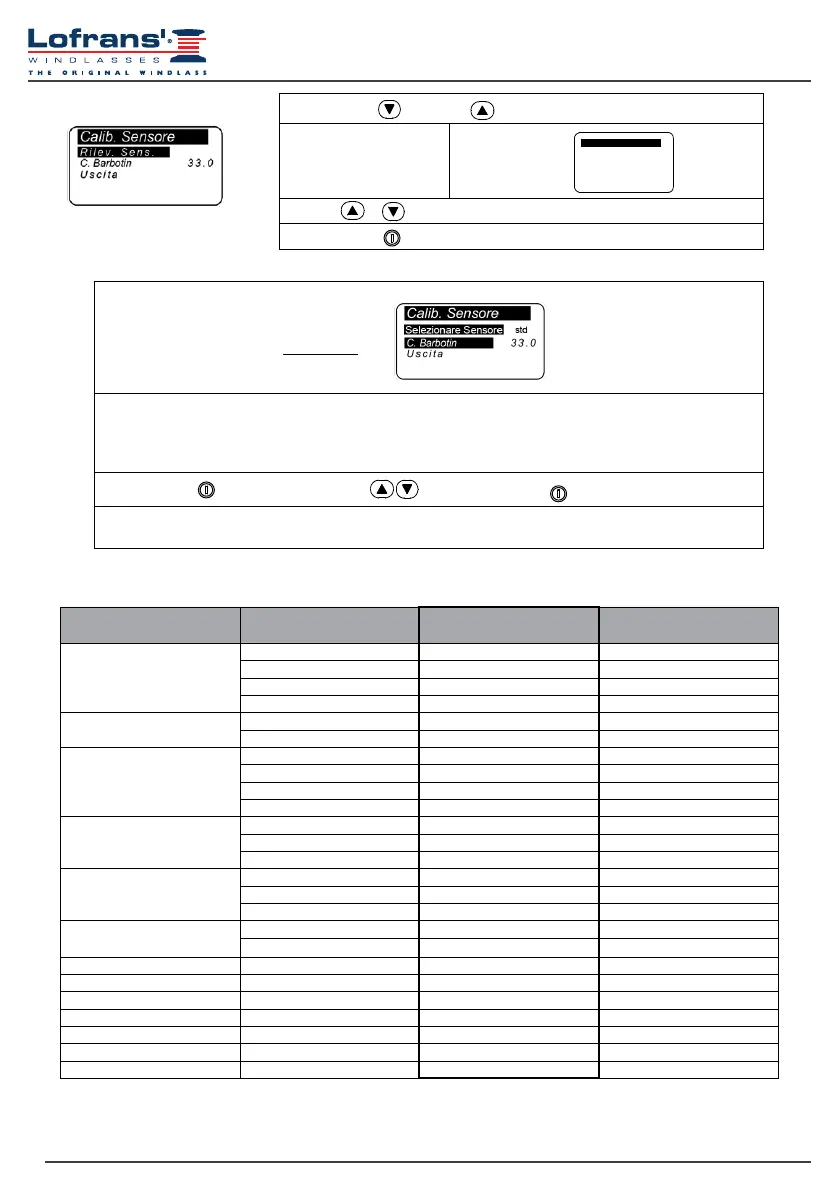

4.7 Menù Calibrazione Sensore
Menù Sensore Standard Serie
(sensore e magnete applicati nel barbotin)
Circonferenza Barbotin
In questa riga si deve inserire la circonferenza del Barbotin (in centimetri o pollici). Per calcolare la circonferenza
utilizzare la Tabella 1. Valore impostabile: centimetri o pollici. Impostato di default sul valore di 33 cm.
Selezionare con
Impostare il valore con Confermare con
Uscita
Per ritornare al menù di impostazione.
Utilizzare i tasti (DOWN) o (UP) per spostarsi tra i parametri.
Selezionare Sensore
Selezionare STD
Premere o
Confermare con
4.8 Tabella 1 - Sensore Standard Serie
(sensore e magnete applicati nel barbotin)
Selezionare Sensore
STD
* impostazione dello strumento all’uscita dalla fabbrica 33,0
I valori in tabella sono indicativi
Per il valore preciso della circonferenza del barbotin, usare la formula (valore G) = * valore R*
Lunghezza della catena interna
