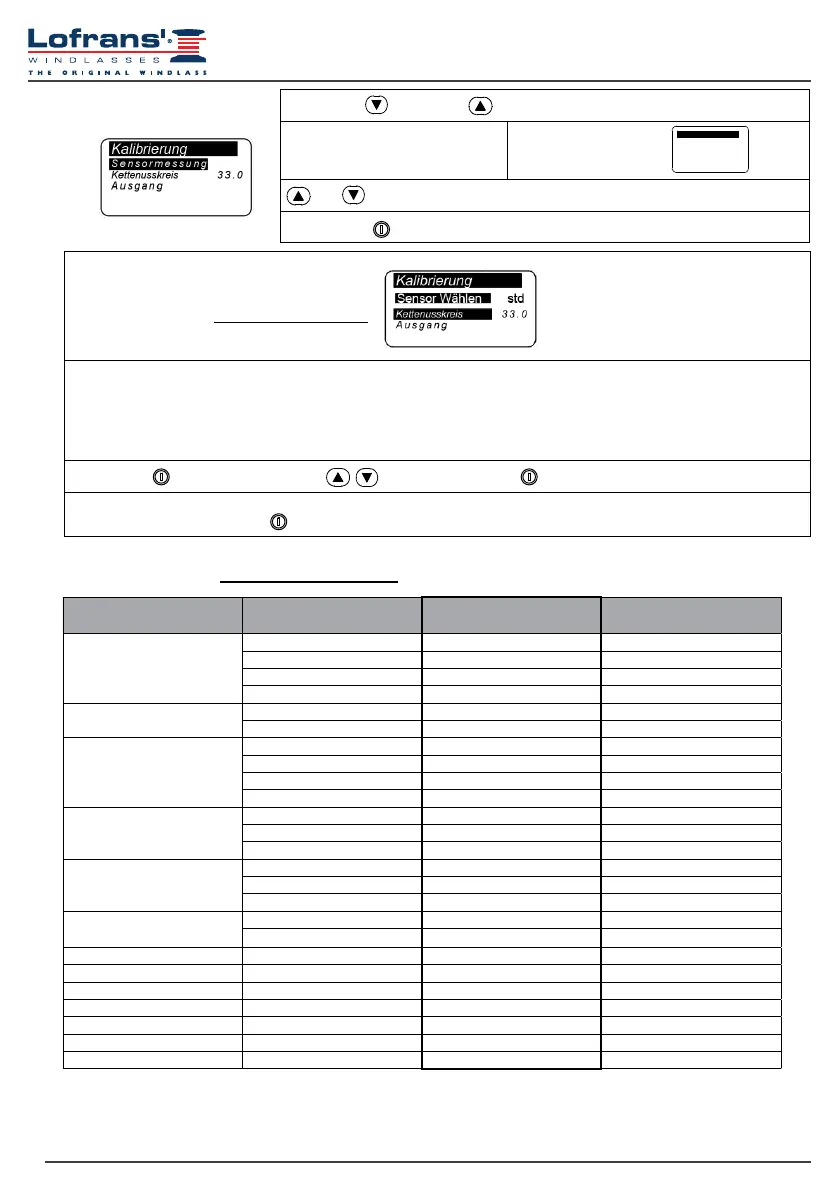

Lofrans IRIS II - Menü Sensorkalibrierung; Tabelle 1 - Sensor Standard Serien

38
IRIS II
Kettentyp
Anzahl
Aussparungen (R value)
Umfang Kettennuss
(G value),(cm)
Umfang Kettennuss
(Zoll)
6mm ISO 4565 / DIN 766
5 18,0 7,1
6 21,6 8,5
9 32,4 12,8
10 36,0 14,2
7mm ISO 4565
6 25,2 9,9
9 37,8 14,9
8mm ISO 4565 / DIN 766
5 24,0 9,4
6 28,8 11,3
7 33,6 13,2
8 38,4 15,1
10mm ISO 4565
5 30,0 11,8
6 36,0 14,2
7 42,0 16,5
10mm DIN
5 28,0 11,0
6 33,6 13,2
7 39,2 15,4
12mm ISO 4565 & 13 DIN
766
5 36,0 14,2
6 43,2 17,0
13 DIN 764 5 45,0 17,7
14 pitch 42mm 5 42,0 16,5
5/16 HT 7 36,7 14,4
3/8'' BBB 7 38,8 15,3
3/8'' P.C. 6 44,2 17,4
1/2 BBB 6 40,8 16,1
1/2 HT 5 40,4 15,9
4.7 Menü Sensorkalibrierung
Menü Sensor Standard Serien
(sensor und magnet in den barbotin angebracht)
Kettenusskreis
In diese Zeile wird der Kettennussumfang (in
Zentimetern oder Zoll) eingegeben. Zur
Berechnung des Umfangs die anliegende Tabelle 1 verwenden. Einstellwert: Zentimeter oder Zoll.
Defaulteinstellung auf 33 cm.
Anwählen mit
Wert einstellen mit Bestätigen mit
Ausgang
Zur Rückkehr in das Einstellmenü.
Mit der Taste (DOWN) und (UP) zu den verschiedenen Parametern springen.
Sensor Wählen
Anwählen STD
oder drücken
Bestätigen mit
Sensor Wahlen
STD
4.8 Tabelle 1 - Sensor Standard Serien
(sensor und magnet in den barbotin angebracht)
* Werkseinstellung des Instruments 33,0
Die Tabellenwerte sind Richtwerte.
Um den genauen Umfang der Kettennuss ermitteln zu koennen, verwenden Sie folgende Formel: (G-Wert) = * R-Wert *
Ketteninnenlänge
