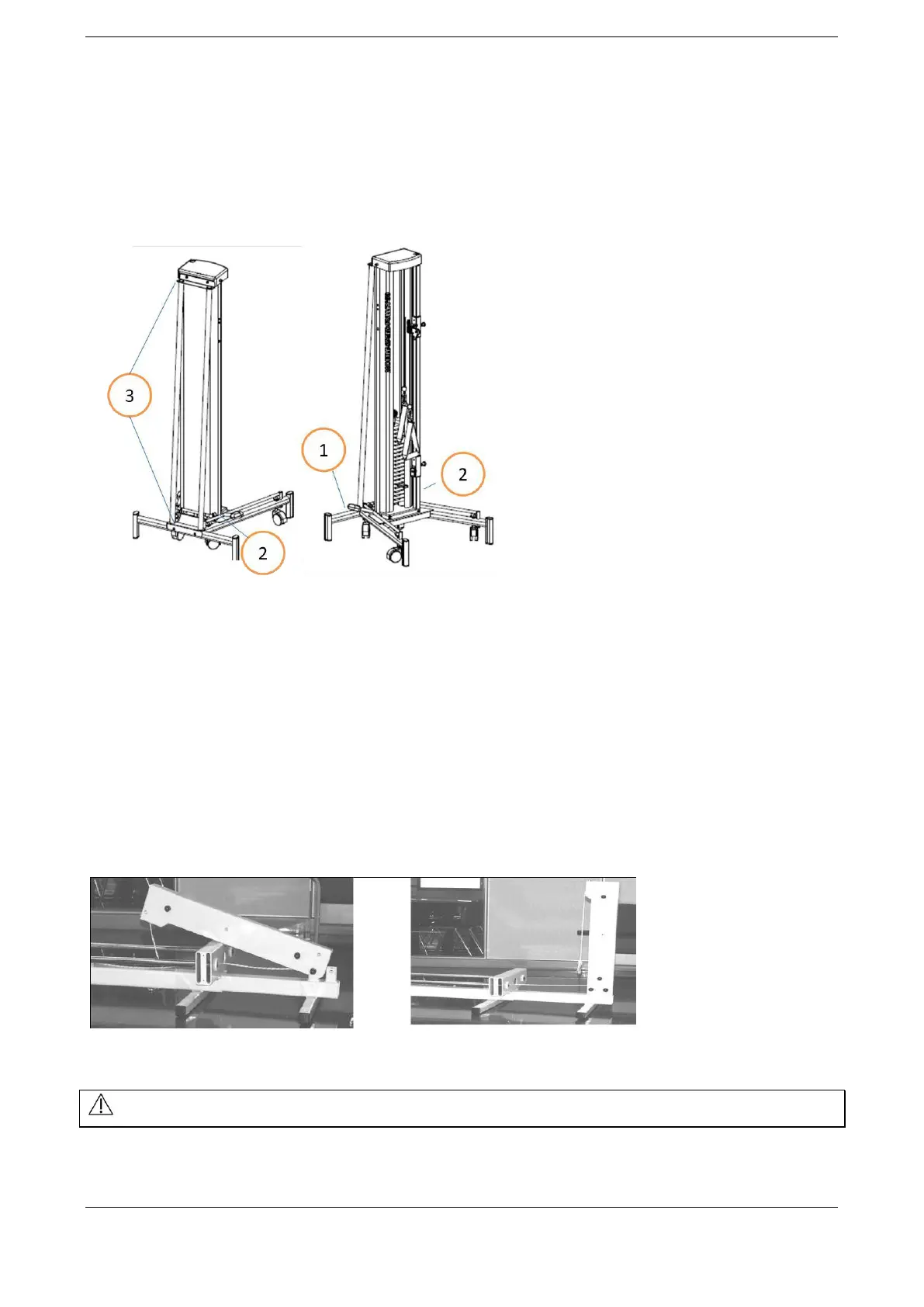

Kuva 4: Mobile Pulleyn asentaminen
2.3 Mobile Pulleyn asentaminen
Jos teline ja Lojer Pulley toimitetaan erikseen, kiinnitä laite telineeseen (Kuva 4) tarkasti pystysuoraan.
1. Nosta laite mobile alustan päälle
2. Kiinnitä ruuvit (M8x20, 4 kpl) molemmin puolin laitetta
3. Kiinnitä takatuki (M6x20), ja varmista, että laite on pystysuorassa.
2.4 Vertical Pullin asentaminen
Asenna laite riittävän tukevaan seinään, joka kestää laitteesta ja sen käytöstä aiheutuvan kuormituksen. Laite tulee
asentaa tarkasti pystysuoraan (sekä edestä että sivulta katsottuna).
Asenna alasvetolaite paikalleen seuraavasti:
Kokoa ensin yläorsi eli käännä palkki kohdalleen ja kiristä pultit. Työnnä yläorsi sitten paikalleen runkoputken sisään
(Kuva 5).
Kiinnitä alasvetolaite tukevasti seinään. Kiinnitä laitteen yläosa (yläorsi) mahdollisimman korkealle, kuitenkin
maksimissaan 70 cm:n korkeudelle alimmasta asennostaan.
Kiristä vetonaru/vaijeri tiukaksi ja tarkista säädön toimivuus.
Varmista seinän kestävyys ennen laitteen asentamista.
Kuva 5: Vertical Pullin asentaminen
