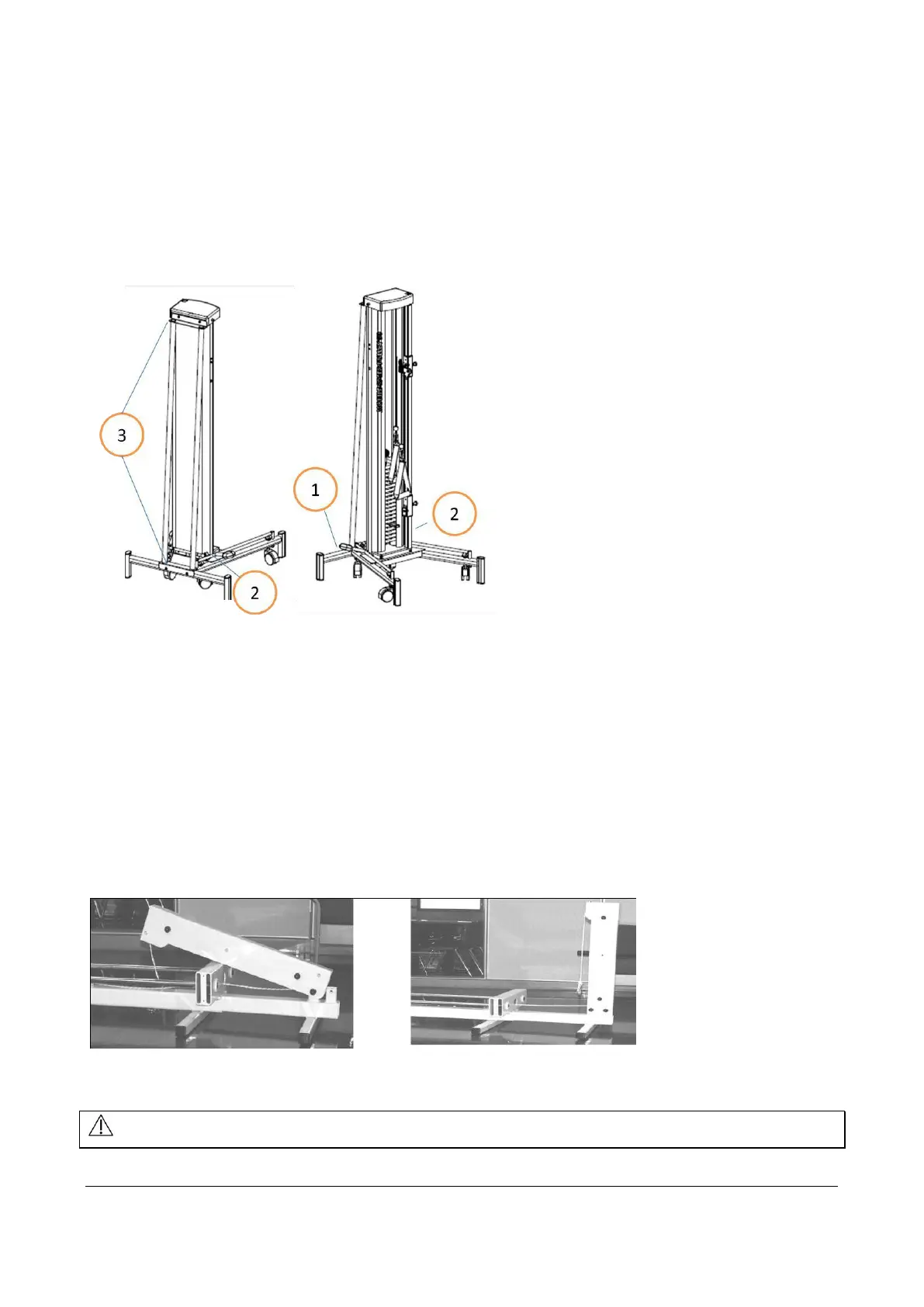

Bild 4: Installation av Mobile Pulley
2.3 Installation av Mobile Pulley
Montera Lojer Pulley med stöd (Bild 4) och skruvar exakt i vertikalt läge i fall leveransen inträffar separat.
Lyft remskivan till det rörliga stativet
Skruva fast M8X20 (4) på båda sidorna
Skruva det bakre fästet på M6X20 med brickor (4). Kontrollera att remskivan är i rak linje.
2.4 Installation av Vertical Pull
Fäst det vertikala draghandtaget mot en stabil vägg som är lämplig för ändamålet. Det vertikala draghandtaget måste
vara installerat exakt vertikalt (när man tittar från sidan och framifrån).
Installera Vertical Pull på följande sätt:
Montera först den översta delen av det vertikala draghandtaget genom att vrida bäraren på plats och spänn bultarna.
Tryck sedan ner den övre delen på plats inuti ramen (Bild 5).
Fäst det vertikala draghandtaget ordentligt mot väggen. Fäst den övre delen (bäraren) på väggen så högt upp som
möjligt, den högsta höjden är dock 70 cm från det lägsta läget.
Dra hårt i rep/kabel och se till att den fungerar på rätt sätt.
Se till att väggen är tillräckligt stabil innan du installerar enheten.
Bild 5: Installation av Vertical Pull
