LORD D4 - Einbauinstallation (für Eingebautes Modell)

20
Installation unter die Originalarbeitsplatte
(BeiMontageunterdieArbeitsplatte)
IndenmeistenmodernenKüchengibtesnureineArbeitsplatte,unterderdieSchränke
undElektrogeräteplatziertsind.EntfernenSieindiesemFalldieArbeitsplattedes
Geschirrspülers,indemSiedieSchraubenunterderHinterkantedesOberteils(a)lösen.

a
a
b
b
Achtung
NachdemEntfernenderArbeitsplattemüssendieSchraubenwiederunterdie
HinterkantedesOberteils(b)geschraubtwerden.DadurchreduziertsichdieHöhe
auf815mm,wieindeninternationalenVorschriften(ISO)festgelegtist,undder
GeschirrspülerpasstgenauunterdieArbeitsplatte.
Einbauinstallation (für eingebautes Modell)
Schritt 1. Auswahl des besten Installationsortes für den Geschirrspüler
DerEinbauortdesGeschirrspülerssollteinderNähederOriginalanschlüssefürZu-und
AbussvonWasserundfürStromversorgungbenden.DieseAnschlüssesolltenunter
jedenUmständengutzugänglichbleiben.

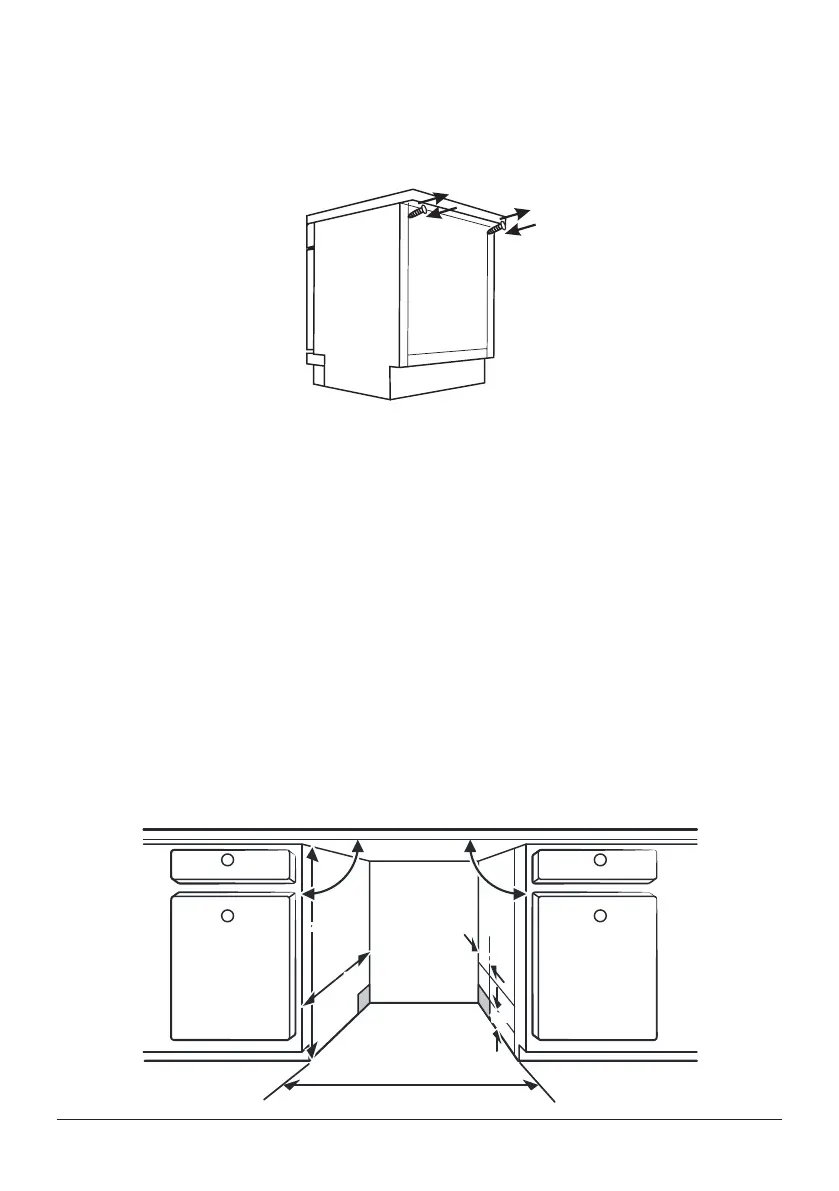

DarstellungderSchrankabmessungenundderInstallationspositiondes
Geschirrspülers.
1. Wenigerals5mmzwischendemOberteildesGeschirrspülersunddesSchrankes,
dieAußentürmusssichmitdemSchrankineinerEbenebenden.


 
 AA
100
80
Anschlüsse
fürStrom,
Abfallund
Wasserzufuhr
Freiraumzwischen
demSchrankboden
unddemFußboden
600mm(für60cmModel)
450mm(für45cmModel)
