ATTENTION!
Risquedeblessures!
• Le vestiaire motard Louis doit être monté sur un mur, une plaque de bois ou un
meuble robustes pouvant supporter de manière sûre la charge des vêtements
suspendus.
REMARQUE!
Risquededommage!
• Les vis doivent être xées solidement dans le support.
• En cas de montage dans la maçonnerie, utilisez les chevilles et vis fournies.
• Pour les murs dotés parex. de cavités, utilisez des chevilles appropriées
disponibles séparément.
• Pour la xation, n'utilisez en aucun cas des clous.
4 | Montage
4.1|Préparation
Prévoyez le temps nécessaire au montage, gardez votre calme et effectuez ce travail avec soin.
Le cas échéant, vous aurez besoin d'une perceuse et d'un foret à pierre de 8mm, d'un niveau à
bulle et d'une clé plate de taille13.

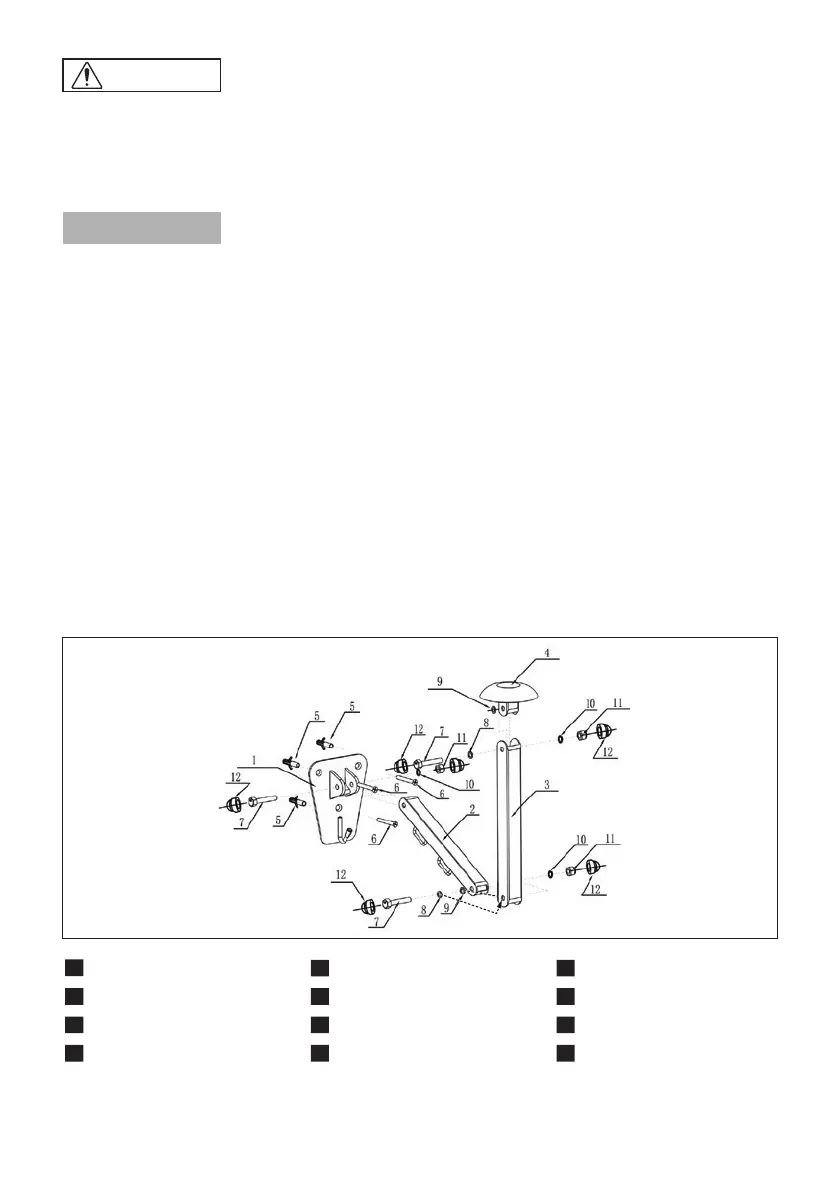

4.2|Prémontage
Commencez par monter le premiersegment de bras sur la plaque de base, les brides de suspension
étant orientées vers le bas. Pour cela, procédez comme suit.
Vissez ensuite le deuxièmesegment de bras sur le premier.
1
Plaque de base
2
Segment de bras avec brides de
suspension
3
Segment de bras sans bride de
suspension
4
Support de casque
5
3chevilles (8x 40mm)
6
3vis à tête fraisée (5x 50mm)
7
3vis à tête hexagonale M8x 45
8
2 Rondelle dentée extérieure M8
9
2 Rondelle dentée intérieure M8
10
3rondelles élastiques M8
11
3contre-écrous M8
12
6bouchons en plastique M8
