Louis SINGLE - 4 Montaggio; Preparazione; Premontaggio

27
NOTA!
Pericolo di danni!
• Sul fondo le viti devono essere ssate in modo duraturo.
• Per il montaggio a muro, utilizzare i tasselli e le viti accluse.
• Per le pareti con, ad es., cavità interne utilizzare tasselli adeguati da acquistare
separatamente.
• In nessun caso utilizzare chiodi per il ssaggio.
4 | Montaggio
4.1 | Preparazione
Programmare il tempo necessario per il montaggio, procedere con calma ed eseguire il lavoro con
accuratezza. Potrebbero essere necessari una punta da roccia da 8mm e un trapano, una livella a
bolla e una chiave per dadi di misura13.
4.2 | Premontaggio
Anzitutto montare sulla piastra di base il primo segmento del braccio con gli occhielli per appendere
rivolti verso il basso. A tale scopo procedere come segue.
Avvitare poi il secondo segmento del braccio al primo.
A causa delle tolleranze di fabbricazione, i passanti potrebbero richiedere di aumentare un
po' la distanza tra loro premendole verso l'esterno per poter posizionare la rondella
ondulata.
A questo punto si monta il supporto per il casco sul secondo segmento di braccio. Per prima
cosa stringere i dadi in modo che i bracci possano essere regolati. Successivamente, disporre
l'appendiabiti in modo che il casco e il vestiario si possano riporre nel modo più pratico possibile.
Stringere poi le viti in modo che non cedano in caso di abbigliamento motociclistico particolarmente
pesante e i segmenti regolati rimangano in posizione.

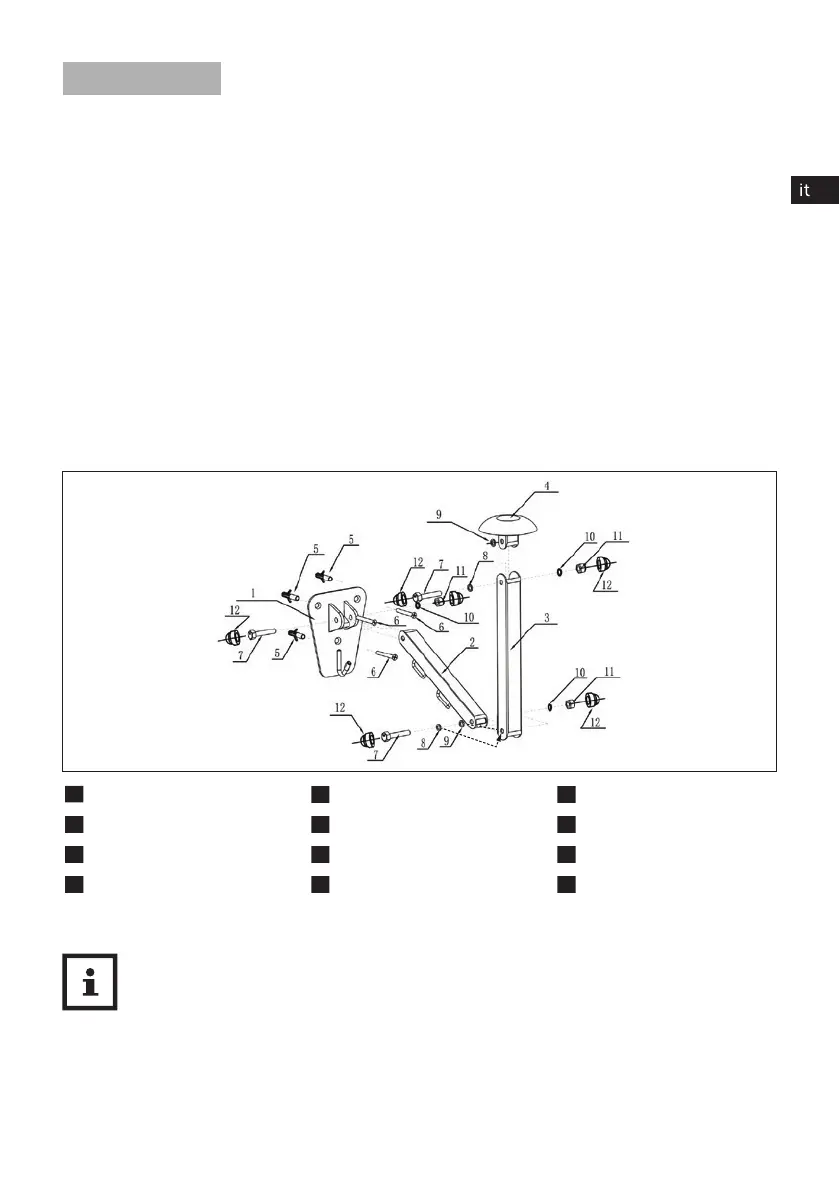

1
Piastra di base
2
Segmento del braccio con occhielli
per appendere
3
Segmento del braccio senza
occhielli per appendere
4
Supporto per casco
5
3tasselli (8x40mm)
6
3viti a testa svasata (5x50mm)
7
3viti a testa esagonale M8 x 45
8
2 rondella dentata esterna M8
9
2 rondella dentata interna M8
10
3rondelle elastiche M8
11
3dadi autobloccanti M8
12
6terminali in plastica M8
