WSKAZÓWKA!
Ryzyko uszkodzenia!
• Podłoże musi pozwalać na trwałe przymocowanie wkrętów.
• W przypadku montażu wmurze użyć dołączonych kołków iśrub.
• W przypadku ścian np. zpustymi przestrzeniami użyć odpowiednich kołków,
dostępnych oddzielnie.
• W żadnym wypadku nie używać gwoździ do mocowania.
4 |Montaż
4.1 | Przygotowanie
Zaplanować odpowiedni czas na montaż, pracę wykonać wspokoju izodpowiednią starannością.
Podczas montażu może być potrzebne wiertło do kamienia 8mm iwiertarka, poziomnica oraz
wkrętak rozmiar13.
4.2 | Wstępnymontaż

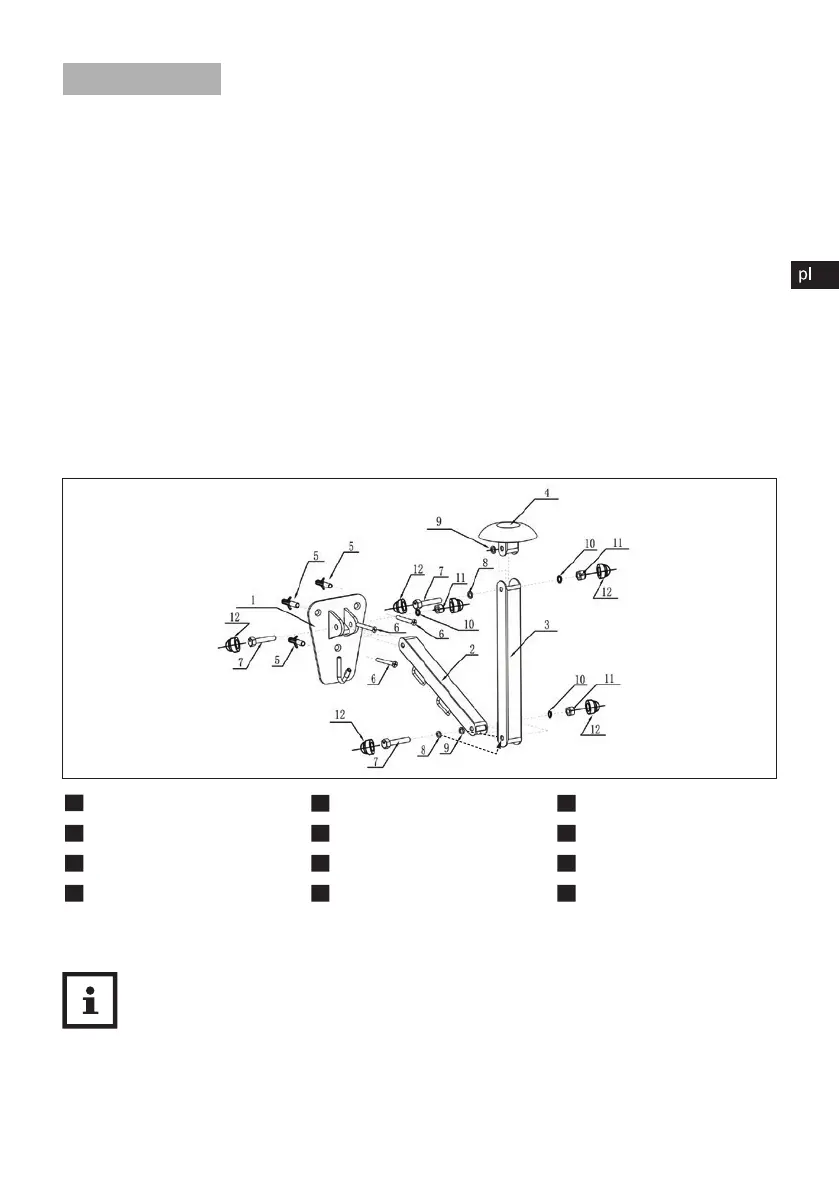

Najpierw na płycie podstawowej zamontować pierwszy segment ramienia zhaczykami do
zawieszania skierowanymi wdół. Należy przy tym postępować wsposób przedstawiony poniżej.
1
Płyta podstawowa
2
Segment ramienia z haczykami
do zawieszania
3
Segment ramienia bez haczyków
do zawieszania
4
Podpórka pod kask
5
3 x kołki (8 x 40 mm)
6
3 x śruba z łbem stożkowym
(5 x 50 mm)
7
3 x śruba z łbem sześciokątnym
M8 x 45
8
2x Podkładka zewnętrzna
ząbkowana M8
9
2x Wewnętrzna podkładka
ząbkowana M8
10
3 x podkładka sprężysta M8
11
3 x nakrętka zabezpieczająca M8
12
6 x nakładka z tworzywa
sztucznego M8
Następnie drugi segment ramienia przykręcić do pierwszego.
Ze względu na tolerancje produkcyjne konieczne może być rozsunięcie haczyków, aby
możliwe było umieszczenie podkładki falistej.
Następnie na drugim segmencie ramienia zamontować podpórkę na kask. Nakrętki dokręcić
tak, aby możliwa była regulacja ramion. Ustawić wieszak w taki sposób, aby umożliwić wygodne
przechowywanie kasku iodzieży motocyklowej. Następnie dokręcić śruby tak, aby wytrzymały
obciążenie ciężką odzieżą motocyklową, austawione segmenty zachowały swoją pozycję.
