Louis SINGLE - 4 Montage; Voorbereiding; Voormontage

22
AANWIJZING!
Gevaar voor beschadiging!
• In de ondergrond dienen schroeven duurzaam gexeerd te kunnen worden.
• Gebruik bij montage aan de wand de meegeleverde pluggen en schroeven.
• Gebruik bij wanden met bijv. holle ruimten geschikte, afzonderlijk aan te
schaffen pluggen.
• Gebruik in geen geval spijkers voor de bevestiging.
4 | Montage
4.1 | Voorbereiding
Plan voldoende tijd voor de montage, ga rustig te werk en voer de werkzaamheden zorgvuldig uit.
Voor het werk zijn eventueel een 8mm-steenboor, een waterpas en een steeksleutel maat13 nodig.
4.2 | Voormontage
Monteer om te beginnen het eerste armsegment met de ophangbeugels omlaag op de onderplaat.
Ga daarbij als volgt te werk.
Schroef daarna het tweede armsegment op het eerste.
Vanwege fabricagetoleranties moeten de verbindingsstukken in sommige gevallen een
beetje uit elkaar worden gedrukt om plaats te bieden aan de gebogen ring.
Vervolgens monteert u de helmplaat op het tweede armsegment. Haal de moeren eerst zo ver aan,
dat de armen kunnen worden afgesteld. Lijn de garderobe dan zo uit, dat deze zo praktisch mogelijk
is ingesteld voor het opbergen van uw helm en kleding. Haal de schroeven daarna zo stevig aan, dat
deze bij belasting door zware motorkleding niet meegeven en de segmenten in de ingestelde stand
blijven.

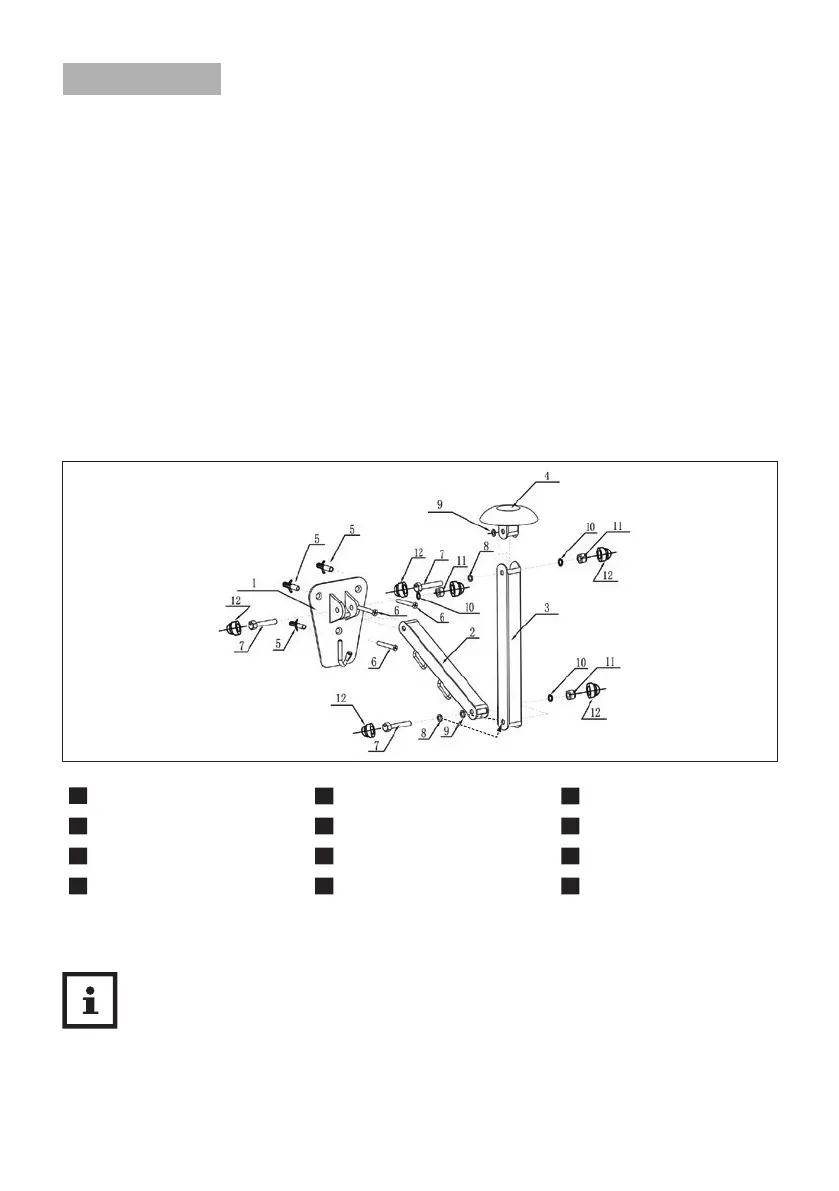

1
Onderplaat
2
Armsegment met ophangbeugels
3
Armsegment zonder
ophangbeugels
4
Helmplaat
5
3xplug (8x40mm)
6
3xverzonken schroef (5x50mm)
7
3 x zeskantschroef M8 x 45
8
2x Buitenvertande borgring M8
9
2x Interne getande borgring M8
10
3 x veerring M8
11
3 x borgmoer M8
12
6 x kunststofdop M8
