NOTA
Peligro de deterioro
• En la supercie de emplazamiento deben poder jarse tornillos de forma
duradera.
• En caso de montaje en una obra de albañilería, utilice los tacos y tornillos
adjuntos.
• En las paredes que, p.ej., tengan espacios huecos, utilice tacos adecuados,
adquiribles por separado.
• No utilice en ningún caso clavos para jar el perchero.
4 | Montaje
4.1 | Preparación
Planique el tiempo necesario para el montaje, mantenga la calma y realice el trabajo con cuidado.
En su caso, necesitará una broca para hormigón de 8mm y una taladradora, un nivel de burbuja y
una llave de ajuste de tamaño13.
4.2 | Premontaje
En primer lugar, monte el primer segmento del brazo en la placa base con los colgadores apuntando
hacia abajo. Para ello, proceda como se describe a continuación.
A continuación, atornille el segundo segmento del brazo al primero.
Debido a las tolerancias de fabricación, es posible que deba separar un poco las lengüetas
para poder colocar la arandela ondulada.
Monte ahora el soporte para el casco en el segundo segmento del brazo. De momento, apriete las
tuercas de forma que se puedan ajustar los brazos. Proceda a orientar el perchero en la posición

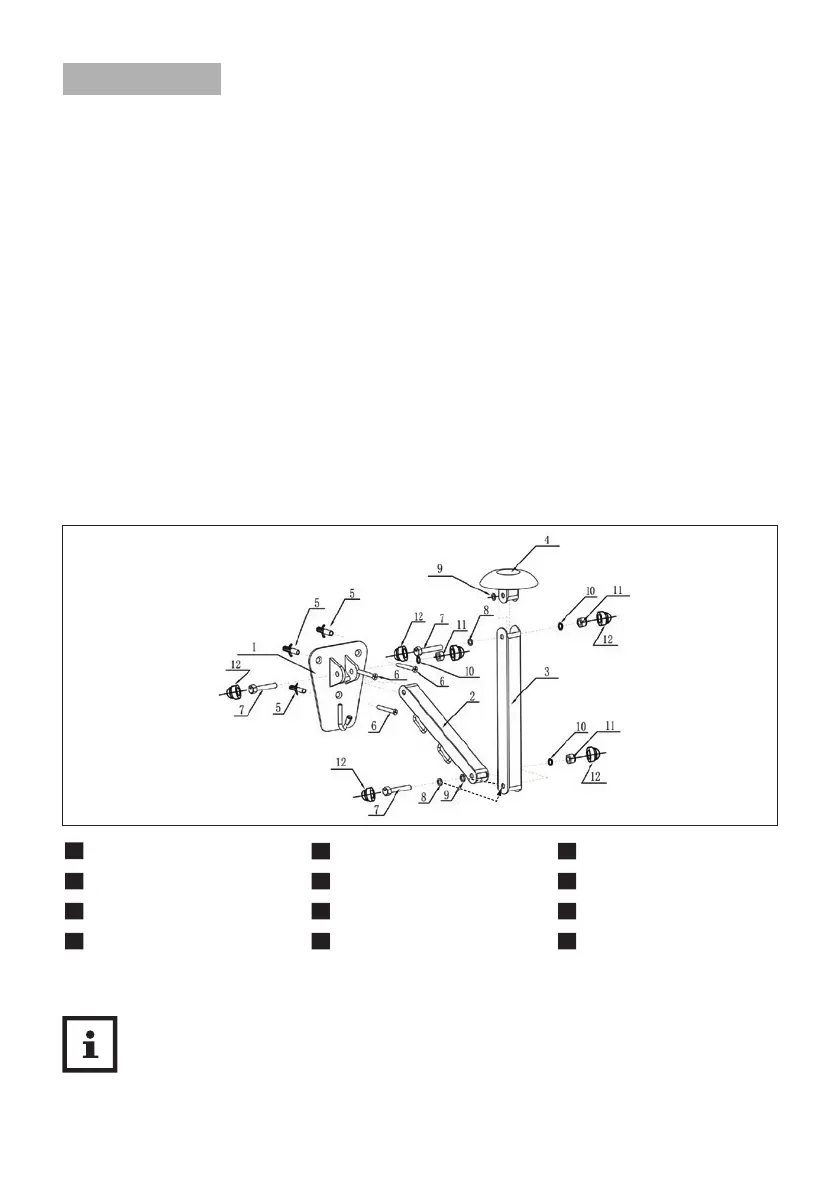

1
Placa base
2
Segmento de brazo con colgadores
3
Segmento de brazo sin colgadores
4
Soporte para el casco
5
3 tacos (8x40mm)
6
3 tornillos avellanados (5x50mm)
7
3 tornillos de cabeza hexagonal M8x45
8
2 Arandela dentada exterior M8
9
2 Arandela dentada interior M8
10
3 arandelas de presión M8
11
3 contratuercas M8
12
6 tapas de plástico M8
