Louis SINGLE - 4 Монтаж; Подготовительные Работы; Предварительная Сборка

37
ВНИМАНИЕ!
Опасностьтравмирования!
• Гардероб для мотоэкипировки Louis необходимо устанавливать на
обладающей достаточной несущей способностью стене, на прочной
деревянной плите или на устойчивой мебели, способных надежно
выдерживать вес повешенной одежды.
УВЕДОМЛЕНИЕ!
Опасностьповреждения!
• Винты должны надежно фиксироваться в основании.
• Для монтажа на кирпичную стену используйте входящие в комплект
дюбели и винты.
• Для монтажа на стенах, например, с полостями внутри, следует
приобрести специальные дюбели.
• Ни в коем случае не использовать для крепления гвозди.
4 |Монтаж
4.1|Подготовительныеработы
Запланируйте необходимое для монтажа время, работайте спокойно и аккуратно.
Потребуется сверло для камня диаметром 8мм, дрель, уровень, а также гаечный ключ на 13.

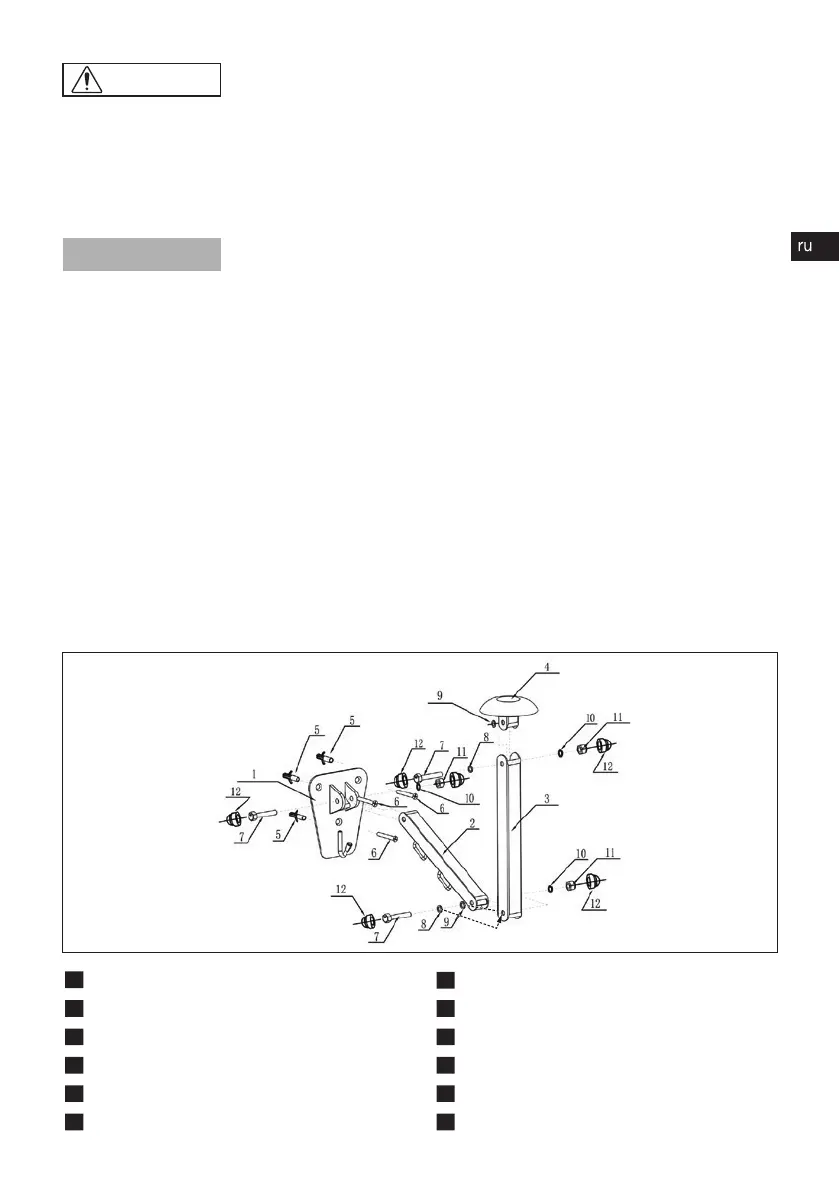

4.2 | Предварительнаясборка
Сначала смонтируйте на несущей пластине первый сегмент кронштейна петлями для
навешивания вниз. Действуйте при этом следующим образом.
1
Несущая пластина
2
Сегмент кронштейна с петлями для навешивания
3
Сегмент кронштейна без петель для навешивания
4
Держатель шлема
5
3дюбеля (8 x 40мм)
6
3 винта с потайной головкой (5 x 50 мм)
7
3 винта с шестигранной головкой M8 x 45
8
2 кратная наружная зубчатая стопорная шайба М8
9
2 кратная внутренняя зубчатая стопорная шайба М8
10
3 крепежные гайки M8
11
3 винта с потайной головкой (5 x 50мм)
12
6 пластмассовых заглушек M8
