I336 GB I 05 13 31100162
46
I
MESSA IN TENSIONE
Alla messa in tensione l’apparecchio si pone normalmente in modo OFF.
Se si necessita che mantenga lo stesso modo di funzionamento precedente lo spegnimento, si deve modificare il parametro P01.03 nel menu M01 Utilita’.
L’apparecchio può essere alimentato indifferentemente sia a 12 che a 24VDC, ma necessita della corretta impostazione della tensione di batteria nel menù
M05 Batteria, diversamente si avrà un’ allarme relativo alla tensione di batteria.
È normalmente indispensabile impostare i parametri del menù M02 Generale (tipo di connessione, tensione nominale, frequenza di sistema) e dei menù M11
Avviamento Motore e i menu relativi al tipo di motore utilizzato (sensori, CAN ecc.).

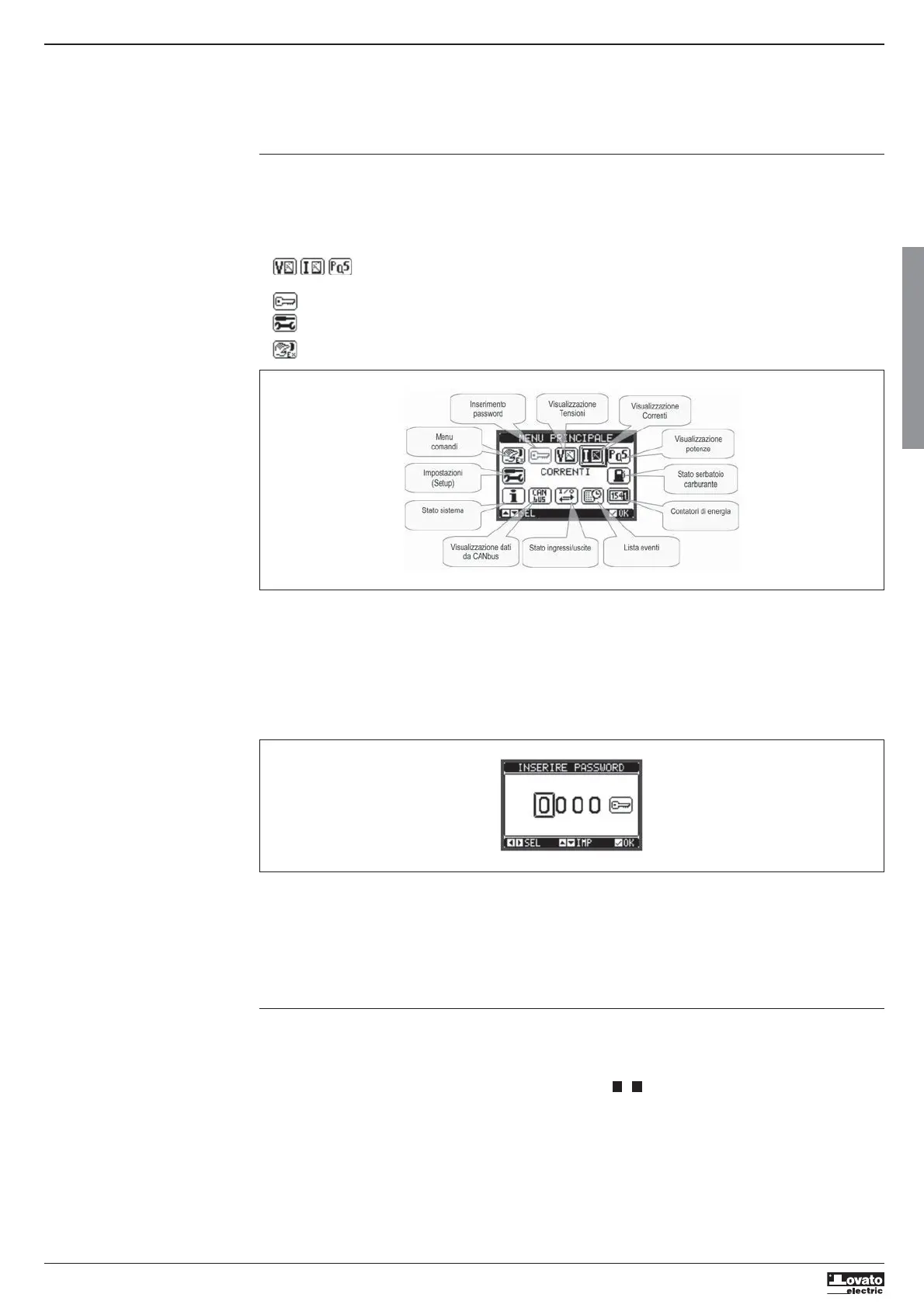

MENU PRINCIPALE
Il menu principale è costituito da un insieme di icone grafiche che permettono l’accesso rapido alle misure ed alle impostazioni.
Partendo dalla visualizzazione misure normale, premendo il tasto . Il display visualizza il menu rapido.
Premere
o
per ruotare in senso orario/antiorario fino a selezionare la funzione desiderata. L’icona selezionata viene evidenziata e la scritta nella parte
centrale del display indica la descrizione della funzione.
Premere per attivare la funzione selezionata.
Se alcune funzioni non sono disponibili la corrispondente icona sarà disabilitata, cioè visualizzata in colore grigio chiaro.
etc - Agiscono come scorciatoie che consentono di velocizzare l’accesso alle pagine di visualizzazione misure, saltando direttamente al
gruppo di misure selezionato, partendo dal quale ci si potrà spostare avanti e indietro come di consueto.
- Impostazione del codice numerico che consente l’accesso alle funzioni protette (impostazione dei parametri, esecuzione di comandi).
- Punto di accesso alla programmazione dei parametri. Vedere il capitolo dedicato.
- Punto di accesso al menu comandi, dove l’utente abilitato può eseguire una serie di azioni di azzeramento e ripristino.
ACCESSO TRAMITE PASSWORD
La password serve per abilitare o bloccare l’accesso al menu di impostazione ed al menu comandi.
Per gli apparecchi nuovi di fabbrica (default), la password è disabilitata e l’accesso è libero. Se invece le password sono state abilitate, per ottenere l’accesso
bisogna prima inserire il relativo codice di accesso numerico.
Per abilitare l’uso delle password e definire i codici di accesso fare riferimento al menu di impostazione M03 Password.
Esistono due livelli di accesso, a seconda del codice inserito:
Accesso livello utente – consente l’azzeramento dei valori registrati e la modifica di alcune impostazioni dell’apparecchio.
Accesso livello avanzato – stessi diritti dell’utente con in più la possibilità di modificare tutte le impostazioni.
Dalla normale visualizzazione misure, premere per richiamare il menu principale, quindi selezionare l’icona password e premere .
Compare la finestra di impostazione password in figura:
Con i tasti
e
si cambia il valore della cifra selezionata.
Con i tasti e ci si sposta fra le cifre.
Inserire tutte le cifre della password, quindi spostarsi sull’icona chiave.
Quando la password inserita corrisponde alla Password livello Utente o alla Password livello Avanzato, compare il relativo messaggio di sblocco.
Una volta sbloccata la password, l’accesso rimane abilitato fino a che:
l’apparecchio viene spento.
l’apparecchio viene resettato (in seguito all’uscita dal menu impostazioni).
trascorrono più di 2 minuti senza che l’operatore tocchi alcun tasto.
Con il tasto si abbandona l’impostazione password e si esce.
NAVIGAZIONE FRA LE PAGINE DISPLAY
I tasti
e
consentono di scorrere le pagine di visualizzazione misure una per volta. La pagina attuale è riconoscibile tramite la barra del titolo.
Alcune delle misure potrebbero non essere visualizzate in funzione della programmazione e del collegamento dell’apparecchio (ad esempio se non è
impostato un sensore di livello del carburante, la relativa pagina non viene visualizzata).
Per RGK800, su alcune pagine è possibile commutare la visualizzazione dalle misure di rete a quelle di generatore e viceversa premendo il tasto .
La sorgente visualizzata è sempre indicata, o al centro della pagina oppure con le icone e nella status bar.
Per alcune pagine sono disponibili delle sotto-pagine accessibili tramite il tasto (ad esempio per visualizzare tensioni e correnti sotto forma di barre
grafiche).
L’utente ha la possibilità di specificare su quale pagina e su quale sottopagina il display deve ritornare automaticamente dopo che è trascorso un tempo senza
che siano premuti dei tasti.
Volendo è anche possibile programmare il sistema in modo che la visualizzazione resti sempre nella posizione in cui è stata lasciata.
Per l’impostazione di queste funzioni vedere menu M01 – Utilità.
R G
