I336 GB I 05 13 31100162
49
I

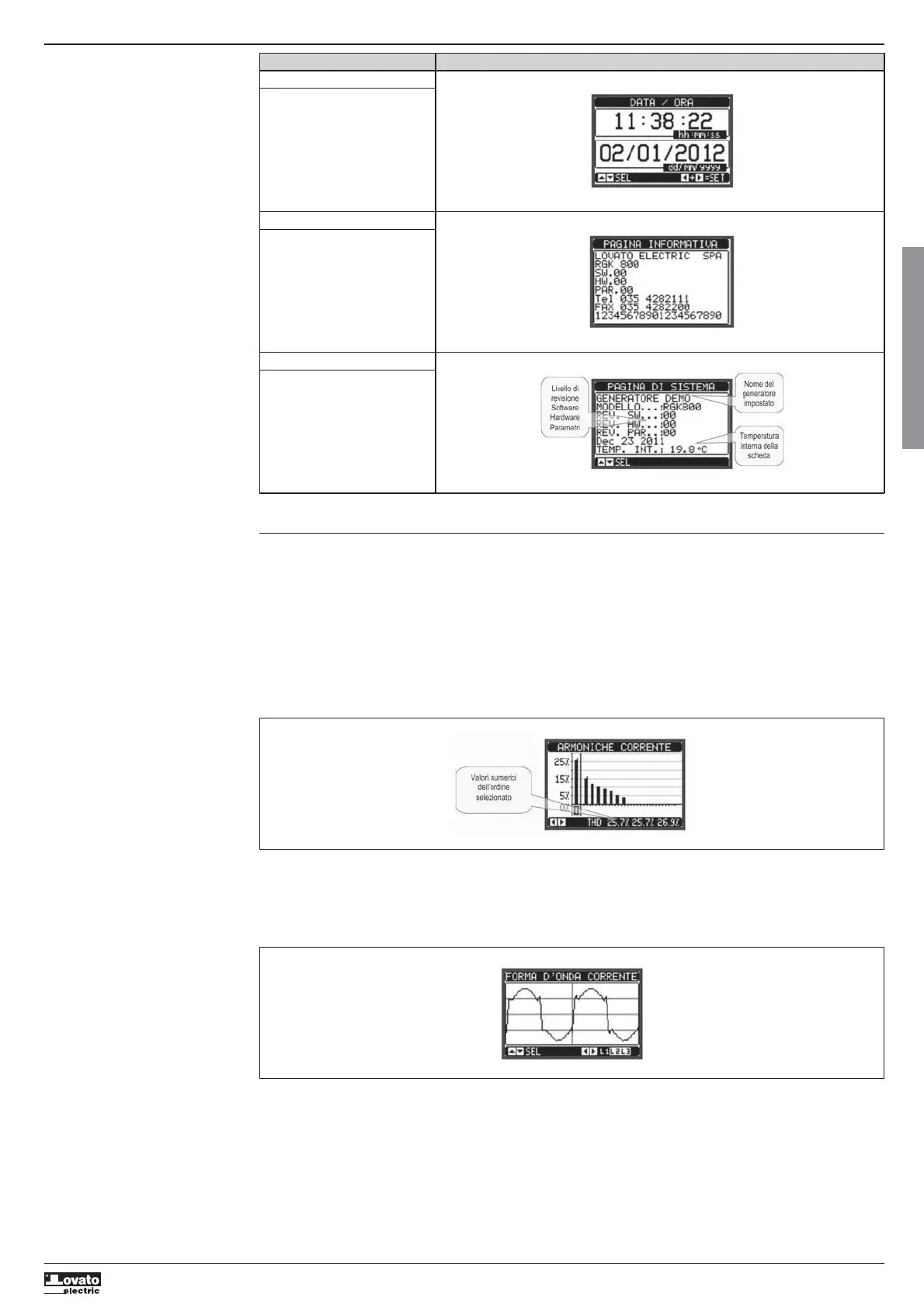

PAGINE ESEMPIO
Orologio datario
Pagina informativa
Informazioni di sistema
Nota: Alcune delle pagine elencate sopra potrebbero non essere visualizzate, se la relativa funzione non è abilitata. Ad esempio se non viene programmata la
funzione noleggio, la corrispondente pagina non viene visualizzata.
PAGINA ANALISI ARMONICA
– Nell’ RGK800 è possibile abilitare il calcolo e la visualizzazione dell’analisi armonica FFT fino al 31.mo ordine delle seguenti misure:
•
tensioni concatenate
•
tensioni di fase
•
correnti
– Per abilitare l’analisi armonica, impostare il parametro P23.14.
– Per ognuna di queste misure è disponibile una pagina che rappresenta graficamente il contenuto armonico (spettro) tramite un istogramma a barre.
– Ciascuna colonna rappresenta un ordine delle armoniche, pari e dispari. La prima colonna rappresenta il contenuto armonico totale (THD).
– Ciascuna colonna dell’istogramma è poi divisa in tre parti che rappresentano il contenuto armonico delle tre fasi L1,L2,L3.
– Il valore del contenuto armonico è espresso in percentuale riferita alla ampiezza della armonica fondamentale (frequenza di sistema).
– E’ possibile visualizzare il valore del contenuto armonico in forma numerica, selezionando l’ordine desiderato tramite e . In basso vengono visualizzati
una freccetta che punta alla colonna e il contenuto armonico percentuale delle tre fasi.
– La scala verticale del grafico viene selezionata automaticamente fra quattro valori di fondoscala, in base alla colonna con il valore più alto.
PAGINA FORME D’ONDA
– Questa pagina rappresenta graficamente la forma d’onda dei segnali di tensione e di corrente letti dall ‘RGKG800.
– E’ possibile vedere una fase per volta, selezionandola con i tasti e .
– La scala verticale (ampiezza) è regolata automaticamente in modo da visualizzare al meglio possibile il segnale.
– Sull’asse orizzontale (tempo) vengono visualizzati 2 periodi consecutivi riferiti alla frequenza attuale.
– Il grafico viene aggiornato automaticamente ogni 1 s circa.
