- Vorbereitet für den Schutz gegen Trockenlauf durch Druckwächter oder Schwimmerschalter bzw.
Niveausonde, mit Regulierung der Ansprechsensibilität (die dazugehörigen Elektroden sind nicht im
Lieferumfang enthalten).
- Zeitgeber für den Eingriff der Trockenlaufvorrichtung
- Zeitgeber für die Abschaltverzögerung auf beiden Pumpen

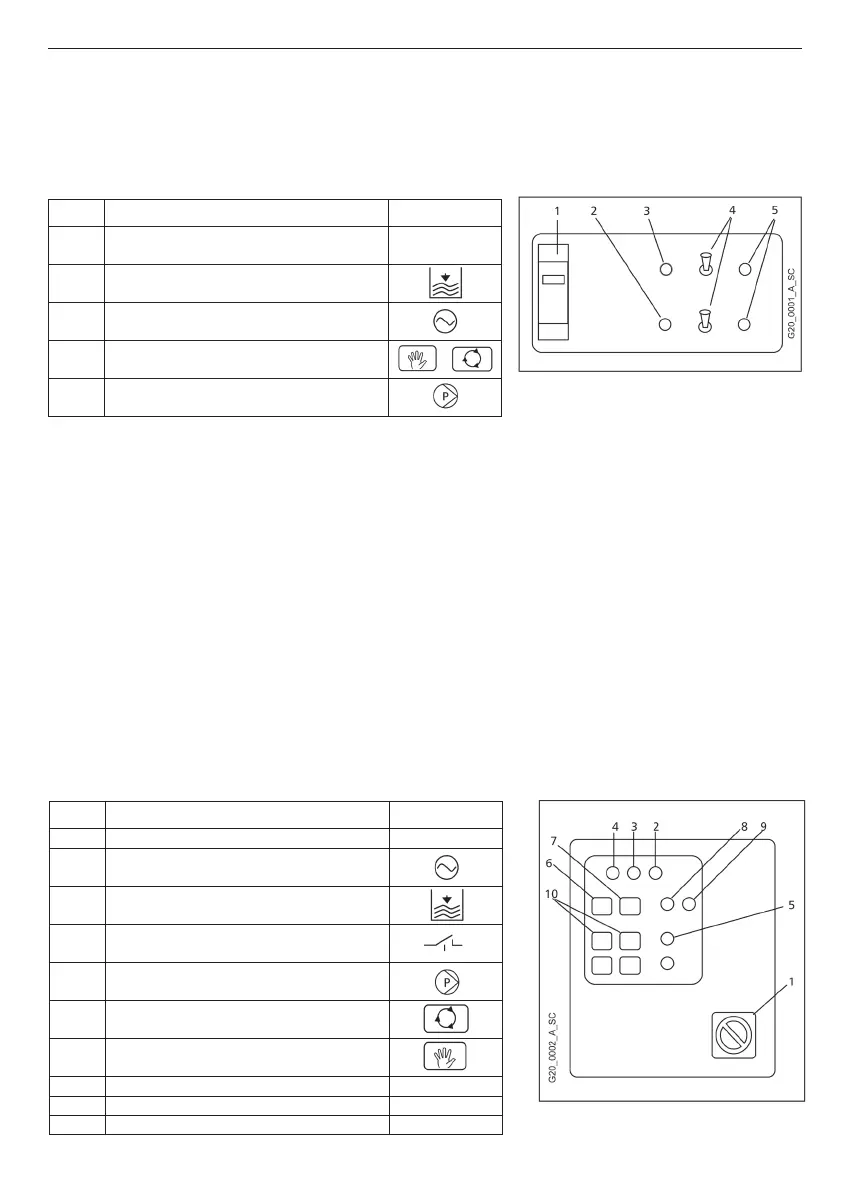

In der Abbildung 1 ist die Schalttafel QXS20 dargestellt.
Pos. Beschreibung Abb. 1 Symbol
1
Hauptschalter
2 Rote Alarmlampe „Trockenlauf“
3 Grüne Lampe „Spannung“
4 Wählschalter Handbetrieb – Pumpe
ausschließen - Automatik
5 Grüne Lampe „Pumpe läuft“
Ausführungen GMS20 / GMD20
Die Wechselstromausführung GMS20 ist mit der Schalttafel QMS20 ausgestattet.
Die Drehstromausführung GMD20 ist mit der Schalttafel QMD20 ausgestattet.
- Automatisch geregelte Serienschaltung der Pumpen durch Niederspannungssteuerung mit zwei
Druckwächtern
- Zyklisches Umschalten der beiden Pumpen
- Wählschalter zum Verhindern des Umschaltens
- Verzögerung zwecks Vermeidung des gleichzeitigen Anlaufens
- Kurzschluss- und Überlastschutz durch einen automatischen Schalter
- Vorbereitet für den Schutz gegen Trockenlauf durch Druckwächter oder Schwimmerschalter bzw.
Niveausonde, mit Regulierung der Ansprechsensibilität (die dazugehörigen Elektroden sind nicht im
Lieferumfang enthalten).
- Zeitgeber für den Eingriff der Trockenlaufvorrichtung
- Zeitgeber für die Abschaltverzögerung auf beiden Pumpen
- Ausgang für die Relaiskarte mit sauberen Kontakten (Zubehör)
- Elektromechanische Betriebswählschalter Automatik – Pumpe ausschließen – Handbetrieb (in der Schalttafel)
In der Abbildung 2 ist die Schalttafel QMS20 / QMD20 dargestellt.
Pos. Beschreibung Abb. 2 Symbol
1
Hauptschalter
2 Grüne Lampe „Spannung“
3 Rote Alarmlampe „Trockenlauf“
4 Rote Alarmlampe „Überlast“
5 Grüne Lampe „Pumpe läuft“
6 Drucktaste Automatik
7 Drucktaste Handbetrieb
8 Grüne Lampe „Automatik“
9 Rote Lampe „Handbetrieb“
10 Drucktaste Anhalten im Handbetrieb
33
de
POWER
AUT
MAN
0/1
