Lowara GMD20 - Настройка

80
Наполните насосы жидостью перед запуском. См. Руководство по эксплуатации
насосов. Следуйте инструкциям по запуску насосов, приведенным в разделе 6.
Однофазная модель
Двигатель защищен от перегрузки с помощью встроенного устройства защиты двигателя. Если это требуеся
местными правилами, установите дополнительное защитное устройство. К панели необходимо подключить
соответствующий кабель надлежащего калибра:
- L1 и N к выводам выключателя электропитания
- PE к выводу заземления, помеченному как
Трехфазная модель
Двигатеь защищен от перегрузки автоматическим/ручным переключателем сброса. К панели необходимо
подключить соответствующий кабель надлежащего калибра:
- L1, L2, L3 к выводам выключателя электропитания
- N к нейтральному выводу, если таковой имеется.
- PE к выводу зазеления, помеченному как
5. Настройка
Отключите электропитание перед началом настройки оборудования.
Эксплуатация
Запуск и останов насосов определяется в зависимости от параметров настройки реле давления
a) Для установок, оснащенных шкафом управления Q-SMART, см. руководство по эксплуатации 001085042.
b) Для установок, оснащенных шкафом управления QXS20, QMS20, QMD20, см. нижеприведенные инструкции.
. Каждое реле
давления подключается к одному насосу, ри этом насос бу
дет изменяться согласно цикличной замене.
Перепад давлений равен разности между давлением запуска и давлением отключения. Задайте одинаковое
значение перепада давлений для обоих насосов.
Обычное значение P1s примерно равняется Pmax - 0,5 бр. Обычное значение перепада давлений (P1s-P1)
равняется 0,6 -1,0 бар.
Обычное значение P2s примерно равняется Pmax - 1,0 бар.

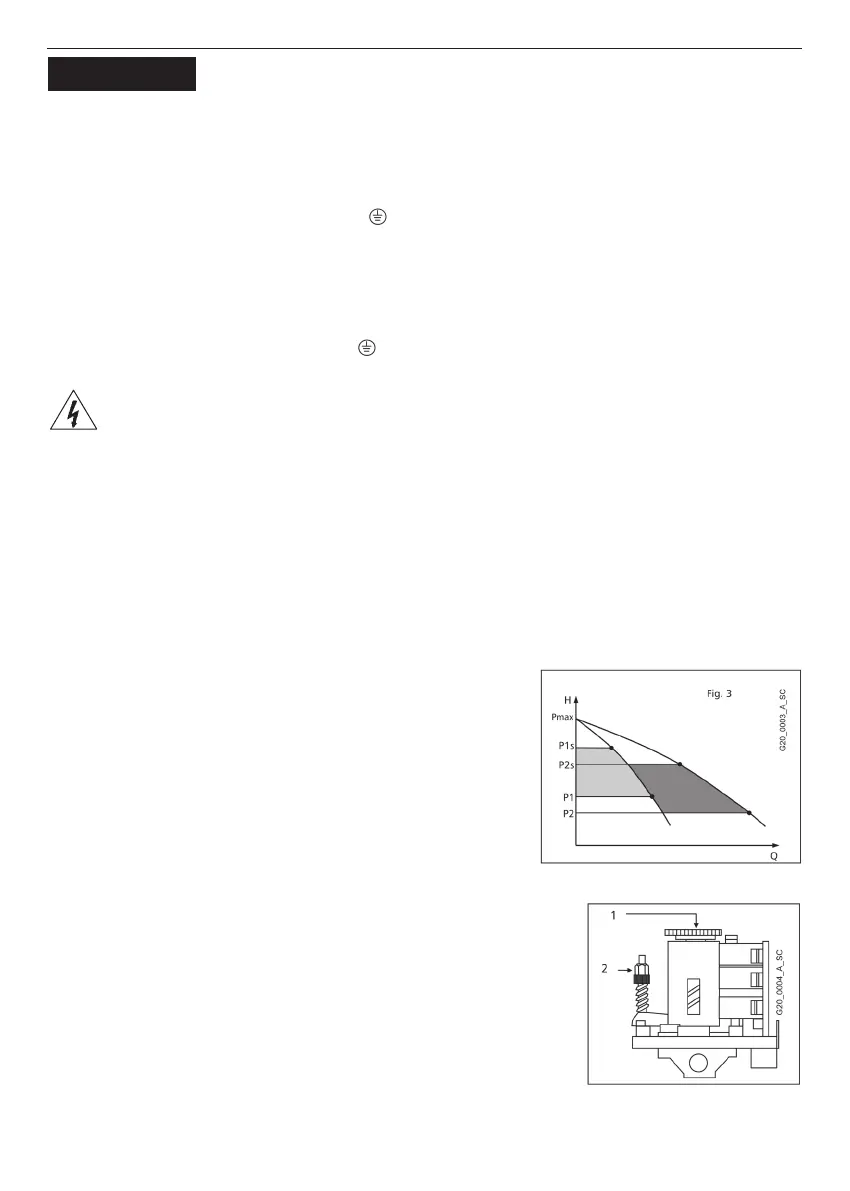

На рис.3 показан метод эксплуатации.
- Резервуар подает воду по требованию пользователя.
- Если давление упадет до значения Р1, вклюится первый насос.
- Если водопотребление возрастет, а да
вление упадет до значения
Р2, включится второй насос.
- Если водопотребление упадет, а давление вырастет до значения
Р2s, один из насосов выключится.
- Если водопотребление будет дальше уменьшаться,
насосзаполните резервуар и выключится при достижении
значения Р1s.
Реле давления
Реле давления настраиваются на заводе согласно значениям, зависящим
от типа насоса.
Параметры настройки указаны на табличке, прикрепленной к установке
или на электрической панели.Параметры настройки можноизменять
согласно состоянию гидравлики системы и давлению всасывания.
Отрегулируйте реле давления необходимым образом, чтобы изменить
параметры настройки:
- Давление отключения Ps
- Перепад давлений Ps-Р
Регулировка перепада давлени определяет давление запуска Р.
1 Давление отключения Ps
2 Перепад давлений Ps-Р
ПРЕДУПРЕЖДЕНИЕ
ru
