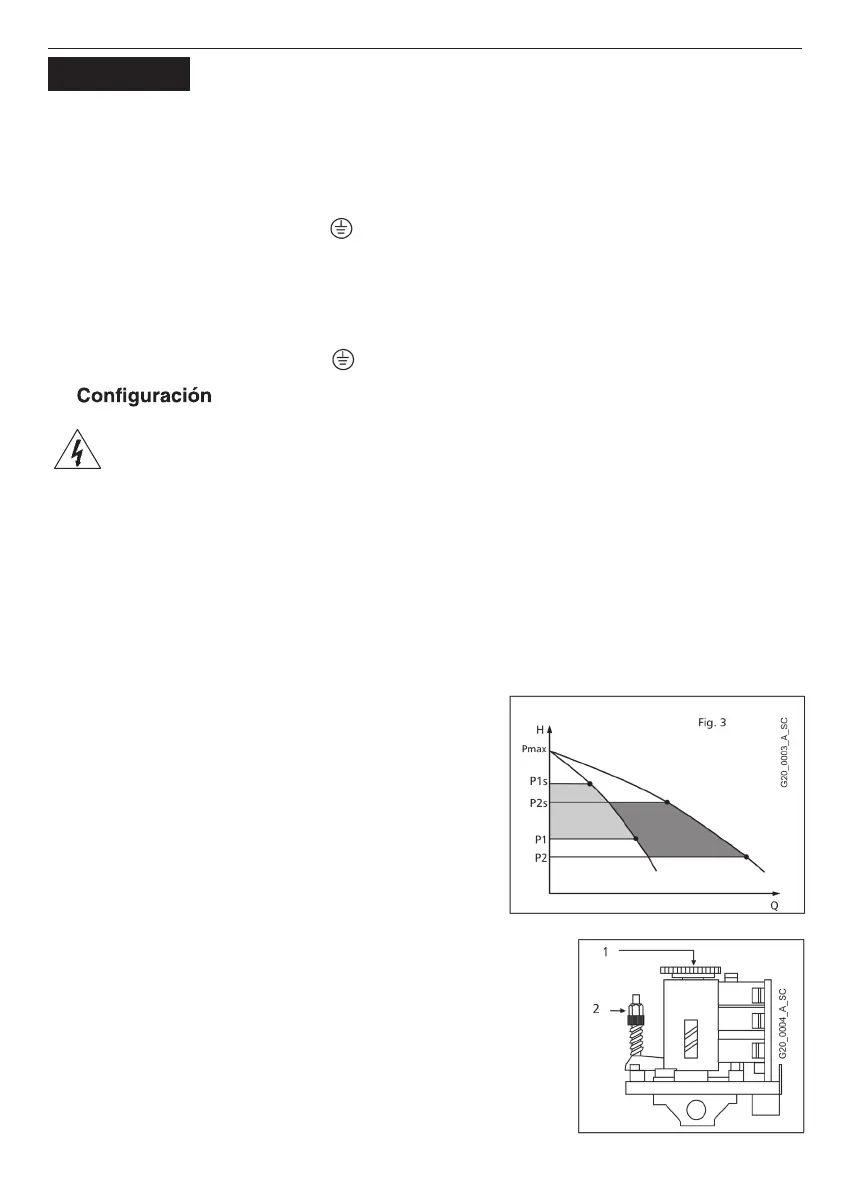

Lowara GMD20 - Configuración

No poner en marcha las bombas antes de haberlas llenado con líquido. Véase el
manual de instrucciones de las bombas. Para la puesta en marcha seguir el proce
-
dimiento de la sección 6.
Versión monofásica
El motor está protegido contra la sobrecarga mediante un motoprotector incorporado. Si los reglamentos
locales lo requieren, instalar una protección suplementaria. El cable de tipo y sección adecuados se
debe conectar al cuadro:
- L1 y N a los bornes del interruptor principal
- PE al borne de tierra con el símbolo
Versión trifásica
El motor está protegido contra la sobrecarga mediante un interruptor automático con rearme manual. El
cable de tipo y sección adecuados se debe conectar al cuadro:
- L1, L2, L3 a los bornes del interruptor principal
- N, al borne de neutro, si previsto.
- PE al borne de tierra con el símbolo
Antes de efectuar las regulaciones, desconectar la alimentación eléctrica.
Funcionamiento
La puesta en marcha y la parada de las bombas se determinan según las presiones programadas en los
a) para los grupos con cuadro Q-SMART véase el manual dedicado 001085042.
b) para los grupos con cuadros QXS20, QMS20 y QMD20 véanse las instrucciones que siguen.
presóstatos. Cada presóstato está conectado a una sola bomba, pero no siempre a la misma, a causa
del intercambio cíclico.
La presión diferencial es la diferencia entre la presión de puesta en marcha y la de parada; programar
una presión diferencial igual para las dos bombas.
El valor típico de P1s es aprox. Pmáx.-0,5 bares. El valor típico del diferencial (P1s-P1) es 0,6-1,0 bares.
El valor típico de P2s es aprox. Pmáx.-1,0 bares.
-BmHVSBSFQSFTFOUBFMNPEPEFGVODJPOBNJFOUP
- Al abrir un dispositivo se saca agua del depósito.
- Cuando la presión desciende hasta el valor P1, la primera
bomba se pone en marcha.
- Si el consumo aumenta y la presión desciende hasta el
valor P2, la segunda bomba se pone en marcha.
- Cuando el consumo disminuye y la presión sube hasta el
valor P2s, se deshabilita una bomba.
- Si el consumo sigue disminuyendo, la bomba carga el
depósito y se para en el valor P1s.
Presóstato
Los presóstatos se regulan en fábrica según una serie de valores que
dependen del tipo de bomba.
Los valores de calibrado se indican con una placa en el grupo o en el
cuadro.
hidráulicas de la instalación y la presión de aspiración.
1BSBNPEJmDBSMBDPOmHVSBDJÆOBDUVBSTPCSFMBTSFHVMBDJPOFTEFM
presóstato:
- Presión de stop Ps
44
es
ATENCIÓN
PELIGRO
RIESGO
DE ELECTROCUCIÓN
-PTWBMPSFTEFDPOmHVSBDJÆOTFQVFEFONPEJmDBSTFHËOMBTDPOEJDJPOFT
5.
