4. Instalação
Movimentar a unidade com meios adequados evitando choques, não utilizar as placas-guia do motor
para a elevação. Antes da instalação, WFSJmDBS que não tenha sofrido danos durante o transporte. Instalar
a unidade de pressurização num local bem ventilado deixando espaço TVmDJFOUF (0.5 m) nos lados e
à frente para a manutenção. Os reservatórios podem ser instalados por cima da unidade ou no chão.
$PMPDBSBVOJEBEFTPCSFVNBTVQFSGÁDJFmSNFFQMBOB
Tubagens
Os tubos ligados com a unidade devem ter dimensões adequadas (manter por quanto for possível o
diâmetro do colector). Para evitar solicitações, aconselha-se a montar juntas de dilatação e suportes ade
-
quados para os tubos. Pode-se utilizar uma extremidade qualquer do colector, fechando a não utilizada.
ATENÇÃO
O peso dos tubos e dos reservatórios aumenta quando estiverem cheios de água.
Antes do arranque, WFSJmDBS de ter fechado e apertado todas as conexões não utili -
zadas.
Protecção contra o funcionamento sem água
Os quadros eléctricos estão predispostos para a ligação com um nutuador, ou um conjunto de
três eléctrodos sonda (utilizáveis para reservatórios abertos) ou um pressóstato de mínima no lado da
aspiração (valor sugerido 0.2 - 0.4 bar).Ter como referência o esquema eléctrico do quadro para as
ligações. A activação da protecção pode ser atrasada agindo nas regulações do quadro. Quando forem
restauradas as condições de pressão mínima, as bombas são postas em funcionamento em automático.
A protecção não é activa no modo de comando Manual e no modo de comando através de selectores.
ATENÇÃO
As unidades são fornecidas com a protecção desactivada (valor de fábrica).
Protecção de máxima pressão (não prevista no quadro QXS20)
Um pressóstato na elevação e ligado com o quadro trifásico pode levantar a condição de pressão excessiva
e mandar parar as bombas, quer no modo automático quer no manual.
Escolha do reservatório
Para um funcionamento FmDJFOUF a unidade deve ser ligada a um reservatório de membrana. O volume
necessário pode ser distribuído por mais reservatórios.

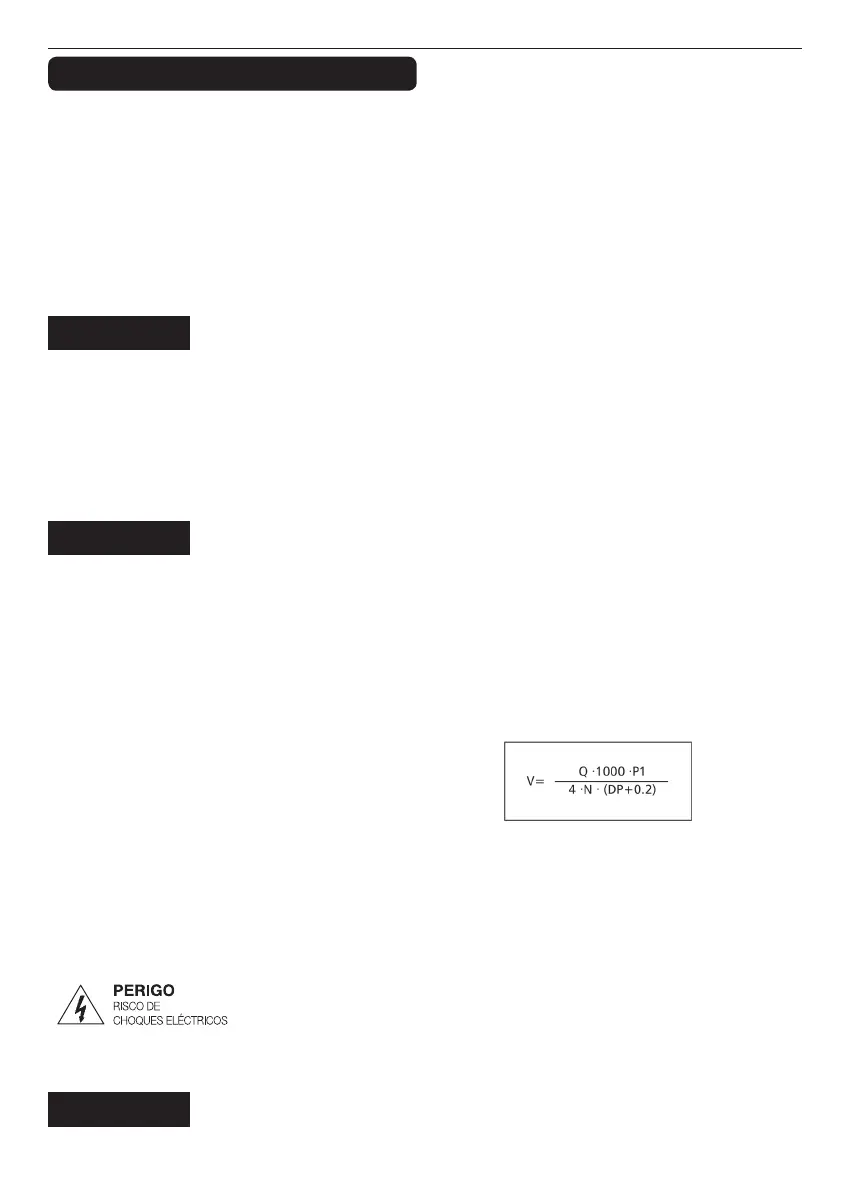

O volume melhor é calculado com a fórmula
V= Volume em litros
Q= Débito médio de uma bomba em m3/h
P1 = pressão de arranque em bar
DP = diferencial ( P1s-P1) em bar
N = número máximo de arranques por hora
Alimentador de ar
As unidades de pressurização com válvulas de retenção na aspiração estão predispostas para a
ligação do dispositivo alimentador de ar; a conexão para o tubo está prevista perto da válvula de re
-
tenção. Para alguns modelos de bombas verticais, é incluído um adaptador para ligar-se com o tampão
de descarga na base do corpo da bomba.
Ligações eléctricas
A ligação da alimentação eléctrica deve se realizada por um electricista
autorizado no respeito das normas locais.
Antes de realizar as ligações, desligar a alimentação eléctrica!
O esquema eléctrico e as etiquetas do quadro referem as informações
necessárias para a ligação e os valores necessários de alimentação.
ATENÇÃO
Não pôr em funcionamento as bombas antes de as ter enchidas de líquido. Consultar o
manual de instruções das bombas. Para o arranque, seguir o procedimento da secção 6.
52
