29

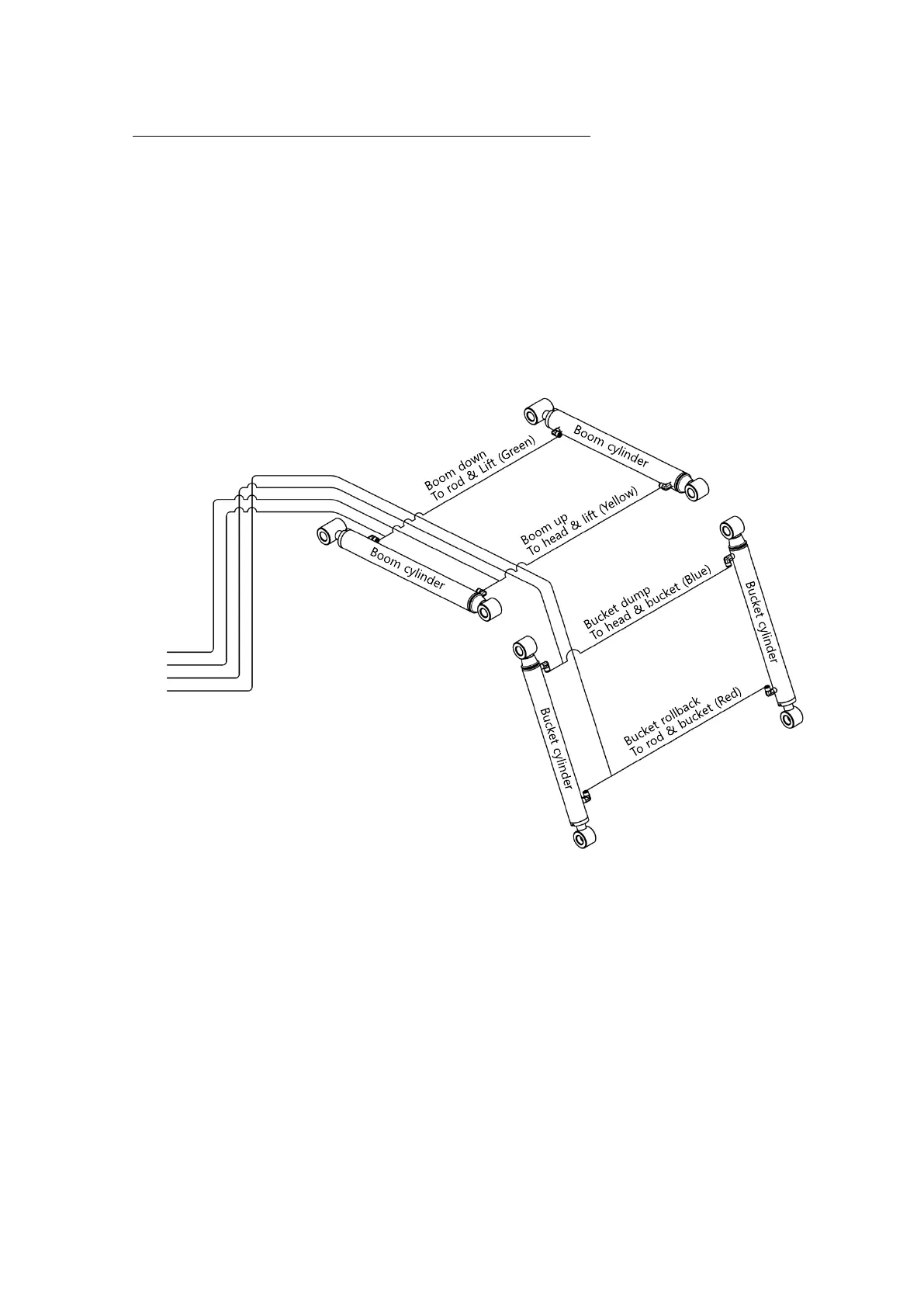

HYDRAULIC SYSTEM SCHEMATIC
Auxiliary hydraulic valve package
[Yellow] Boom head
[Green] Boom rod
[Blue] Bucket head
[Red] Bucket rod
Rod
Rod
Head
Head
Base
Base
Rod
Rod
