1. Støvudsug
2. Venstre sikkerhedsafbryder
3. Højre sikkerhedsafbryder
4. Betjeningshåndtag
5. Udløserarm
6. Børstedæksel
7. Motorventilation
8. Rotationsindikator
9. Spindellås
10. Savklinge
11. Klingeskærm
12. Klingekanal
13. Planindlæg
14. Skrue til planindlæg
15. Låsegreb til drejebord
16. Klikstoparm
17. Lås til smigvinkel
18. Geringsvinkelindikator
19. Skrue til geringsvinkelindikator
20. Geringsvinkelskala
21. Drejebord
22. Anslag
23. Monteringshul til montering på arbejdsbord
24. Knap til arbejdsemneunderstøtning
25. Arbejdsemneunderstøtning
26. Endestop på arbejdsemneunderstøtning
27. Tvingefod
28. Fast savplan
29. Drejeknap til tvinge
30. Tvinge
31. Bolt til smigvinkelstop
32. Låsemøtrik til smigvinkelstop
33. Støvpose
34. Udtræksstang
35. Udtrækslås
36. Drejeknap til tvingearm
37. Vingemøtrik til lille anslag
38. Anslagsbolt
39. Drejeknap til tvingebeslag
40. Smigmøtrik
41. Monteringshul til stabilisator
42. Bagerste bærehåndtag
43. Bagerste stabilisator
44. Tvingebeslagsgevind
45. Tvingemonteringsbeslag
46. Låsestift
47. Bærehåndtag
48. Skrue til bærehåndtag
49. On/Off aftrækkerkontakt
50. Klingemærkning
51. Klingeflange
52. Klingespændeskive
53. Klingebolt
54. Klingeretningsindikator
55. Klingepladeskrue
56. Klingeplade
57. Klingepladeskrue
58. Låsemøtrik til 0° smigjustering
59. Bolt til 0° smigjustering
60. Skrue til smigvinkelindikator
61. Smigvinkelindikator
62. Smigvinkelskala
63. Låsemøtrik til dybdejustering
64. Bolt til dybdejustering
65. Drejeknap til dybdejustering
66. Dybdejusteringsplade
67. Dybdestop
68. Unbrakonøgle til klinge

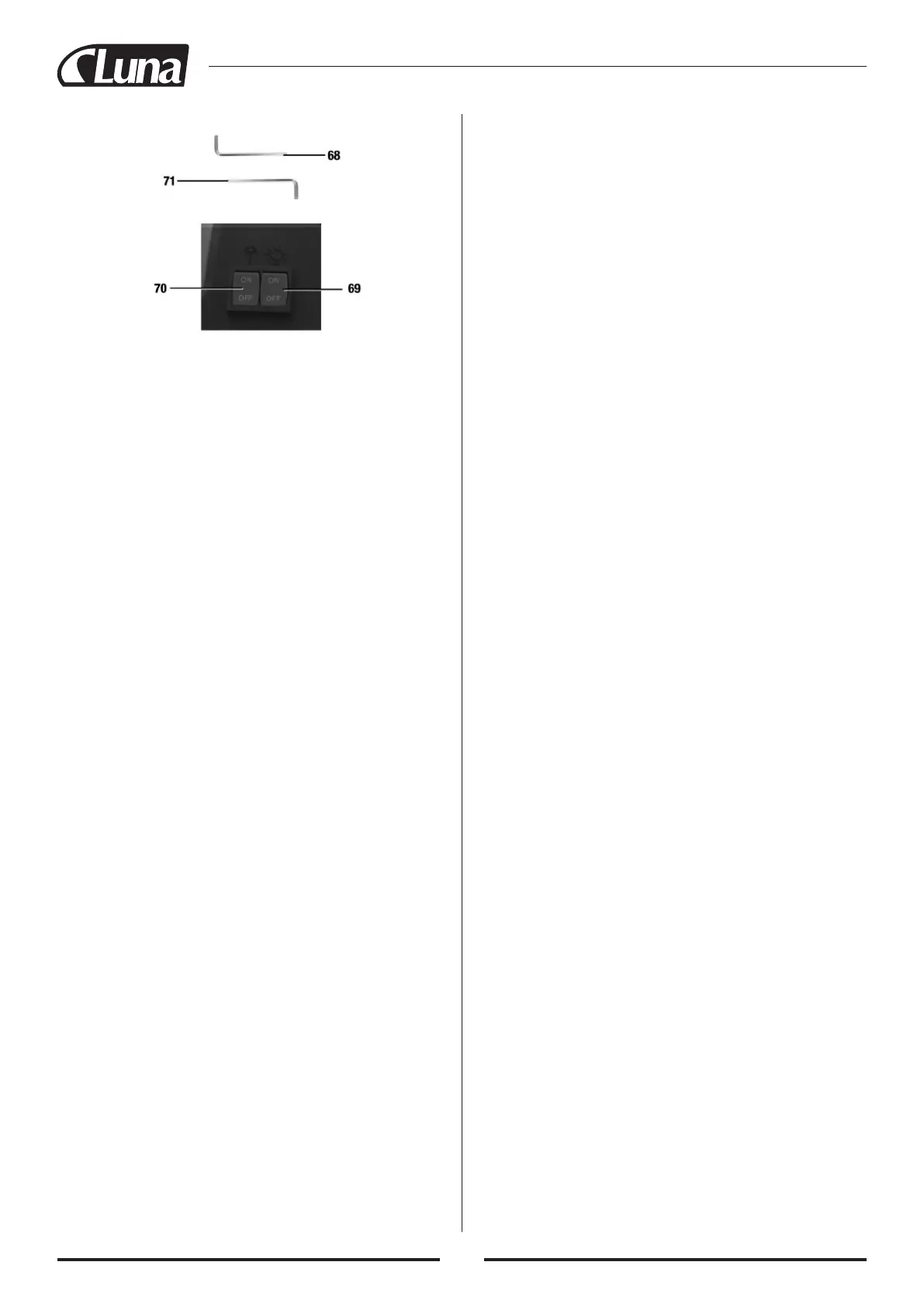

69. ON/OFF-afbryder til arbejdslys
70. ON/OFF-afbryder til laser
71. Unbrakonøgle til anslag
8. ANVENDELSESOMRÅDER
Transportabelt eller fastmonteret elværktøj med led-
ning til gennemskæring af træ eller andre materialer.
Ret vinkel, smig, gering og kombinationssnit (gering
+ smig). Den medfølgende klinge er egnet til naturtræ
samt kunstigt fremstillede komposittræmaterialer.
9. UDPAKNING AF VÆRKTØJET
• Værktøjet skal udpakkes og inspiceres omhygge-
ligt. Gør dig helt fortrolig med alle egenskaber og
funktioner.
• Tjek at alle værktøjets dele er leveret med og i god
stand. Mangler der dele eller er de beskadiget, skal
disse leveres eller udskiftes før værktøjet tages i
brug.
10. INDEN IBRUGTAGNING
ADVARSEL: Tjek at værktøjet ikke er tilsluttet
strømforsyningen inden tilbehør fastgøres eller udskif-
tes, eller inden der foretages justeringer.
10.1 Montering på arbejdsbord
VIGTIGT: Det anbefales at montere saven på et ar-
bejdsbord eller en plade. Saven kan benyttes uden at
være monteret på et bord eller en plade, men sikkerhe-
