1. Imuriliitäntä
2. Varmistin, vasen
3. Varmistin, oikea
4. Käyttökahva
5. Vapautusvipu
6. Hiiliharjakotelon kansi
7. Moottorin ilmanottoaukot
8. Pyörimissuunta
9. Karalukko
10. Sahanterä
11. Liikkuva teränsuojus
12. Terärako
13. Reunalevy
14. Reunalevyn ruuvi
15. Kulmasahauspöydän lukitsin
16. Rajoitinvipu
17. Viistekulman lukitsin
18. Viistekulman osoitin
19. Viistekulman osoittimen ruuvi
20. Viistekulmamittari
21. Kulmasahauspöytä
22. Suojus
23. 19 Kiinnitysreikä
24. Työkappaletuen kiristimet
25. Työkappaletuki
26. Työkappaletuen rajoittimet
27. Puristimen pohjalevy
28. Kiinteä pöytä
29. Puristimen säädin
30. Puristin
31. Viistekulman rajoituspultti
32. Viistekulman rajoituslukkomutteri
33. Purupussi
34. Liukutanko
35. Liukutangon lukitus
36. Puristinvarren säädin
37. Vasteen pieni siipimutteri
38. Vastepultti
39. Puristimen kiinnityksen säädin
40. Viistemutteri
41. Vakauttajan kiinnitysreikä
42. Taaempi kantokahva
43. Takaosan vakautin
44. Puristimen kiinnityskierre
45. Puristimen kiinnitys
46. Lukkotappi
47. Kantokahva
48. Kantokahvan ruuvi
49. Virtakytkin
50. Terän etiketti
51. Terän laippalevy
52. Terän aluslevy
53. Teräpultti
54. Terän pyörimissuunta
55. Teräpaneelin ruuvi
56. Teräpaneeli
57. Teräpaneelin ruuvi
58. 0°-viisteen lukitusmutteri
59. 0°-viisteen säätöpultti
60. Viistekulman asteruuvi
61. Viistekulman osoitin
62. Viistekulmamittari
63. Syvyydensäädön lukitusmutteri
64. Syvyydensäätöpultti
65. Syvyydensäädin
66. Syvyydensäätölevy
67. Syvyydenrajoitin
68. Terän kuusiokoloavain

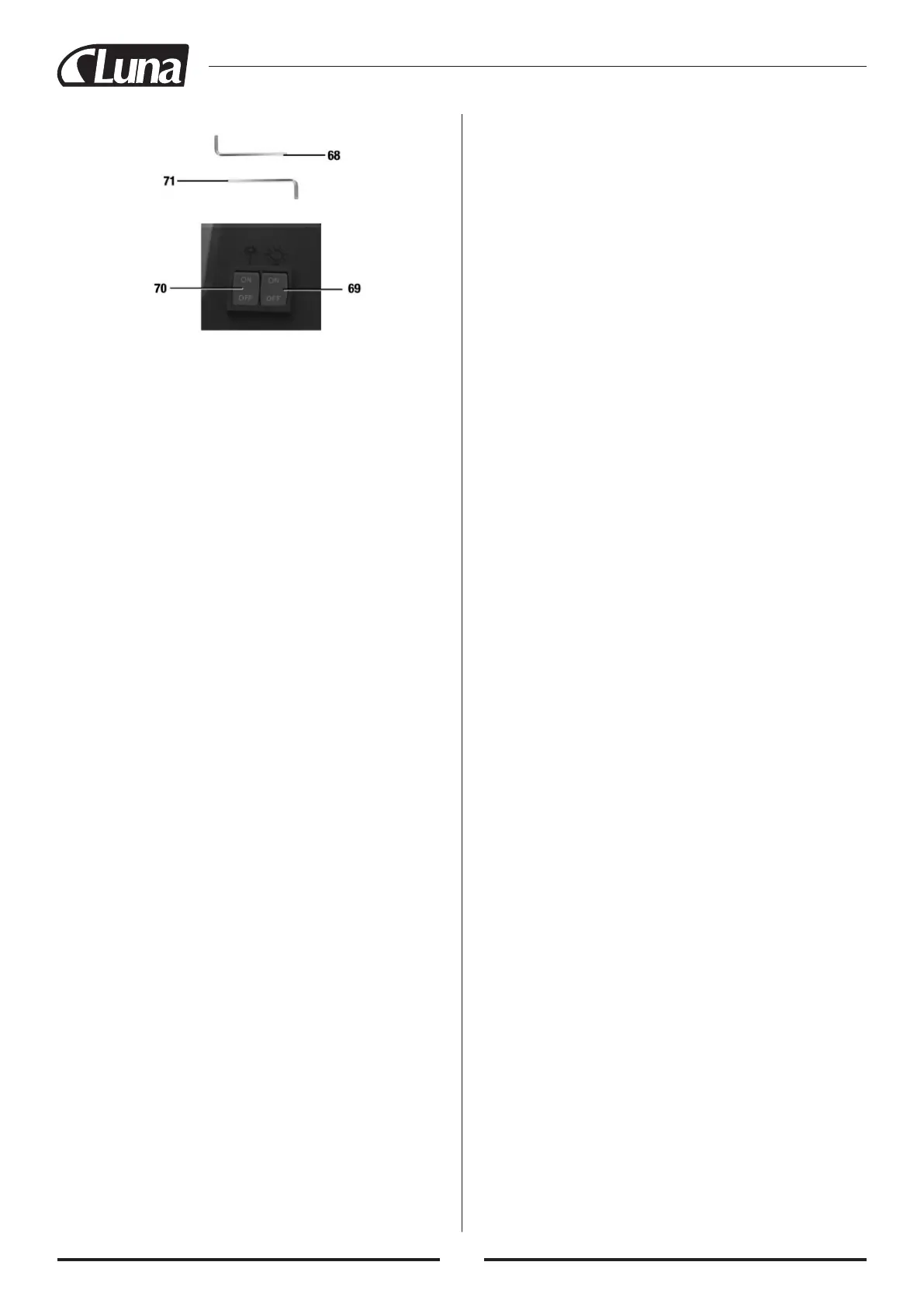

69. Työvalon virtakytkin
70. Laserin virtakytkin
71. Vasteen kuusiokoloavain
8. KÄYTTÖTARKOITUS
Verkkovirralla toimiva siirrettävä tai työtasoon kiinni-
tettävä sähkötyökalukone puun ja muiden materiaalien
katkaisuun sahaamalla. Koneella voi sahata suoraan,
kallistettuna, kulmaan käännettynä tai sekä kallis-
tettuna että kulmaan käännettynä. Koneen mukana
toimitettu sahanterä soveltuu luonnonpuun ja proses-
soitujen puuseosmateriaalien sahaamiseen.
9. PAKKAUKSESTA PURKAMINEN
• Pura kone varovasti pakkauksesta ja tarkasta se. Tu-
tustu huolellisesti sen ominaisuuksiin ja toimintoihin.
• Varmista, että kaikki osat ovat mukana ja hyvässä
kunnossa. Mikäli jokin osa puuttuu tai on vaurioi-
tunut, (uusi) osa on hankittava, ennen kuin konetta
yritetään käyttää.
10. ENNEN KÄYTTÄMISTÄ
VAROITUS: Varmista, että kone on irti virtalähteestä,
ennen kuin asennat tai vaihdat sen tarvikkeita tai teet
mitään säätöjä.
10.1 Asentaminen työtasoon
TÄRKEÄÄ: Suosittelemme sahan asentamista työta-
soon tai levyyn. Vaikka sahaa voi käyttää työtasoon tai
