35
Työvalon LED-lamppu sytytetään ja sammutetaan
työvalon virtakytkimellä (69). Se antaa lisävaloa
sahausalueelle.
HUOM! Lasersädettä ja työvaloa voi käyttää yhtä ai-
kaa ja ne toimivat sahan virtakytkimen (49) asennosta
riippumatta.
11.3 Sahaaminen
Yhdistelmäkulmasaha mahdollistaa kulma- ja viis-
tesahauksen tekemisen yhtä aikaa. Sen avulla voi-
daan valmistaa esimerkiksi taulunkehyksiä, listoja,
laatikoita viistetyin reunoin sekä kattotuolin osia.
Tee aina koesahaus ylimääräiseen materiaaliin en-
nen varsinaisen työkappaleen sahaamista.
1. Vedä vapautusvivusta (5) ja nosta sahayksikkö ko-
konaan ylös.
2. Avaa kulmasahauspöydän lukitsin (15).
3. Käännä kulmasahauspöytää (21), kunnes kulma-
osoitin (18) on oikeassa kohdassa kulmamittaria (20).
4. Kiristä kulmasahauspöydän lukitsin.
VAROITUS: Muista kiristää kulmasahauspöydän
lukitsin ennen sahaamista. Muutoin pöytä voi siirtyä
sahauksen aikana, jolloin seurauksena voi olla vakava
henkilövahinko.
5. Avaa viistekulman lukitsin (17) ja siirrä sahayk-
sikköä vasemmalle sopivaan viistekulmaan (0–45°)
viistekulman osoittimen (61) mukaan. Kiristä viiste-
kulman lukitsin.
6. Sijoita työkappale tasaisesti pöydälle niin, että sen
yksi reuna on tiiviisti kiinni vasteessa (22). Mikäli
levy on kiero, sijoita sen kupera puoli kiinni vaste-
eseen. Jos kovera puoli on kiinni vasteessa, levy voi
murtua ja saada terän juuttumaan.
7. Pitkän puutavaran katkaisussa puun toinen pää on
tuettava työkappaletuilla (25), rullatelineellä tai työta-
solla, joka on pöydän kanssa samassa tasossa.
8. Kiinnitä työkappale puristimen pohjalevyllä (27)
aina, kun se on mahdollista. Korkeutta säädetään pu-
ristimen säätimellä (29).
HUOM! Puristin voidaan asentaa myös sahan toiselle
puolelle puristimen kiinnityskohdan (45) avulla, jollo-
in kiinnityksen säädin (39) siirretään puristimen kiin-
nityskierteeseen (44) toisella puolella.
9. Varmista, että kaikki on kohdallaan tekemällä tuleva
sahausliike ’tyhjänä’ ennen koneen käynnistämistä.
10. Pidä käyttökahvasta (4) tukevasti, paina varmist-
inta (2 tai 3) ja paina virtakytkin (49) pohjaan. Odota,
että terä saavuttaa täyden nopeuden.
11. Paina vapautusvipua (5) ja vie terä hitaasti työkap-
paleeseen ja sen läpi.
12. Vapauta virtakytkin ja anna terän pyörimisliikkeen
pysähtyä kokonaan, ennen kuin nostat terän pois työ-
kappaleesta. Odota, että terä pysähtyy, ennen kuin otat
työkappaleen pois.
12. TARVIKKEET
GMC:n jälleenmyyjältä saat tarvikkeita ja kulutuso-
sia sahaasi: teriä, lisäpuristimia ja erilaisia suojaimia.
13. KUNNOSSAPITO
VAROITUS: Irrota kone aina virtalähteestä ennen
minkään tarkastus-, kunnossapito- tai puhdistustoimen
aloittamista.
13.1 Viistekulman säätäminen
• Tarkista kulma
1. Käännä viistekulman lukitsinta (17) vastapäivään ja
nosta sahayksikkö kokonaan ylös, kun viistekulman
osoitin (61) on viistekulmamittarin (62) kohdassa 0°.
Kiristä viistekulman lukitsin.
2. Laske sahayksikkö alas niin, että terä painuu palja-
ana reunalevyn (13) terärakoon (12). Lukitse asento
lukkotapilla (46).
3. Tarkasta, että sahayksikkö on pystysuorassa ja viis-
tekulman osoitin edelleen kohdassa 0°.
4. Aseta pöydälle suorakulma niin, että sen lyhyt sivu
on kulmasahauspöytää (21) vasten ja toinen lyhyt sivu
terää vasten (varo terän hampaita) – ks. kuva A.

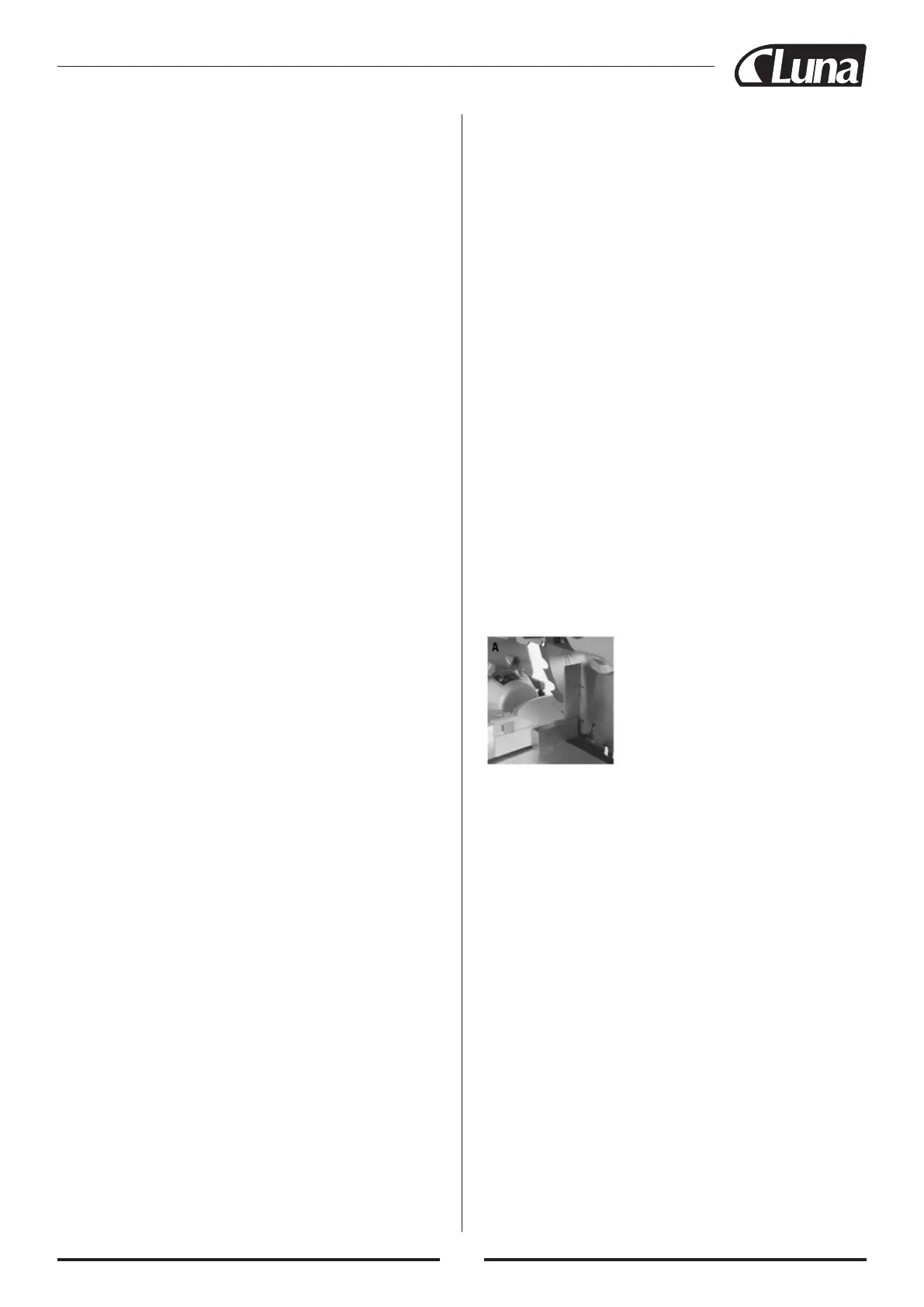

Kuva A
HUOM! Jos terä ei ole suorassa kulmassa (90°) kul-
masahauspöytään nähden, sitä on säädettävä.
• 0°-kulman säätäminen
1. Säädä sahayksikön asento tarkasti 0°-kohtaan
0°-viisteen säätöpultin (59) ja 0°-viisteen lukitusmut-
terin (58) avulla.
2. Käännä viistekulman lukitsinta (17) vastapäivään
aseta viistekulmaksi 45°, kiristä viistekulman lukitsin.
3. Kierrä viisteen lukitusmutteria 0°-viisteen säätöpul-
tissa korkeammalle ja hienosäädä pulttia (säätöliikkeen
tulee olla hyvin pieni).
4. Käännä viistekulman lukitsinta (17) vastapäivään
ja aseta viistekulma 0°-asentoon, kiristä viistekulman
lukitsin.
5. Tarkasta 90°-asetus uudelleen suorakulman ja terän
suhteen.
6. Toista edellä olevia kohtia 2–4, kunnes kulma on
90°.
7. Kiristä viistekulman lukitsin.
8. Viistekulman osoitinta (61) voi säätää vähän av-
aamalla ensin viistekulman osoittimen ruuvia (60) ja
