24
toetub tihedalt vastu tagatuge (22). Kui materjal on
kaardus, aseta tagatoe vastu materjali kumer külg. Kui
sa paned nõgusa külje vastu tuge, siis materjal võib
murduda ja saeketta kinni kiiluda.
7. Pika materjali saagimisel toeta tooriku otsad toorik-
utugedele (25), rulltugedele või sae pöörlauaga samas
tasapinnas olevale tööpinnale.
8. Võimaluse korral kinnita toorik alati klambriga.
Klambri kõrgust saab reguleerida klambri nupuga (29).
MÄRKUS: Klambrit saab kinnitada ka sae teisel kül-
jel olevasse kinnitusavasse (45).
Selleks keera klambri kinnituspolt (39) teisel pool ole-
vasse keermestatud avasse (44).
9. Enne sae sisselülitamist vii saagimisliigutused läbi
mittetöötava saega, et olla kindel probleemide puudu-
mises.
10. Hoia kindlalt juhtimiskäepidemest (4), vajuta alla
turvanupp (2 või 3) ja seejärel lülitinupp.
(49). Oota kuni saeketas saavutab täiskiiruse.
11. Vajuta vabastuskangile (5) ja langeta saeketas aeg-
laselt läbi tooriku.
12. Enne saekletta ülestõstmist vabasta lülitinupp ja
oota kuni saag peatub. Enne tooriku eemaldamist oota
kuni saeketas enam ei pöörle.
12. TARVIKUD
• Oma GMC edasimüüjalt saad sa osta saetarvikuid,
sealhulgas saekettad, täiendavad toorikuklambrid ja
isikukaitsevahendid.
13. HOOLDUS
HOIATUS: Enne sae ülevaatust, hooldust või puhas-
tamist lahuta saag ALATI elektrivõrgust.
13.1 Kaldenurga korrigeerimine
• kontrollimisnurk
1. Pööra kaldenurga fiksaatorit (17) vastupäeva ja pö-
öra lõikepea vertikaalseks, kasutades selleks osutit (61)
ja skaalat (62). Keera kaldenurga fiksaator kinni.
2. Langeta lõikepea kuni saeketas läheb keskplaadi
(13) kanalisse (12) ja lukusta sellesse asendisse fiksaa-
tortihvtiga (46).
3. Kontrolli üle, kas lõikepea on vertikaalne ja kalde-
nurga osuti näitab 0°.

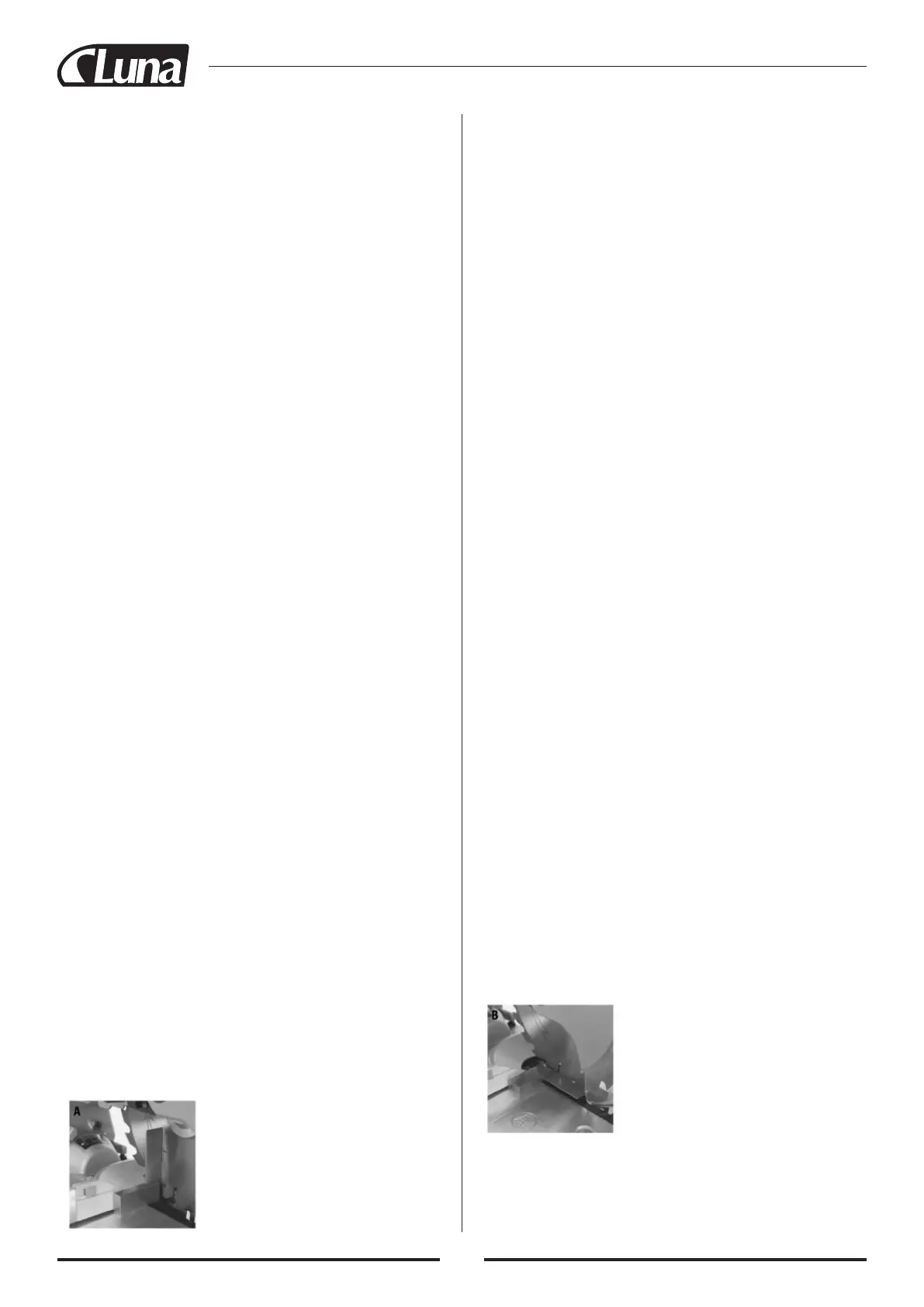

4. Aseta nurgiku üks haar sae pöördlauale (21) ja teine
haar vastu saeketast, seejuures saehambaid vältides –
vt joonist A.
Joonist A
MÄRKUS: Kui saeketas ei ole pöördlaua suhtes täp-
selt täisnurga all (90°), on vaja reguleerida.
• 0° kalde reguleerimine
1. Kasuta 0° kalde reguleerimise polti (59) ja 0° kalde
reguleerimise stoppermutrit (58), et lõikepea põhia-
send oleks täpselt 0°.
2. Keera kaldenurga fiksaator (17) vastupäeva lahti,
kalluta lõikepea 45° alla ja keera fiksaator uuesti kin-
ni.
3. Vabasta 0°-kalde reguleerimise mutter ja reguleeri
poldi asendit (reguleerida tuleks vähehaaval).
4. Keera kaldenurga fiksaator (17) vastupäeva lahti,
kalluta lõikepea 0° alla ja keera fiksaator uuesti kinni.
5. Kontrolli nurgiku abil uuesti saeketta asendit pöörd-
laua suhtes.
6. Korda eespool kirjeldatud samme 2–4 kuni 90° nurk
on täpselt saavutatud.
7. Keera kaldenurga fiksaator kinni.
8. Veidi on võimalik reguleerida ka kaldenurga osuti
(61) asendit.
Selleks vabasta osuti kinnituskruvi (61) ja nihuta osu-
tit nii, et see näitab täpselt 0°, kui saeketas on pöörd-
laua suhtes täisnurga all – joonis A.
MÄRKUS: 45° kaldenurga korrigeerimiseks kasu-
ta kaldenurga piiraja stoppermutrit (32), kaldenurga
piiraja polti (31) ning 45° nurgikut ja vii läbi eespool
kirjeldatud tegevused.
13.2 90° pöördlauanurga korrigeerimine
Korrigeerimiseks saab muuta tagatoe (22) asendit.
1. Keera pöördlaua fiksaatornupp (15) lahti ja tõsta
klõpsfiksaatori kang (16) üles.
2. Hoides kinni juhtimiskäepidemest (4) pööra pö-
ördlaud 0° asendisse, kasutades selleks osutit (18) ja
skaalat (20).
3. Kui pöördlaud on soovitud nurga all, keera pöörd-
laua fiksaatornupp kinni.
4. Langeta lõikepea kuni saeketas läheb keskplaadi
(13) kanalisse (12) ja lukusta sellesse asendisse lukus-
tustihvtiga (46).
5. Kontrolli nurgiku abil, kas tagatoe (22) ja saeketta
(10) vaheline nurk on 90° – vt joonist B.
Joonist B
6. Vabasta tagatoe kuuskantvõtmega (71) tagatoe neli
kinnituspolti ja reguleeri tagatugi nurgikut kasutades
saeketta suhtes täpselt täisnurga alla.
7. Keera tagatoe neli polti uuesti kinni.
