92
2. Opuścić głowicę tak, aby odsłonięta część piły
znalazła się w kanale (12) wkładki ochronnej (13) i
zablokować w tej pozycji, korzystając z kołka zatr-
zaskowego (46).
3. Ponownie sprawdzić czy głowica pilarki jest w pio-
nie i czy wskaźnik kąta przechyłu nadal wskazuje 0°.
4. Przyłożyć jedno ramię kątownika warsztatowego do
powierzchni stołu obrotowego (21), a drugie ramię do
piły tarczowej (pomiędzy zębami) – patrz ilustracja A.

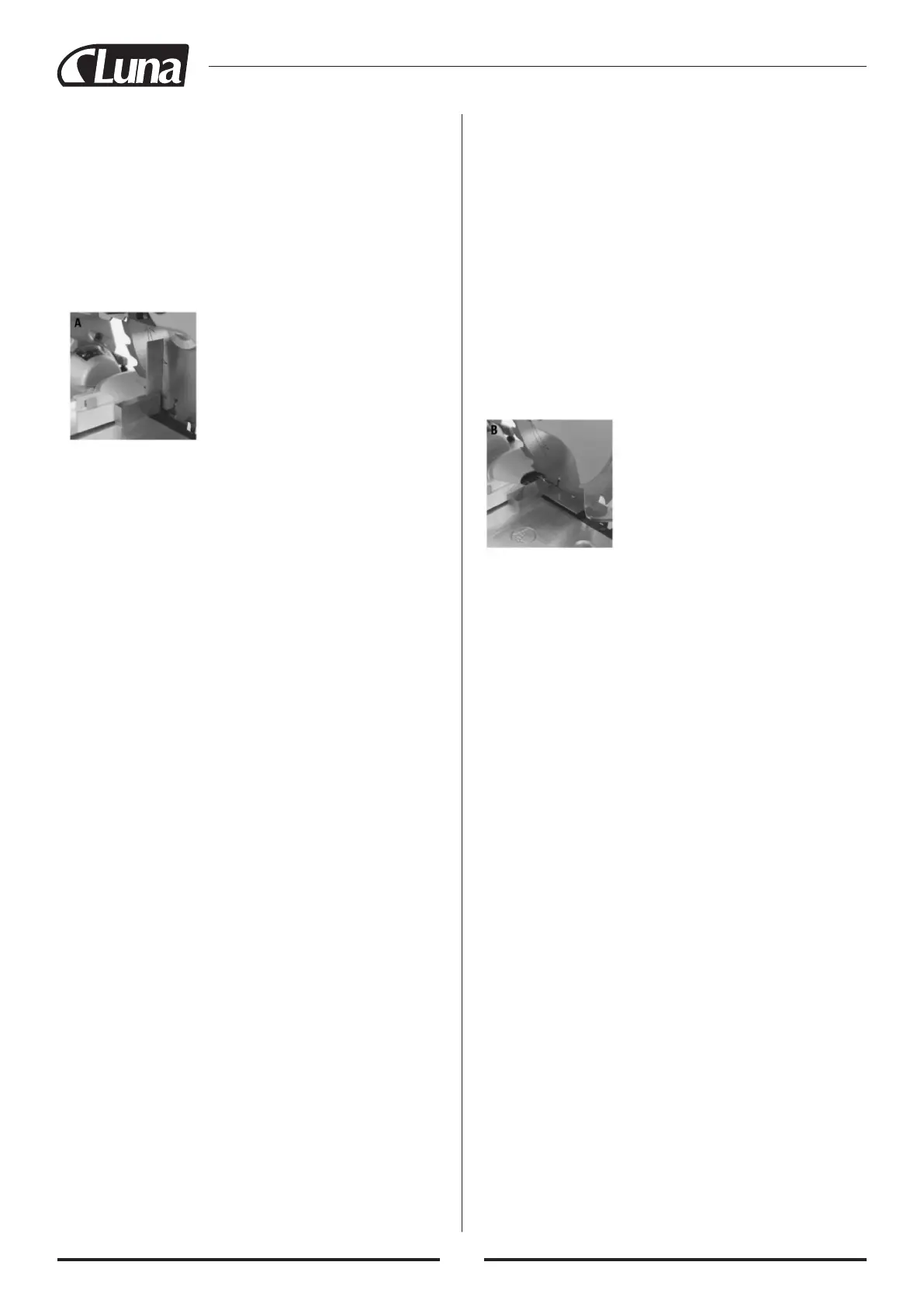

Ilustracja A
UWAGA: Jeśli płaszczyzna piły nie jest prostopadła
(90°) do płaszczyzny stołu, konieczne jest prze-
prowadzenie regulacji.
• Regulacja ustawienia kąta 0°
1. Dokładne ustawienie pozycji podstawowej głowicy
pilarki na 0° wykonuje się przy użyciu śruby regulacji
kąta przechyłu 0° (59) i jej nakrętki ustalającej (58).
2. Poluzować blokadę kąta przechyłu piły (17), pr-
zechylić głowicę pilarki na wartość kąta 45° i zacisnąć
blokadę.
3. Pokręcić nakrętkę ustalającą na śrubie regulacji kąta
przechyłu 0°, tak by przesunęła się do góry, i lekko
pokręcić śrubę. (regulacja winna być bardzo mała)
4. Poluzować blokadę kąta przechyłu piły (17), us-
tawić głowicę pilarki w pozycji podstawowej, tzn. 0°,
i zacisnąć blokadę.
5. Skontrolować ponownie prostopadłość piły przy
użyciu kątownika.
6. Powtórzyć opisane powyżej kroki 2–4, aż do uzys-
kania pełnej prostopadłości.
7. Zacisnąć blokadę kąta przechyłu piły.
8. Można teraz dokonać niewielkiej korekty ustawie-
nia wskaźnika kąta przechyłu piły (61) przez polu-
zowanie wkrętu (60) i skorygowanie pozycji wskaź-
nika, tak by wskazywał 0° przy prostopadłej pozycji
piły, ustawionej przy użyciu kątownika 90°. (ilustracja
A)
UWAGA: Regulację pozycji krańcowej 45° prze-
prowadza się przy użyciu nakrętki (32) ogranicznika
kąta przechyłu piły (31), korzystając z kątownika
warsztatowego 45°, w analogiczny, opisany powyżej,
sposób.
13.2 Regulacja prostopadłości cięcia poprzecznego
Podstawowa regulacja prostopadłości cięcia poprzecz-
nego polega na skorygowaniu pozycji przykładni (22) .
1. Poluzować gałkę blokady stołu obrotowego (15)
przez obrócenie w lewo i uniesienie dźwigni zatrzasku
blokady (16).
2. Obrócić stół (21) za pomocą rękojeści roboczej (4)
do położenia 0°, korzystając ze wskaźnika kąta obrotu
stołu (18) i podziałki kątowej (20).
3. Zablokować ustawienie przez dokręcenie gałki blo-
kady obrotu stołu.
4. Opuścić głowicę tak, aby odsłonięta część piły
znalazła się w kanale (12) wkładki ochronnej (13),
i zablokować w tej pozycji korzystając z kołka zatr-
zaskowego (46).
5. Korzystając z kątownika 90° skontrolować prosto-
padłość wzajemną przykładni (22) i piły tarczowej (10)
– patrz ilustracja B.
Ilustracja B
6. Wyregulować pozycję przykładni, po poluzowaniu
4 śrub (38) przy użyciu klucza imbusowego (71), tak
aby kątownik wykazywał dokładną prostopadłość pr-
zykładni względem piły.
7. Dokręcić wszystkie 4 śruby mocujące przykładnię.
8. Zwolnić kołek zatrzaskowy i pozwolić by głowica
pilarki powróciła do swego górnego położenia.
13.3 Wymiana wkładki ochronnej
WAŻNE: Jeśli wkładka ochronna (13) ulegnie zniszc-
zeniu lub zużyciu, należy ją wymienić, aby zapewnić
bezpieczne działanie narzędzia. Aby wymienić wkład-
kę ochronną:
1. Jeśli dla wyjęcia wkładki ochronnej zajdzie ko-
nieczność zdemontowania przykładni (22), należy
wykręcić 4 śruby mocujące (38) za pomocą klucza
sześciokątnego (71) i wyjąć przykładnię.
2. Odkręcić śruby mocujące (14) wkładki ochronnej i
wyjąć wkładkę.
3. Oczyścić kanał roboczy (12) i założyć nową wkład-
kę ochronną. Wkręcić na miejsca śruby mocujące
płytkę.
4. Jeśli przykładnia była zdemontowana, należy
założyć ją z powrotem i zamocować w prawidłowej
pozycji przy użyciu śrub (38). Przed ostatecznym do-
ciągnięciem wkrętów należy, korzystając z kątownika
90°, wyregulować kąt prostopadłości cięcia poprzecz-
nego w sposób opisany we wcześniejszym rozdziale.
13.4 Kontrola ogólna
• Regularnie sprawdzać dokręcenie wszystkich śrub
mocujących.
• Przed każdym użyciem pilarki sprawdzić kabel za-
