Lynx 2000 Forest Fox Syncro - Ohjauslaitteet; Suksien Harituksen Säätö

53
KÄYTTÖOHJEKIRJA
OHJAUSLAITTEET
Suksien tehtävänä on mm. ohjata kelkkaa, tasoittaa kulkua
kuoppaisessa maastossa ja kannattaa keulaa pehmeässä
lumessa.
SUKSIEN HARITUKSEN SÄÄTÖ (Toe-out)
Tarkista ohjauslaitteiden välykset. Haritus mitataan n. 500 mm
matkalta, kts. kuva. Harituksen tulee olla noin 3  8 mm.
Aurauksen säätämiseksi raidetankoa pidennetään tai lyhennetään
· raidetankoa kiertämällä (vasen- ja oikeakätiset ohjausnivelet)
HUOM!
· Varmista raidetankojen lukitukset.
· Ohjausnivelten kiinnitykset varmistetaan Bilock-muttereilla ja
Loctite 242-lukitteella.
· Kiristä olkatapin ja kääntövarren välinen liitos uudelleen 50
km:n ajon jälkeen ja seuraavaksi 250 km:n huollon yhteydessä.
Kiristystiukkuus 4550 Nm.
· Vältä kääntövarren ja olkatapin liitoksen toistuvaa avaamista.

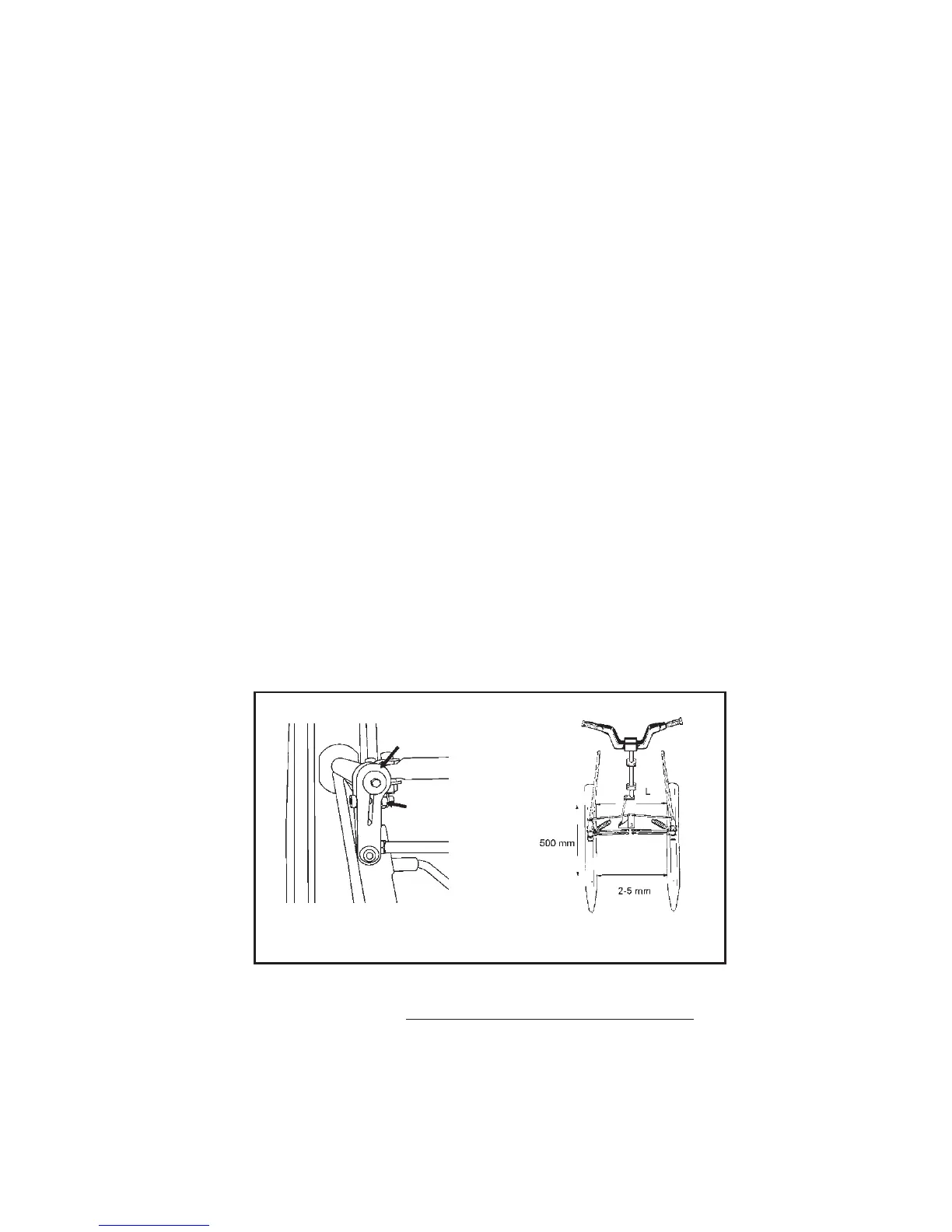

Aurauksen mittaus
Kääntövarsi
Kiinnitysmutterit
