Manuel d'exploitation de Macurco GD-xx
REV – 2.0.0 [34-2900-0027-6 ] 13 | La page

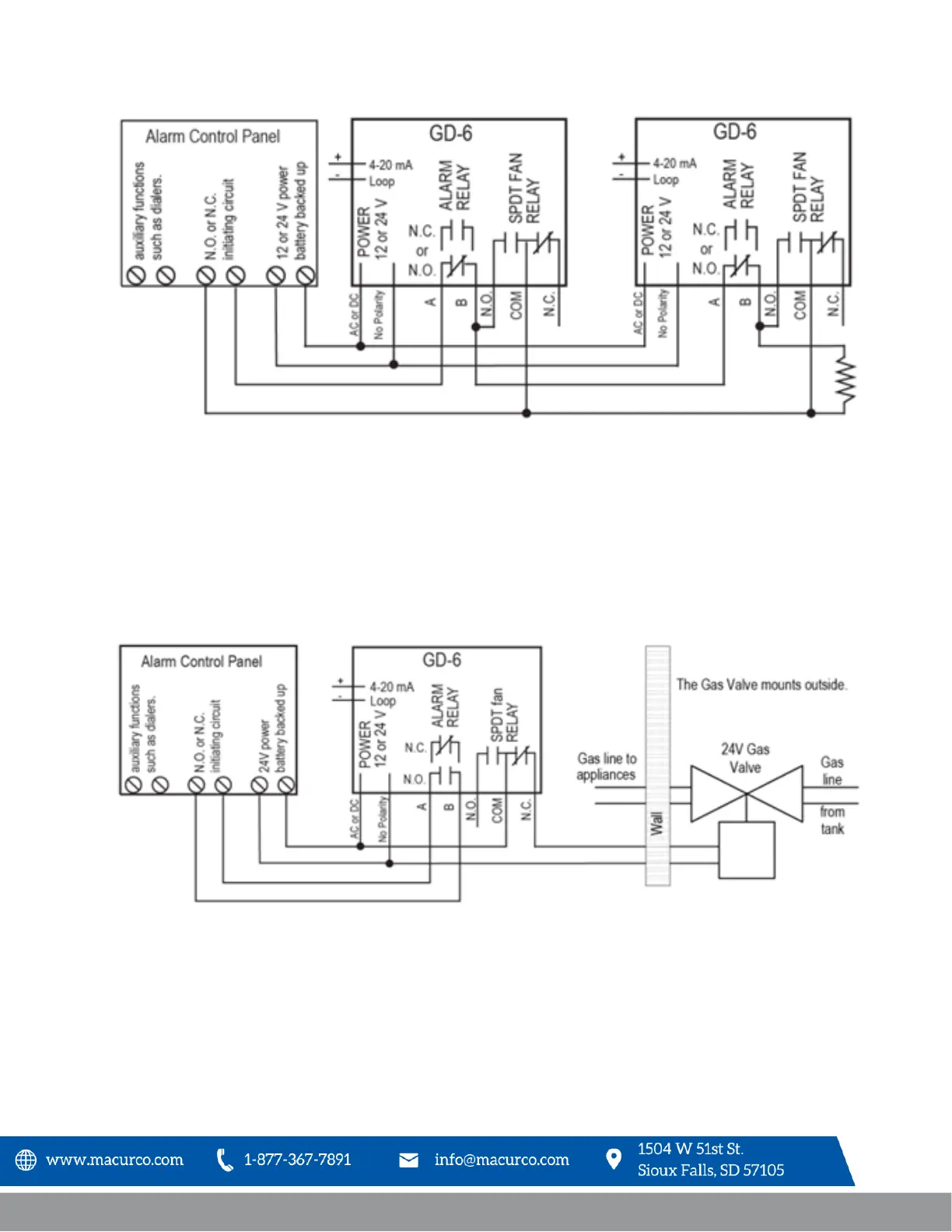

Figure 3-7 – Panneau d'alarme alternatif de la série 6
Dans cette application (ci-dessus), le ventilateur ou le relais primaire est utilisé comme relais d'alarme de bas niveau.
L'alarme ou le relais secondaire est utilisé comme relais de surveillance une fois utilisé dans la configuration
normalement fermée. Le GD-6 surveille toutes les fonctions critiques de l'unité grâce à des diagnostics logiciels qui
testent et vérifient continuellement ses opérations. Si un problème est détecté, l'unité passera à un mode de
sécurité intégrée / d'erreur ou à une condition de problème. En ce mode d'erreur, les relais Fan* et Alarm seront
activés en indiquant la condition de problème au panneau et l'écran GD-6 clignotera l'erreur. *Voir l'option de
réglage du ventilateur de problème.
Figure 3-8 – Câblage du panneau d'alarme et de la vanne d'arrêt de la série 6
