25

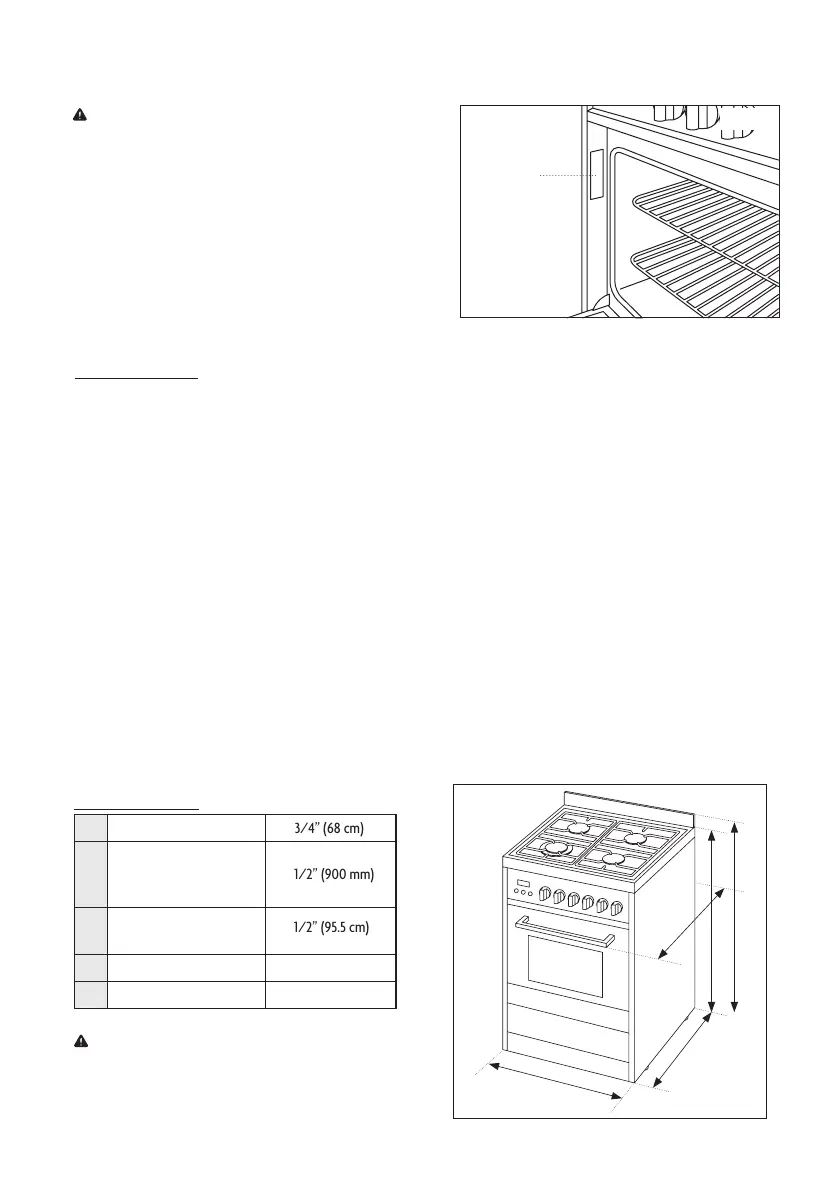

REQUISITOS DE UBICACIÓN
IMPORTANTE: Cumpla con la totalidad de códigos
Figura 3
Figura 4
Placa de
clasificación
y ordenanzas vigentes. NO obstruya el flujo de combustión y
el aire de ventilación.
Es responsabilidad del instalador cumplir con las
separaciones de instalación especificadas en la placa de
clasificación del modelo/serie. La placa de clasificación del
modelo/serie está ubicada en el lado izquierdo del marco del
horno. Abra la puerta del horno para ver la etiqueta. Los
elementos adicionales y las etiquetas de clasificación de
rango de potencia se pueden encontrar en el panel posterior
de la estufa.
Información general
• Las instalaciones empotradas deben suministrar el cerramiento completo de los lados y de parte posterior
de la estufa.
• NO selle la estufa a los lados de los gabinetes.
• Usar las dimensiones de abertura de los gabinetes que se muestran en la página 26.
• Las dimensiones dadas son las separaciones libres mínimas.
• Todas las aberturas en la pared o piso donde la estufa se va a instalar deben ser selladas.
• El soporte antivuelco debe ser instalado al piso. Consulte la sección «Cómo instalar el soporte antivuelco» en la
página 30.
• Se requiere suministro eléctrico conectado a tierra. Consulte la sección «Requisitos eléctricos» en la página
27.
• Debe haber una conexión adecuada al suministro de gas. Consulte la sección «Requisitos del suministro de
gas» en la página 28.
• Póngase en contacto con un instalador calificado de revestimiento de piso para verificar que el
revestimiento puede resistir al menos 200 °F.
• Si la estufa se instala sobre alfombra, utilice una almohadilla aislante o contrachapado de 1/4 debajo de la
estufa�
Dimensiones del producto
a
b
d
e
c
a
Profundidad con la manija
26-3/4” (68 cm)
b
Altura de la superficie de
cocción nivel las patas de
nivelación atornilladas
35-1/2” (900 mm)
c
Altura total con patas
niveladoras atornilladas
35-1/2” (95�5 cm)
d
Ancho 23-5/8” (600 mm)
e
Profundidad
23-5/8” (600 mm)
NOTA: La estufa puede ser elevada aproximadamente
1” (2,5 cm) ajustando las patas de nivelación. El frente de
la puerta y del cajón se pueden extender más allá
dependiendo del estilo.
