32
CÓMO CONECTAR LA LÍNEA DE GAS
ADVERTENCIA: Peligro de explosión
• Use una línea de suministro de gas nueva aprobada por CSA International.
• Instale una válvula de cierre.
• Apriete firmemente todas las conexiones de gas.
• Si está conectado a gas PL, haga que un técnico calificado se asegure de que la presión de gas no exceda
una columna de agua de 14” (36 cm).
• Ejemplos de un técnico calificado incluyen: personal licenciado de servicio de sistema de calefacción,
personal autorizado de la compañía de gas y personal autorizado para dar servicio.
• No seguir estas instrucciones puede resultar en muerte, explosión o incendio.

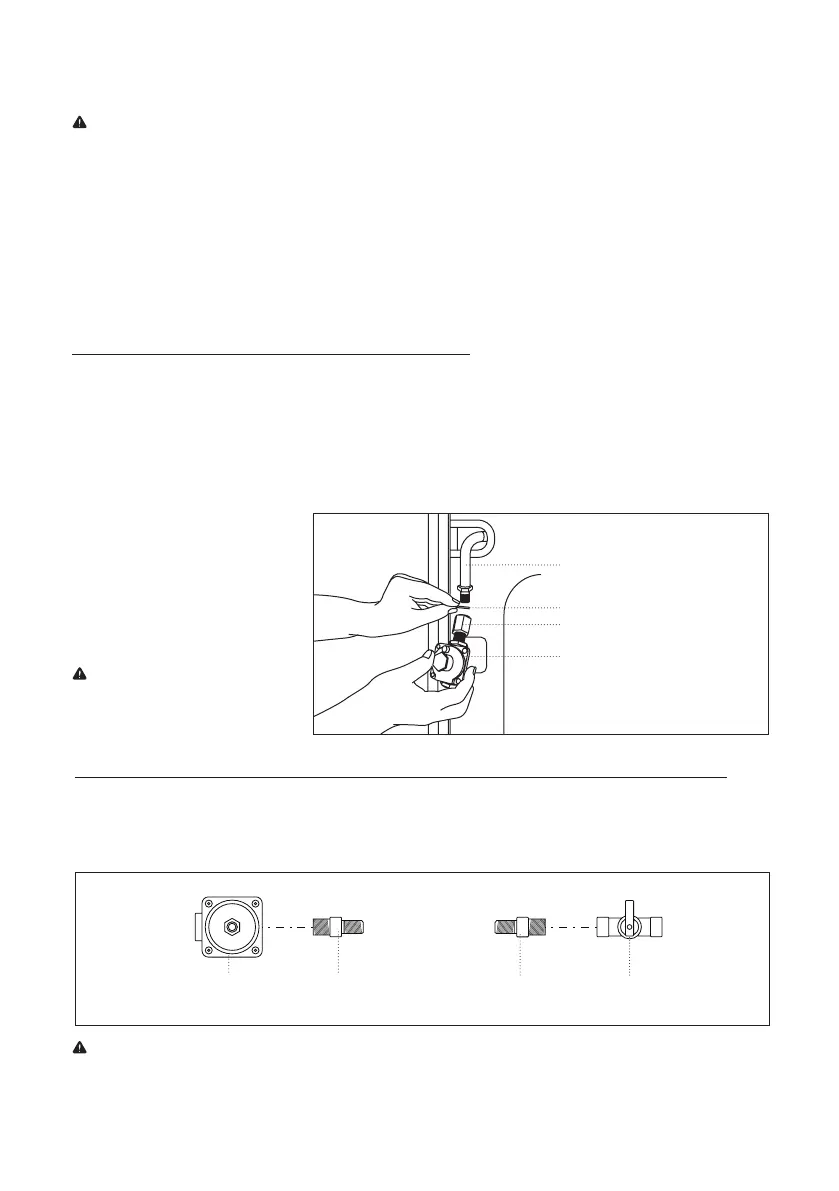

Cómo instalar una conexión flexible típica (Consulte la Figura 12).
1� Aplique un compuesto de unión de tubería hecho para usarse con GN (gas natural) en todas las conexiones
-------de rosca macho del adaptador.
2� Inserte el adaptador en el tomacorriente del regulador de presión de gas, y luego apriételo usando dos
llaves ajustables de 10”.
Asegúrese de que la flecha de flujo en el regulador esté apuntando hacia la tubería de entrada de gas de la
estufa.
Figura 12
3� Instale la arandela en el
terminal de rosca hembra del
adaptador, y luego conecte el
adaptador a la tubería de
entrada de gas de la estufa,
empleando una conexión de
compresión y apretando.
NOTA: La arandela debe ser usada
para crear un sello a prueba de fugas.
Línea de gas de la estufa
Arandela (suministrada)
Adaptador (suministrado)
Regulador de presión de gas
(suministrado)
Figura 13
Cómo conectar una línea de gas del regulador de presión de gas al suministro de gas (Consulte la Figura 13).
1� Aplique compuesto de unión de tuberías hecho para usarse con GN (gas natural) a las roscas cónicas (NPT)
-------de los dos adaptadores suministrados con el juego de la línea de gas�
2� Fije un adaptador al regulador de presión de gas y otro a la válvula de cierre de gas y aprieta ambos.
Regulador de presión
(suministrado)
Adaptador
(suministrado)
Válvula de cierre
de gas
Adaptador
(suministrado)
NOTA: NO gire el regulador de presión de gas.
