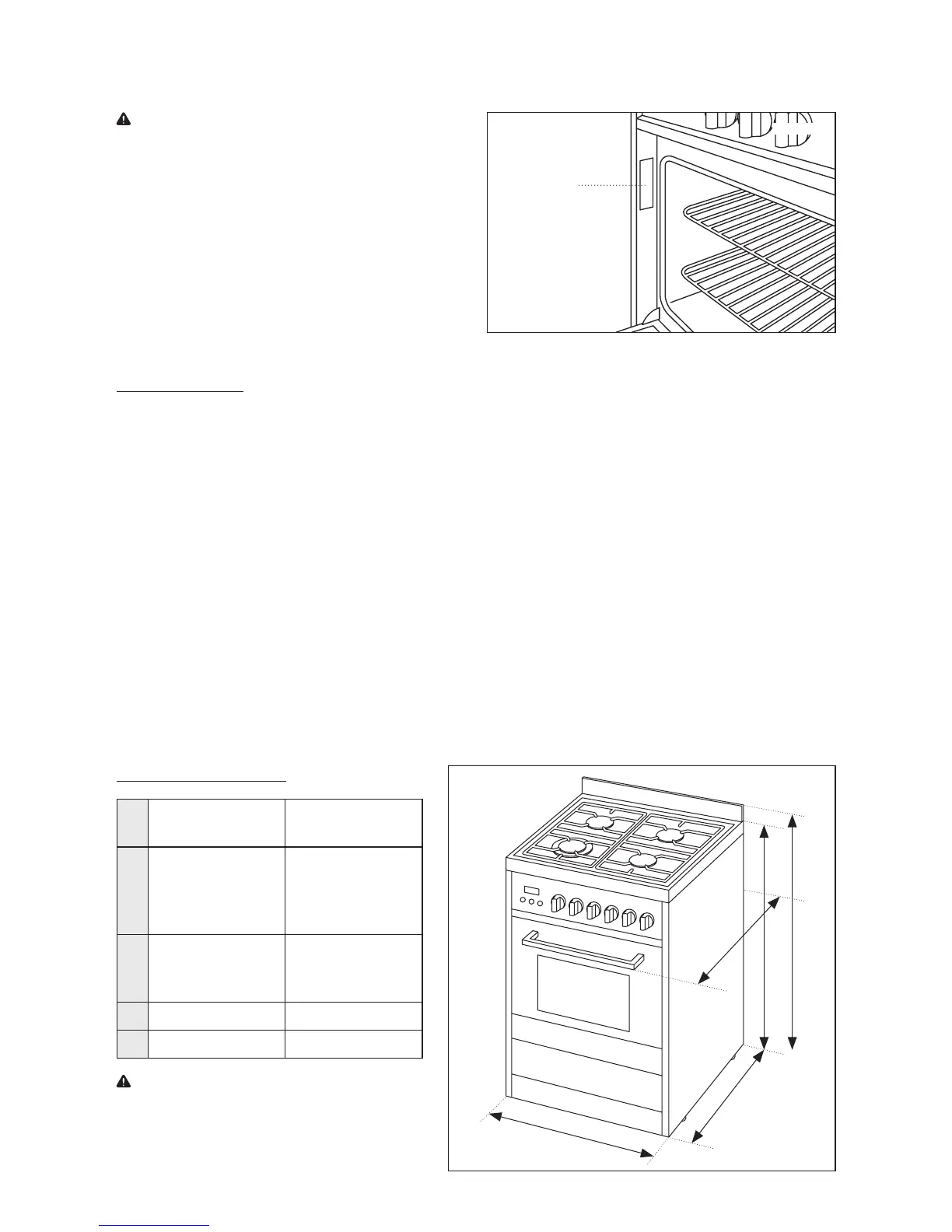

REQUERIMIENTOS LOCALES
IMPORTANTE: Cumpla con todos los códigos y
las ordenanzas aplicables. NO obstruya el flujo de
combustión y el aire de ventilación.
Es responsabilidad del instalador cumplir con los espacios
de instalación especificados en la placa de clasificación
del modelo/serial. La placa de clasificación del modelo/
serial está ubicada en el lado izquierdo de la estructura
del horno. Abra la puerta del horno para ver la etiqueta.
Los elementos adicionales y las etiquetas de clasificación
de rango de potencia se pueden encontrar en el panel
posterior de la estufa.
Figura 3
Figura 4
Placa de
clasificación
Información general
• Las instalaciones empotradas deben suministrar anexos completos de los lados y parte posterior de la estufa.
• NO selle la estufa a los lados de los gabinetes.
• Las dimensiones de abertura de los gabinetes que se muestran en la página 25 deben ser usadas.
• Las dimensiones dadas son los espacios mínimos.
• Todas las aberturas en la pared o piso donde la estufa se va a instalar deben ser selladas.
• El soporte antivuelco debe ser instalado al piso. Consulte la sección «Cómo instalar el soporte antivuelco» en
la página 29.
• Se requiere suministro eléctrico conectado a tierra. Consulte la sección «Requisitos eléctricos» en la página 26.
• Debe haber una conexión adecuada al suministro de gas. Consulte la sección «Requisitos del suministro de
gas» en la página 27.
• Póngase en contacto con un instalador calificado para verificar que el revestimiento de piso pueda soportar al
menos 200°F.
• Si la estufa se instala sobre alfombra utilice una almohadilla aislante o contrachapado de 1/4 debajo de la estufa.
Dimensiones del producto
a
b
d
e
c
a
Profundidad con la
manija
26-3/4” (68 cm)
b
Altura de la superficie
de cocción con las
patas de nivelación
atornilladas a ella.
35-1/2” (90 cm)
c
Altura total con las
patas de nivelación
atornilladas a ella.
37-3/5” (95,5 cm)
d Ancho 23-2/5” (60 cm)
e Profundidad 25” (63.5 cm)
NOTA: La estufa puede ser elevada
aproximadamente 1” (2,5 cm) ajustando las patas
de nivelación. El frente de la puerta y del cajón
se pueden extender más allá dependiendo del
estilo.
