38
Figura 20
1. Retire la cubierta plástica de la tapa del regulador de gas.
2. Gire la tapa del contador del regulador de presión de gas en el sentido de las agujas del reloj con una llave de
5/8” para retirarla.
NOTA: NO quite el resorte que está debajo de la tapa.
3. Quite el pasador de retenedor que está actualmente posicionado para usar con gas natural.
4. Voltee el pasado de retenedor y reinstale en la tapa del regulador. Ahora está en posición para uso con gas PL.
5. Atornille el tapa del regulador de nuevo en el regulador y reajuste el regulador al niple y al niple de unión flare.
Cómo convertir el regulador de presión de gas (gas natural a gas PL)
Quemador de tres
anillos 5 Orificios
Quemador auxiliar,
quemador semirrápido,
quemador rápido:
1 Orificio cada uno
Orificios

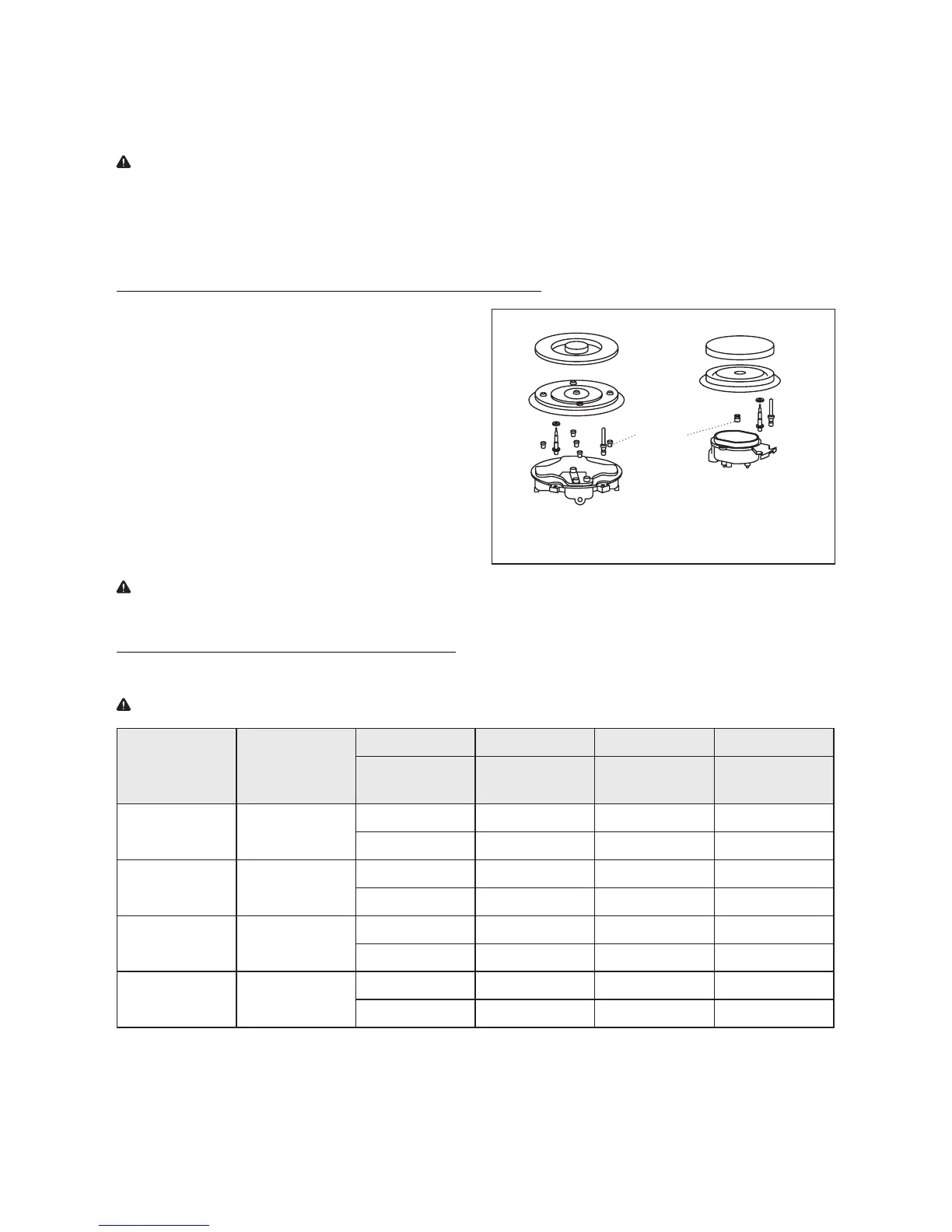

1. Quite las parrillas de los quemadores, las tapas de
los quemadores y los cabezales de los quemadores.
2. Usando una llave de tuerca de 7 mm, retire los
orificios de los quemadores.
3. Instale los orificios adecuados en reemplazo de los
que fueron retirados.
4. Reinstale las bases de los quemadores, los
cabezales y las parrillas superiores. Asegúrese
de que las tapas de los quemadores estén
correctamente asentadas en los cabezales de los
quemadores.
NOTA: El quemador triple sólo tiene dos inyectores, un inyector instalado en el centro y otro instalado debajo de
la tapa. Para tener acceso al segundo inyector, retire los dos tornillos y la tapa.
Tabla de características de quemador de 24” y orificio
Consulte el cuadro siguiente para la colocación correcta de la espita del orificio de gas.
IMPORTANTE: Guarde los orificios que sean retirados del aparato para futuro uso
Quemador Posición
Orificio Gas Presión Índice
Diámetro (mm) Tipo
[i.w.c] (pies de
columna de agua)
[BTU/h]
Auxiliar Frontal D
0,9 GN 4” 5000
0,58 PL (Propano) 10” 5000
Semirrápido: Posterior I
1,17 GN 4” 6859
0,75 PL (Propano) 10” 6859
Triple Frontal I
0,93 + 1,82 GN 4” 17357
1,14 + 0,56 PL (Propano) 10” 15000
Rápido Posterior D
1,6 GN 4” 6859
1,03 PL (Propano) 10” 6859
