35

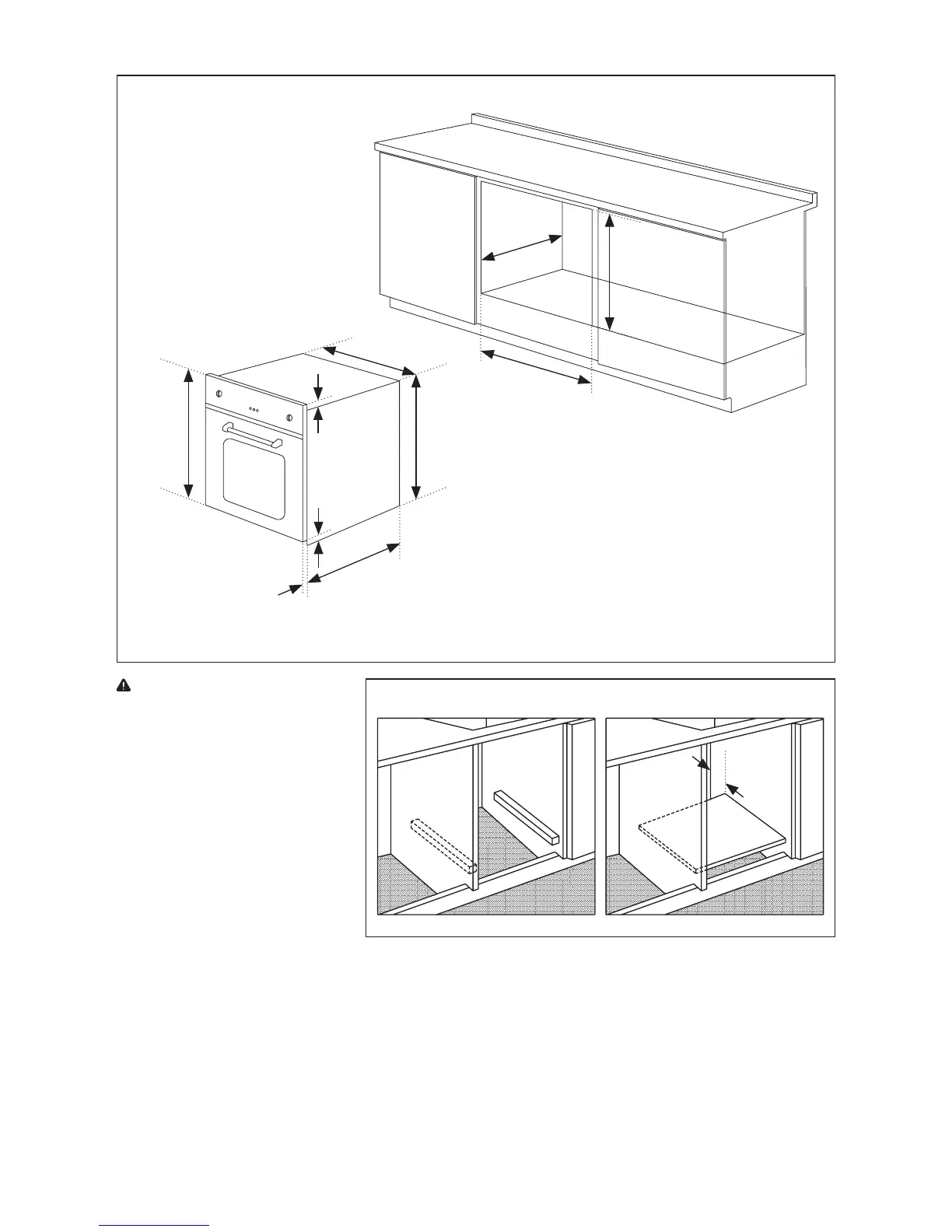

Figura 3
22,5”
(570 mm)
22,0”
(558 mm)
22,5" - 23,0”
(575 mm - 585 mm)
13,0”
(589 mm)
13,0” (589 mm)
13,0”
(589 mm)
13,0” (589 mm)
1,0”
(24 mm)
0,4”
(10 mm)
0,4” (10 mm)
IMPORTANTE: La instalación debe
realizarse en cumplimiento con la
declaración de consumo� Con el objeto
de asegurar que haya una ventilación
adecuada, el panel posterior del
gabinete debe ser removido� Instalar
el horno de manera que el mismo
descanse en dos tiras de madera es
preferible� Si el horno descansa en una
superficie plana, continua, debe haber
una abertura de al menos 1 ¾” x 22” (45
x 560 mm)� (Consulte la Figura 4)�
Figura 4
1,8”
(45 mm)
• Los paneles de los gabinetes adyacentes deben estar hechos de un material resistente al calor� En particular,
los gabinetes con un exterior enchapado deben ser ensamblados con pegamentos que puedan soportar
temperaturas de hasta 212°F�
• En cumplimiento a los estándares de seguridad actuales, el contacto con las partes eléctricas del horno no
debe ser posible una vez que el horno se haya instalado�
• Todas las partes, que aseguren el funcionamiento seguro del aparato, deben ser removibles sólo con la
ayuda de una herramienta�
• Para fijar el horno al gabinete, abra la puerta del horno y fíjelo insertando los 4 tornillos de madera en los 4
orificios localizados en el perímetro del marco�
Instalación debajo de la encimera
