Manitou MRT-X 2150 Privilege Plus ST3A S2 Operator's Manual

648970 IT-EN-NO (18/06/2018) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 / MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
3-18
IT
EN
NO

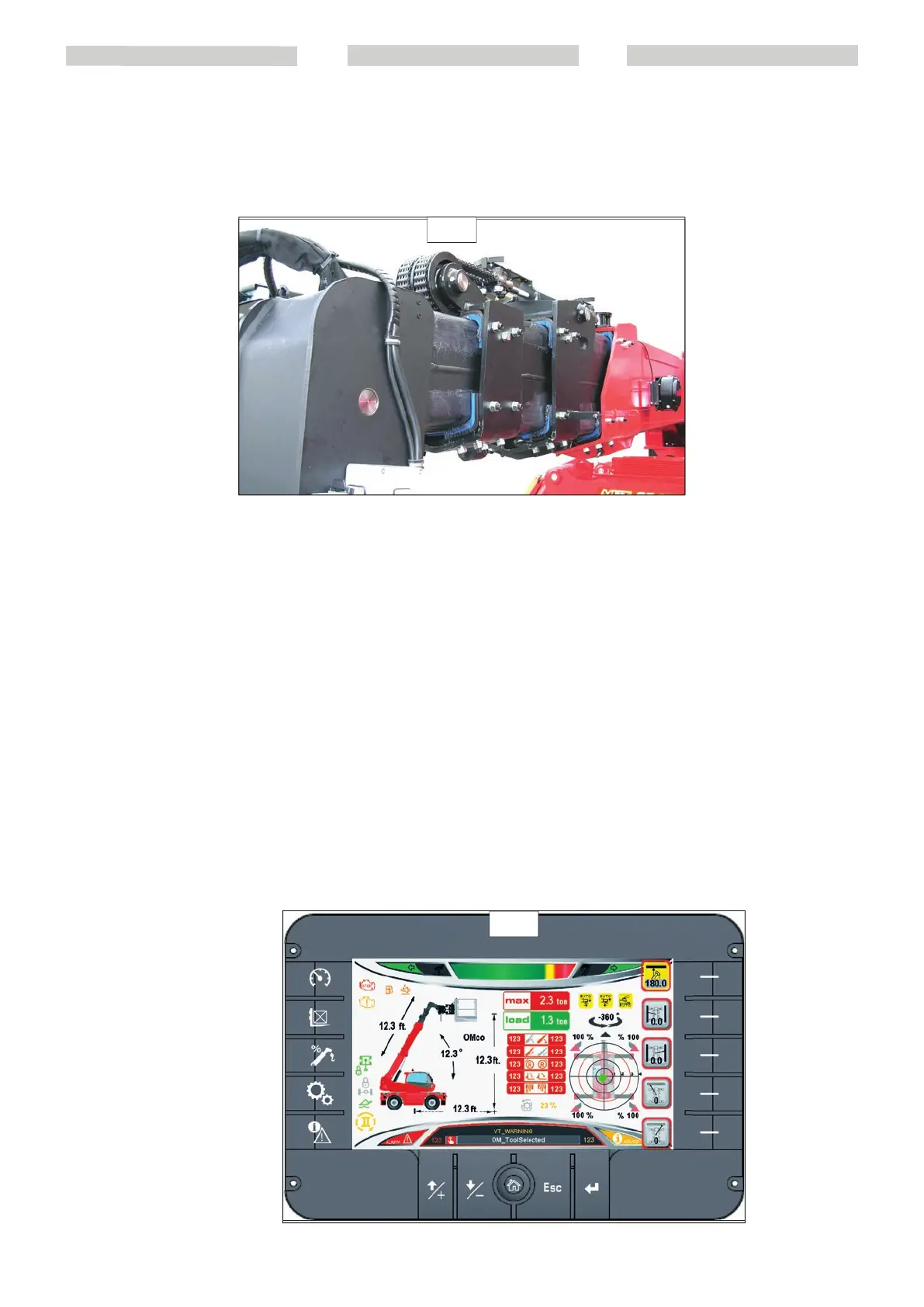

A3 - Check greasing of telescopic
boom sliding blocks
Extract telescopic boom completely and
check to make sure the telescopic boom
sliding blocks are greased properly (if they
are to be greased, see point B5).
A4 - Inspection of the safety system
To check the way the safety system works,
use a measuring cord and a level to check
the arm angle (A) and length (L) indica-
tions.
Then lift a known weight with the fork arms
closed and make sure that the load reading
in the system is correct.
Lastly, extend the load (keeping it about
0.5 meters from the ground) then make
sure that it reaches the limit established by
the diagram and that the machine blocks
the load bearing movements when the
safety system activates.
A4
a
a
a
a
a
a
A3
A3 - Controllare i pattini del braccio
telescopico
Sfilare completamente il braccio telescopico
e verificare il corretto ingrassaggio dei
pattini del braccio telescopico (se fossero
da ingrassare vedere punto B5).
A4 - Verifica del sistema di sicurezza.
Verificare con l’aiuto di una corda metrica e
di una livella le indicazioni di lunghezza (L)
ed angolo (A) braccio.
Verificare poi il funzionamento del sistema
di sicurezza sollevando un peso noto, con
forche a braccio chiuso, e controllando che
la lettura del carico sul sistema sia corretta.
Infine sfilare il carico (mantenendolo
a circa 0,5 metri dal suolo) e controllare
che raggiunga il limite prestabilito dal
diagramma e che la macchina blocchi i
movimenti aggravanti all’intervento del
sistema di sicurezza.
A3 - Kontrollere glideklossene på
teleskoparmen
Kjør teleskoparmen helt ut og kontroller at
glideklossene på teleskoparmen er riktig
smurt ( dersom de må smøres, se punkt B5).
A4 - Kontrollere sikkerhetssystemet.
Bruk et meterbånd og et vater for å
kontrollere indikasjonene for armens
lengde (L)og vinkel (A).
Kontrollere deretter at sikkerhetssystemet
fungerer som det skal ved å løfte opp en
kjent vekt, med gaffelarmene lukket, og
påse at systemets måling av lasten er riktig.
Tilslutt kjører du lasten ut (hold den cirka
0,5 meter fra bakken) og kontrollerer at den
når grensen som er fastsatt i diagrammet
og at maskinen blokkerer de forverrende
bevegelsene når sikkerhetssystemet
utløses.

Manitou MRT-X 2150 Privilege Plus ST3A S2 Specifications

General

Brand	Manitou
Model	MRT-X 2150 Privilege Plus ST3A S2
Category	Construction Equipment
Language	English
