3 - SWITCHES

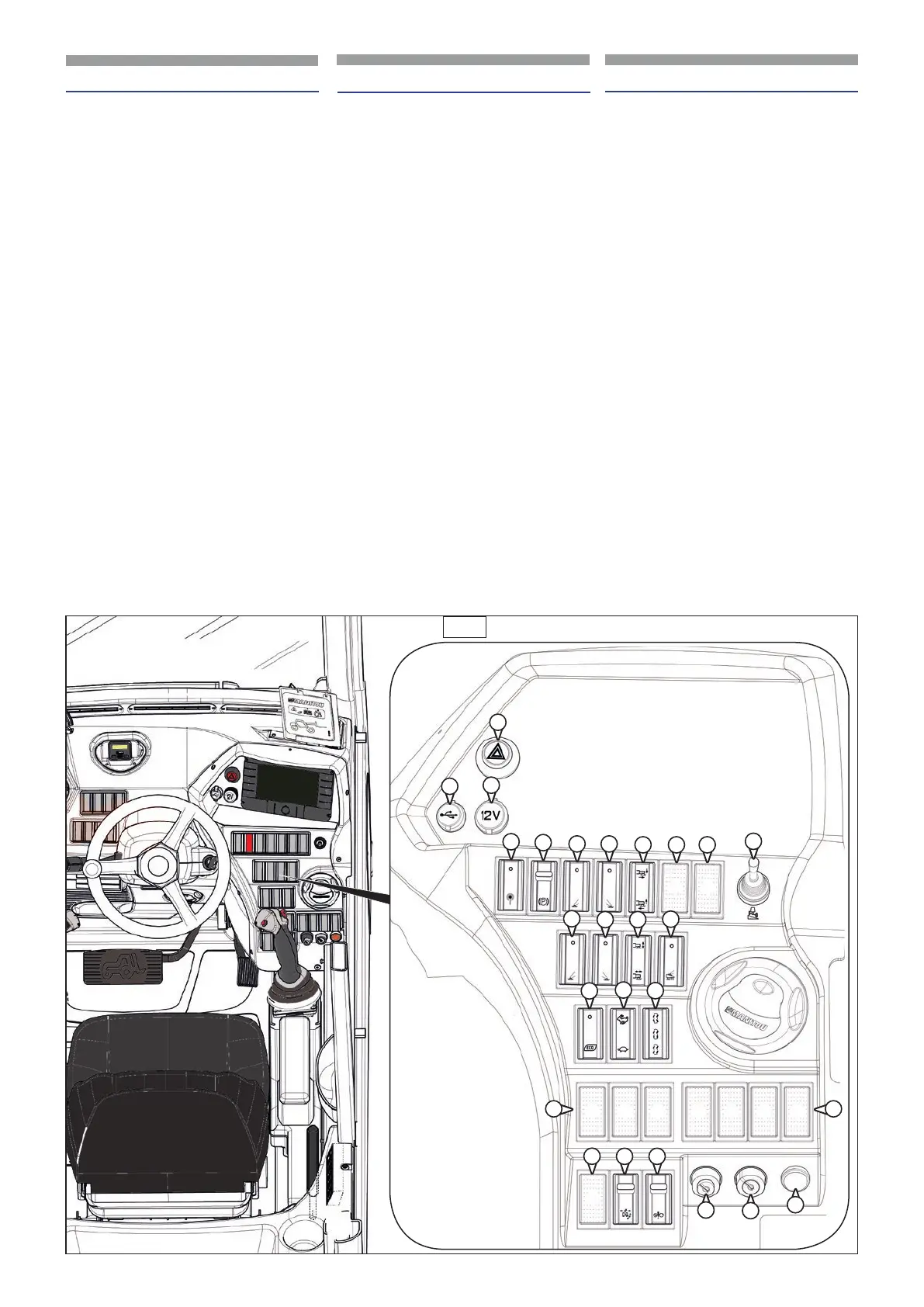

RH area overview (3)
A - Hazard Warning Lights Button
B - Usb Connection
C - 12V Connection
D - Radio-Control Switch
E - Parking Brake Switch
F - Selects The Front Left Outrigger
G - Selects The Front Right Outrigger
H - Outrigger Up-Down/Extension-Retrac
-
tion Selector
I - Stabilizers Automatic Levelling Pushbut-
ton
J - Selects The Rear Left Outrigger
K - Selects The Rear Right Outrigger
L - Outrigger up/down extension-retraction
control
M - Levelling Device
N - Eco Fuel Mode
O - Speed Selector (Slow-Fast)
P - Steering Types Selector
Q - Switch For Resetting Movement Safety
System
R - Emergency Pump Switch (Only With
Platform)
S - Key Selector For Exclusion Of Safety
System
T - Truck/Platform Selector Switch Key (Only
With Platform)
U - Pushbutton For Restoring Electric Power
Supply From Battery And Allowing I.C.
Engine Restart (Only With Platform)
A
B
E
J
C
P
F
N
O
LK
Q R
D
G
H X X
U
3
I
X X
X
T
S
M
3 - INTERRUTTORI
Panoramica zona destra (3)
A - Pulsante luci di emergenza
B - Connessione USB
C - Presa 12V
D - Interruttore radiocomando
E - Interruttore freno stazionamento
F - Selettore stabilizzatore anteriore
sinistro
G - Selettore stabilizzatore anteriore destro
H - Selettore slo- rientro /discesa-salita
stabilizzatori
I - Pulsante livellamento automatico
stabilizzatori
J - Selettore stabilizzatore posteriore
sinistro
K - Selettore stabilizzatore posteriore
destro
L - Comando slo-rientro /discesa-salita
stabilizzatori
M - Leva comando livellamento
N - Interruttore Eco mode
O - Selettore marcia (lenta-veloce)
P - Interruttore selettore tipi di sterzata
Q - Interruttore ripristino blocco traslazione
R - Interruttore pompa d’emergenza
S - Interruttore a chiave per l’esclusione del
sistema di sicurezza
T - Selettore a chiave sollevatore/
piattaforma (solo con piattaforma)
U - Pulsante per ripristinare l’erogazione
della corrente elettrica dalla batteria e
consentire di riavviare il motore (solo
con piattaforma)
3 - BRYTERE
Oversikt over høyre område (3)
A - Knapp varselblinklys
B - USB-tilkobling
C - 12V kontakt
D - Bryter for ernkontroll
E - Bryter for parkeringsbrems
F - Valgbryter for venstre stabilisator foran
G - Valgbryter for høyre stabilisator foran
H - Valgbryter for utkjøring-tilbaketrekking
/senking-heving av stabilisatorene
I - Knapp for automatisk nivellering av
stabilisatorene
J - Valgbryter for venstre stabilisator bak
K - Valgbryter for høyre stabilisator bak
L - Betjeningskontroll for utkjøring-
tilbaketrekking /senking-heving av
stabilisatorene
M - Betjeningsspak for nivellering
N - Bryter for Eco mode
O - Girvelger (sakte-hurtig)
P - Valgbryter for styretype
Q - Bryter for gjenoppretting av
bevegelsessperre
R - Bryter for nødpumpe
S - Nøkkelbryter for deaktivering av
sikkerhetssystemet
T - Nøkkelbryter for truck/plattform (kun
med plattform)
U - Knapp for gjenoppretting av
strømtilførsel fra batteriet og for å
kunne starte motoren igjen (kun
med
plattform)
